Кабельный ввод ВКЭ1-ЛР-М25-16-L9 IP66/IP67/IP68 | zeta34710 ГОФРОМАТИК ЗЭТА

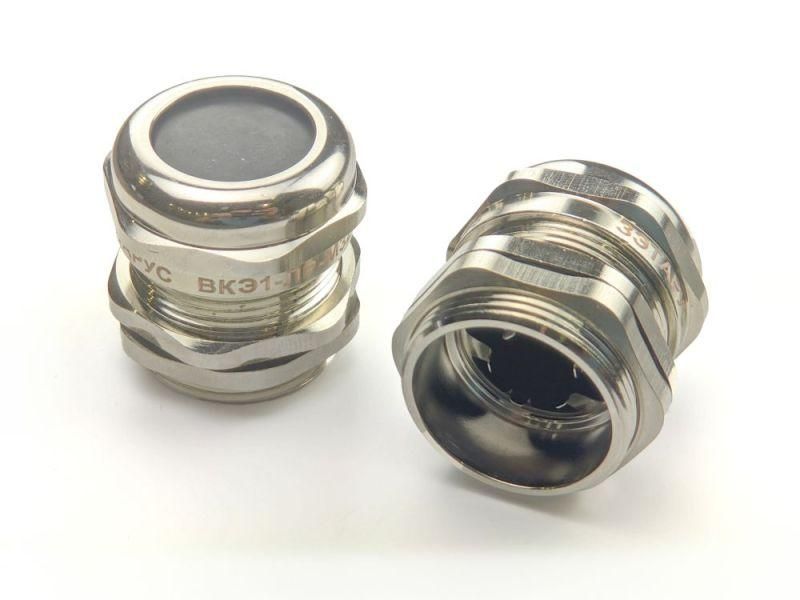

Кабельный ввод ВКЭ1-ЛР-М25-16-L9 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для надёжного ввода экранированных кабелей в корпуса электрощитов, обеспечивая герметичность, заземление экрана и механическую фиксацию. Артикул zeta34710 соответствует требованиям жестких условий эксплуатации — от минус 40 до +100 °C.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М25-16-L9 IP66/IP67/IP68 используется для прохода экранированных силовых и сигнальных кабелей через стенки металлических шкафов, распределительных щитов, пультов управления и другого оборудования. Обеспечивает одновременно три функции: герметизацию, фиксацию кабеля и заземление его экрана на корпус устройства. Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур и воздействия моющих средств — например, на пищевых производствах, в химических цехах, на транспорте, в автоматизированных линиях.

Технические характеристики

• Номинальная резьба: M25×1.5 — совместима со стандартными отверстиями в корпусах
• Диапазон диаметров кабеля: 12–16 мм — подходит для кабелей с внешним диаметром в этом интервале
• Материал: латунь с никелевым покрытием — устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение — зависит от условий)
• Температурный диапазон: –40…+100 °C — работает в холодильных камерах и рядом с нагревательным оборудованием
• Уплотнение: эластичное кольцо — обеспечивает плотную посадку без повреждения изоляции кабеля
• Экранирование: да — контакт между экраном кабеля и корпусом ввода замыкает контур заземления
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Безгалогенный состав — безопасен при возгорании, не выделяет токсичных газов
• Электромагнитная совместимость: да — не создаёт помех и защищает от внешних ЭМИ

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М25-16-L9 IP66/IP67/IP68 устанавливается в предварительно просверленное отверстие диаметром 25 мм с внутренней резьбой M25×1.5. Для монтажа требуется ключ на 30 мм. Перед установкой проверьте, что диаметр кабеля находится в допустимых пределах — 12–16 мм. Кабель продевается через ввод, затем затягивается гайка до плотного прилегания уплотнительного кольца. Убедитесь, что экран кабеля контактирует с металлической частью ввода — это необходимо для эффективного заземления. Не используйте инструменты с острыми краями, чтобы не повредить никелевое покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности и электромагнитной совместимости для промышленного оборудования. Отсутствие галогенов делает его подходящим для помещений с высокими требованиями к пожаробезопасности. Применение в соответствии с ГОСТ Р МЭК 60529 (IP-классификация) и EN 62444 (требования к кабельным вводам).

Преимущества

• Никелированная латунь — долговечнее обычной латуни, не окисляется, легко очищается
• Тройная степень защиты (IP66/IP67/IP68) — один ввод решает задачи для разных сред
• Автоматическое заземление экрана — исключает необходимость отдельного провода заземления
• Высокая термостойкость — сохраняет герметичность даже при резких перепадах температур
• Ударопрочная конструкция — снижает риск повреждения при транспортировке и монтаже

Ограничения применения

• Не предназначена для кабелей с диаметром менее 12 мм или более 16 мм — возможна потеря герметичности
• Не рекомендовано применение в средах с постоянным давлением выше атмосферного — не являетсяPressure-rated компонентом
• Не следует использовать с многожильными кабелями, имеющими жёсткую броню — может повредить уплотнительное кольцо
• При использовании в агрессивных химических средах (например, сильные кислоты) проверяйте совместимость материала с конкретным веществом

Примеры использования

• Подключение экранированных кабелей к частотным преобразователям в цехах с высокой влажностью
• Ввод сигналов от датчиков в мойках пищевой промышленности (частые мойки паром)
• Фиксация кабелей в системах автоматического контроля на нефтегазовых объектах
• Монтаж в пультах управления на железной дороге — устойчив к вибрациям и перепадам температур

Практические советы

• Перед установкой протестируйте ввод на соответствие диаметру вашего кабеля — лучше взять образец
• При работе с несколькими кабелями — используйте вводы одного типа и партии для равномерного распределения нагрузки
• Не перетягивайте гайку — это может деформировать уплотнительное кольцо и нарушить герметичность
• Проверяйте контакт экрана кабеля с корпусом ввода после сборки — можно прозвонить мультиметром
• Артикул zeta34710 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС — можно заменить аналогом при необходимости
