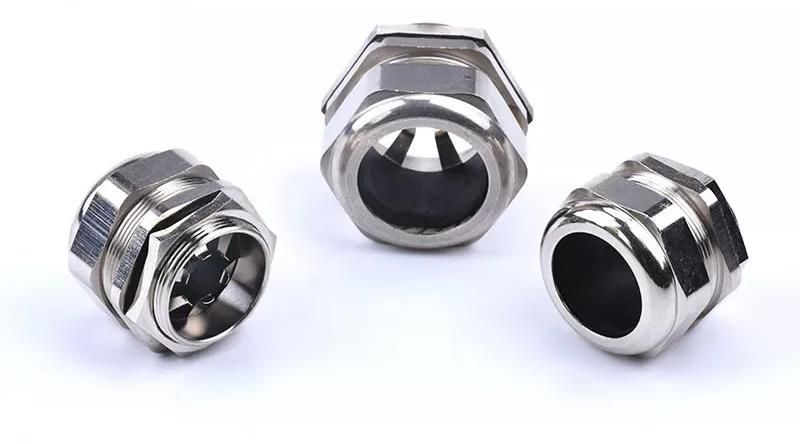

Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68 | zeta34709 ГОФРОМАТИК ЗЭТА

Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для надёжного ввода экранированных кабелей в электрощиты и оборудование с гарантией герметичности и заземления экрана. Этот кабельный ввод сочетает прочную конструкцию из никелированной латуни и функциональность, необходимую для промышленных условий.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68 используется для прохода экранированных силовых и сигнальных кабелей через стенки металлических корпусов - например, распределительных щитов, пультов управления, станций автоматики. Он выполняет три задачи одновременно: механическая фиксация кабеля, герметизация входного отверстия и обеспечение непрерывного электрического контакта между экраном кабеля и корпусом оборудования.

Технические характеристики

• Тип: Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68
• Материал корпуса: Никелированная латунь / нержавеющая сталь
• Резьба: М25 (метрическая, внутренняя)
• Наибольший внешний диаметр кабеля: до 14 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Длина выходной части: L9 = 9 мм

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68 устанавливается в предварительно просверленное отверстие диаметром 25 мм с метрической резьбой M25. Для герметизации используется комплект из двух уплотнительных колец и гайки. После введения кабеля через центральное отверстие ввода, затяжка гайки плотно прижимает уплотнители к поверхности кабеля и корпусу, обеспечивая герметичность и фиксацию.

Обязательно проверьте внешний диаметр кабеля - он не должен превышать 14 мм. При меньшем диаметре используйте дополнительные уплотнительные кольца, чтобы сохранить степень защиты IP66–IP68.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М25-14-L9 IP66/IP67/IP68 соответствует требованиям к защите от попадания пыли и воды согласно ГОСТ IEC 60529. Обеспечивает надёжное заземление экрана кабеля через контакт с металлическим корпусом - что снижает риск помех и повышает безопасность при работе с высокочастотными сигналами или в средах с повышенным уровнем ЭМИ.

Преимущества

• Высокая механическая прочность материала - латунь с никелевым покрытием устойчива к коррозии и износу
• Герметизация трёхступенчатой системой уплотнений - позволяет достигнуть классов IP66, IP67 и IP68 одним устройством
• Автоматическое заземление экрана кабеля без дополнительных проводников
• Поддержка работы в агрессивных средах - влажность, перепады температур, химические пары

Ограничения применения

• Не предназначена для кабелей с внешним диаметром более 14 мм - применение вне допустимых границ нарушает герметичность
• Не рекомендуется использовать с неметаллическими (например, пластиковыми) корпусами - заземление экрана невозможно без контакта с металлом
• Не подходит для частых демонтажей - многократная сборка/разборка снижает срок службы уплотнителей

Примеры использования

• Ввод экранированного кабеля в шкаф ЧПУ станка
• Проход кабеля в корпус управления конвейерной линией
• Подключение датчиков в промышленном освещении на открытых площадках
• Интеграция в системы автоматизации в пищевой и химической промышленности

Практические советы

• Перед установкой проверьте соответствие диаметра кабеля - оптимальный диапазон: 8–14 мм
• При использовании кабеля с малым диаметром (менее 10 мм) обязательно установите дополнительное уплотнительное кольцо внутри ввода
• Затягивайте гайку равномерно - переусиливать нельзя, это может деформировать уплотнители
• Для длительной эксплуатации в агрессивных средах выбирайте версию с корпусом из нержавеющей стали
• Артикул zeta34709 совпадает с продукцией ЗЭТА Новосибирск и ЗЭТАРУС - проверяйте сертификаты при закупке
