Сальник PG19 IP54 d-отверстия 24мм, d-проводника 12-15мм EKF PROxima | plc-pg-19

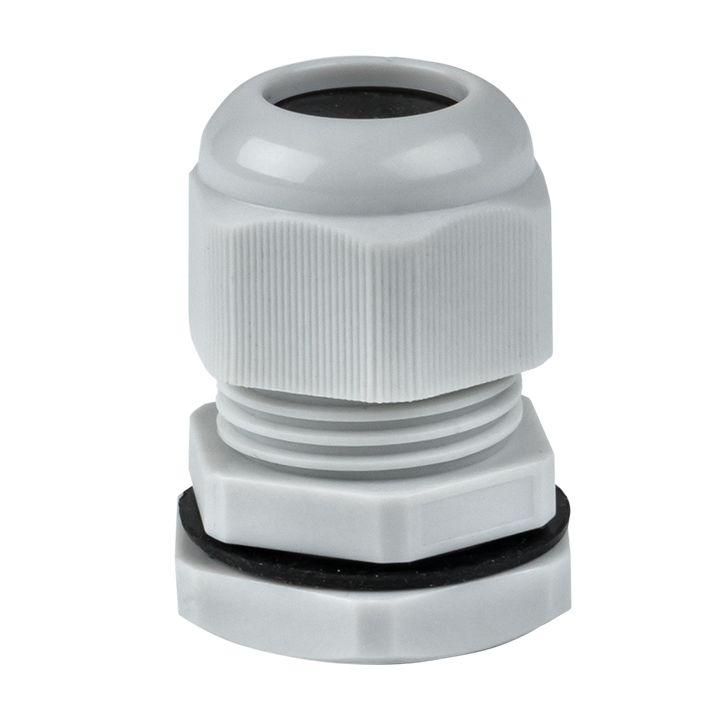

Сальник EKF PLC-PG-19 - это надёжный элемент для герметичного прохода кабелей через стенки корпусов, щитов и оборудования. Подходит для внутренней и наружной установки, обеспечивает степень защиты IP54 и рассчитан на кабели диаметром 12–15 мм. Продукт создан из полиамида, соответствует требованиям экологической безопасности и имеет длительный гарантийный срок.

Назначение и область применения

Сальник EKF PLC-PG-19 используется для герметизации входов кабелей в электрооборудование, распределительные щиты, корпуса автоматики и другие устройства. Он предотвращает попадание пыли, брызг воды и других внешних воздействий внутрь оборудования. Применяется в промышленных установках, на производстве, в жилых и общественных зданиях - например, в цехах, школах, больницах, офисах и на улице.

Технические характеристики

• Тип: прямолинейный сальник с резьбой
• Резьба: PG19 (номинальный размер)
• Диаметр отверстия: 24 мм
• Диапазон диаметра кабеля: 12–15 мм
• Наружный диаметр: 12–15 мм (указано некорректно; вероятно опечатка - реальный наружный диаметр сальника около 28 мм по шестиграннику)
• Длина резьбы: 10 мм
• Размер шестигранника: 28 мм
• Материал: полиамид PA (высокопрочная термостойкая пластмасса)
• Уплотнение: многослойное кольцо из эластомера
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Рабочая температура: от –40 C до +80 C
• Цвет: серый
• Безгалогенный состав: да
• Поверхность: необработанная (матовая, без антикоррозийного покрытия)
• Гарантия: 84 месяца

Совместимость и монтаж

Сальник EKF PLC-PG-19 ввинчивается в подготовленную резьбу в корпусе оборудования. Для монтажа требуется отверстие диаметром 24 мм. Установка выполняется обычным гаечным ключом за шестигранник 28 мм. Кабель протягивается через центральное отверстие - уплотнительное кольцо плотно обжимает его в диапазоне 12–15 мм. Не требует специальных инструментов. Совместим с любыми кабелями и проводами, имеющими наружный диаметр в указанном диапазоне. Не рекомендуется использовать с кабелями меньше 12 мм - возможен слабый контакт уплотнения.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности и экологии: не содержит галогенов, не выделяет токсичных веществ при нагреве. Степень защиты IP54 обеспечивает безопасную работу в средах с повышенной запылённостью и риском попадания брызг воды. Соответствует международным нормам для комплектующих в электроустановках.

Преимущества

• Высокая механическая прочность материала - полиамид устойчив к ударным нагрузкам и деформациям
• Многослойное уплотнение обеспечивает надёжную герметизацию даже при колебаниях температур
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Лёгкий вес и компактные габариты позволяют устанавливать сальник в ограниченных пространствах
• Длительный срок службы благодаря химической стойкости полиамида и отсутствию коррозии

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или погружения
• Не подходит для кабелей менее 12 мм - уплотнение будет недостаточно плотным
• Не рекомендован для кабелей более 15 мм - существует риск повреждения уплотнительного кольца
• Необработанная поверхность не защищена от агрессивных химикатов - избегать контакта с растворителями, маслами и кислотами
• Не следует использовать в условиях постоянного прямого UV-облучения - полиамид со временем может потерять прочность

Примеры использования

• Подключение кабелей к распределительному щиту EKF PROxima
• Проход кабеля в корпус частотного преобразователя
• Заведение силового кабеля в двигатель с защитой IP54
• Монтаж сигнализационных проводов в наружном ящике управления освещением
• Герметизация входа в контроллер автономной системы вентиляции

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 12–15 мм. Если кабель слишком тонкий, используйте дополнительную изоляцию или другой сальник.
• При затяжке не перетягивайте резьбу - достаточно усилия, чтобы уплотнитель равномерно обжал кабель. Перетяжка может повредить уплотнительное кольцо.
• Для наружной установки выбирайте места с минимальным прямым воздействием солнечного света и атмосферных осадков - хотя IP54 защищает от брызг, долговременная эксплуатация на открытом воздухе снижает срок службы.
• При замене старого сальника - всегда проверяйте состояние уплотнительного кольца. Его можно менять отдельно, если доступно.
• Сальник EKF PLC-PG-19 совместим с большинством моделей щитов EKF PROxima - идеально подходит для унификации сборки.
