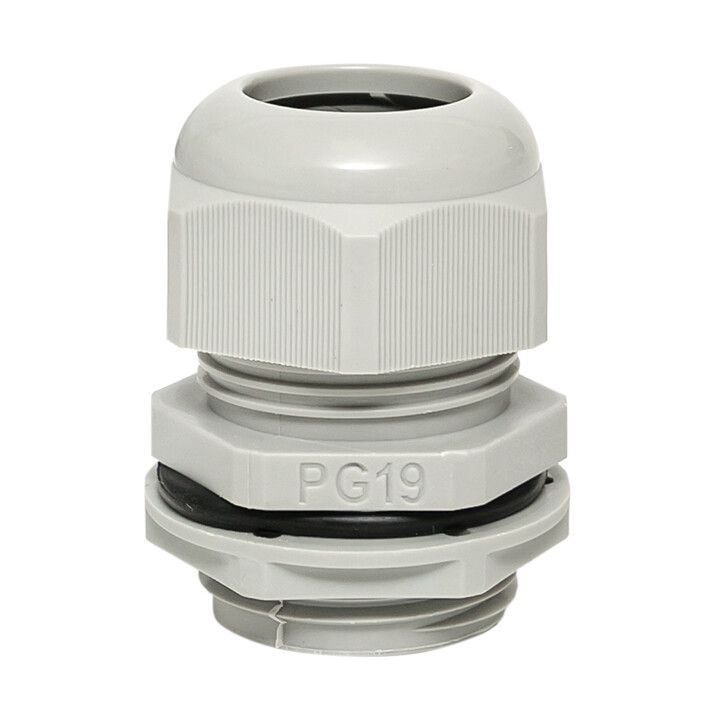

Сальник PG19 IP54 (2 шт) d отв. 23 мм / провод. 12-15 PROxima | plc-pg-19-2-r EKF

Сальник EKF PROxima plc-pg-19-2-r предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Он обеспечивает надежную фиксацию и защиту от пыли и брызг воды благодаря степени защиты IP54, что делает его подходящим для промышленной автоматизации и условий повышенной запыленности.

Назначение и область применения

Сальник EKF PROxima plc-pg-19-2-r используется для вывода кабелей из электрооборудования - например, распределительных щитов, пультов управления, станков и конвейеров. Его основная задача - предотвратить попадание пыли и влаги внутрь корпуса, сохраняя при этом механическую прочность крепления кабеля. Подходит для установки на металлические или пластиковые стенки толщиной до 23 мм.

Технические характеристики

• Тип резьбы: PG19 - стандартизированная метрико-дюймовая резьба для промышленных соединений;
• Диаметр кабеля: 12–15 мм - оптимальный диапазон для кабелей с внешним диаметром в этих пределах;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и от брызг воды со всех сторон;
• Материал: полиамид PA - высокопрочная, термостойкая и химически стойкая пластмасса;
• Температурный диапазон: от –40 C до +80 C - работает в холодных цехах и нагреваемых зонах;
• Уплотнение: эластичное кольцо - плотно обжимает кабель, исключая просачивание среды;
• Цвет: серый - соответствует стандартному цвету промышленных комплектующих;
• Состав: безгалогенный - безопасен при горении, не выделяет токсичных паров;
• Шаг резьбы: 1,5 мм - совместим с стандартными отверстиями и гайками PG19;
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов;
• Покрытие: необработанное - поверхность матовая, без антикоррозийного покрытия, так как материал сам по себе устойчив к воздействиям.

Совместимость и монтаж

Резьба PG19 позволяет закручивать сальник в подготовленное отверстие диаметром 23 мм. Для монтажа требуется лишь сверло нужного размера и гаечный ключ. Уплотнительное кольцо само регулирует степень затяжки - перетягивать не следует, чтобы не деформировать кабель. После введения кабеля в сальник он фиксируется за счет сжатия кольца вокруг него. Применяйте только кабели с диаметром 12–15 мм - меньшие будут болтаться, большие - не войдут.

Безопасность и стандарты

Сальник EKF PROxima plc-pg-19-2-r соответствует требованиям к промышленным комплектующим для электротехники. Материал безгалогенный - соответствует нормам безопасности при возгорании (IEC 60754). Температурный диапазон подтвержден испытаниями на долговременную работу в экстремальных условиях.

Преимущества

• Высокая механическая прочность материала - не трескается при ударах и вибрациях;
• Устойчивость к маслам, смазкам и большинству промышленных жидкостей;
• Легкий вес и простота установки - не требуют специального инструмента;
• Поддерживает длительную эксплуатацию в условиях температурных перепадов;
• Экологичность - состав без галогенов снижает риск образования ядовитых веществ при аварии.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при непрерывном контакте с жидкостью;
• Не рекомендован для кабелей с жесткой броней или большим радиусом изгиба - возможна деформация уплотнителя;
• Не подходит для кабелей диаметром менее 12 мм или более 15 мм - потеря герметичности;
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка).

Примеры использования

• Ввод силового кабеля в шкаф управления станком ЧПУ;
• Проход сигнальных кабелей в распределительном щите на заводе;
• Фиксация кабелей питания в системах автоматического контроля технологических линий;
• Закрытие отверстий в корпусах датчиков и преобразователей частоты.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких местах, особенно если он многожильный;
• Не используйте сальник как точку крепления для нагрузки на кабель - он не рассчитан на растяжение;
• Если кабель слишком мягкий, можно слегка подтянуть гайку после монтажа, но без усилия - главное, чтобы не было люфта;
• Для работы в условиях сильной вибрации дополнительно примените контргайку или фиксатор резьбы;
• Сальник EKF PROxima plc-pg-19-2-r совместим с другими изделиями серии PROxima - легко заменяем и унифицирован.
