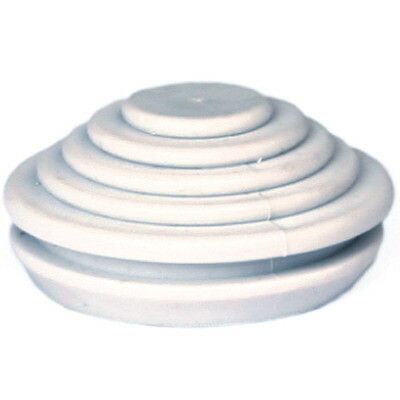

Кабельный ввод Express IP55 25 мм PG 32 DKC (ДКС) 54525

Кабельный ввод DKC Express 54525 предназначен для герметичного прохода кабелей через стенки шкафов, щитов и распределительных коробок. Он обеспечивает защиту IP55 и совместим с трубами диаметром 25 мм из серии Express, позволяя надежно закрепить и уплотнить провода без нарушения целостности оболочки.

Назначение и область применения

Кабельный ввод DKC Express 54525 используется для вывода кабелей из гибких или жестких армированных труб серии Express в электрические шкафы, распределительные коробки и другие устройства. Применяется внутри помещений и в условиях повышенной влажности - например, в цехах, на объектах монолитного строительства, в системах автоматизации. Подходит для открытой прокладки по фасадам зданий, где требуется защита от пыли и брызг воды.

Технические характеристики

• Тип: сальник (срезаемый, без резьбы)
• Номинальный размер PG: 32
• Диаметр трубы: 25 мм
• Диапазон уплотнения кабеля: 9,5–25 мм
• Диапазон герметизации: 9,5–23,5 мм
• Степень защиты: IP55 - защита от пыли (не полностью герметично, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Материал: пластик (с содержанием галогенов)
• Цвет: светло-серый
• Рабочая температура: от –25 C до +60 C
• Толщина стенки трубы: 0,1–2 мм

Совместимость и монтаж

Кабельный ввод DKC Express 54525 совместим исключительно с трубами серии Express диаметром 25 мм. Устанавливается путём вставки трубы в отверстие сальника - он плотно обжимает её за счёт эластичной формы. Для монтажа в шкафу или коробке необходимо просверлить отверстие соответствующего диаметра. После установки кабели продеваются через внутреннее отверстие сальника; лишнюю часть можно срезать ножницами по необходимости. Отсутствие резьбы требует фиксации сальника через механическую посадку в отверстие - не подходит для резьбового крепления.

Безопасность и стандарты

Устройство соответствует требованиям к степени защиты IP55, что делает его безопасным для использования во влажных и запыленных средах. Материал выдерживает перепады температур от –25 C до +60 C. Наличие галогенов в составе означает, что при возгорании возможна выработка токсичных газов - не рекомендуется для применений в замкнутых помещениях с постоянным пребыванием людей без принудительной вентиляции.

Преимущества

• Герметизация без дополнительных уплотнителей - сальник сам создаёт плотное соединение с трубой и кабелем
• Срезаемая форма позволяет точно подогнать размер под конкретный кабель
• Совместимость с системой Express - легко интегрируется в уже существующие кабеленесущие трассы
• Высокая устойчивость к механическому воздействию благодаря прочному пластиковому корпусу

Ограничения применения

• Не подходит для труб другого диаметра - даже +-1 мм может нарушить герметичность
• Отсутствие резьбы исключает возможность крепления к резьбовым отверстиям - нужна точная посадка в отверстие
• Не предназначена для длительного погружения в воду - IP55 не гарантирует защиту от струй под давлением или затопления
• Содержание галогенов ограничивает использование в местах с особыми требованиями к экологической безопасности (например, метро, больницы, серверные комнаты)

Примеры использования

• Подключение кабелей от датчиков и исполнительных механизмов к шкафу управления в цехе
• Ввод силовых кабелей в распределительную коробку, установленную на фасаде здания
• Заведение сигнальных проводов в контроллеры автоматизированной линии производства
• Формирование кабельных трасс в монолитных бетонных конструкциях с последующим выводом в электрощит

Практические советы

• Перед монтажом проверьте внешний диаметр вашей трубы - он должен быть точно 25 мм, иначе сальник не будет держаться
• Выбирайте кабель с наружным диаметром не более 23,5 мм - большее значение нарушит герметичность
• Если кабель слишком тонкий, используйте несколько сальников или уплотнители, чтобы предотвратить люфт
• При работе в холоде (ниже –15 C) материал становится менее эластичным - нагрейте сальник перед установкой
• Не используйте этот ввод для металлических труб - он рассчитан только на пластиковые трубы серии Express
