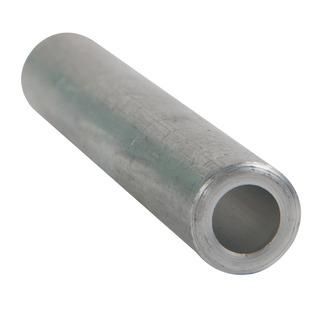

Гильза алюминиевая OptiKit C-GL-150 | 278164 КЭАЗ

Гильза алюминиевая OptiKit C-GL-150 КЭАЗ предназначена для надёжного соединения алюминиевых кабельных жил сечением 150 мм² на напряжение до 10 кВ. Применяется в распределительных сетях, трансформаторных подстанциях и на объектах энергообеспечения, где требуется прочная и долговечная контактная система.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-150 КЭАЗ используется для соединения и ответвления алюминиевых жил кабелей методом опрессовки или пайки. Подходит для работы в силовых цепях постоянного и переменного тока с номинальным напряжением до 10 кВ. Области применения: подземные и воздушные ЛЭП, кабельные муфты, распределительные устройства, промышленные установки, трансформаторные пункты.

Технические характеристики

• Номинальное поперечное сечение: 150 мм² — соответствует жилам кабеля указанной площади;
• Материал: алюминий — обеспечивает хорошую электропроводность и совместимость с алюминиевыми жилами кабелей;
• Наружный диаметр: 25 мм — важный параметр для выбора изолирующих и термостойких кожухов при сборке муфт;
• Номинальное напряжение: 10 кВ — рассчитана на работу в средневольтных сетях;
• Форма поперечного сечения: круглая — упрощает равномерную опрессовку и снижает риск повреждений;
• Диапазон рабочих температур: от –40 °C до +80 °C — позволяет применять в условиях сурового климата и нагрева оборудования;
• Совместимость с кабелем: да — специально адаптирована для алюминиевых жил сечением от 16 до 300 мм².

Совместимость и монтаж

Гильза алюминиевая OptiKit C-GL-150 КЭАЗ совместима с кабелями типа АВВГ, АСБ, АПвВГ и другими, имеющими алюминиевые жилы нужного сечения. Для монтажа требуются специальные клещи для опрессовки — подходят модели с матрицами под диаметр 25 мм. Перед опрессовкой необходимо зачистить жилы, удалить оксидную плёнку и смазать поверхность контакта токопроводящей пастой. Гильзу следует зажимать равномерно, чтобы избежать перекоса и трещин. Пайка допускается, но менее предпочтительна — ниже механическая прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 29322 и другим нормативам для комплектующих высоковольтных кабельных систем. Материал и технология производства обеспечивают устойчивость к тепловому воздействию, коррозии и механическим нагрузкам. Наличие сертификатов КЭАЗ подтверждает соответствие безопасности при работе в сети до 10 кВ.

Преимущества

• Высокая электропроводность алюминиевой гильзы минимизирует потери мощности в месте соединения;
• Равномерная форма сечения гарантирует качественную опрессовку даже при использовании недорогих инструментов;
• Узкий диапазон сечений (150 мм²) делает её точным решением для стандартизованных проектов;
• Широкий температурный интервал увеличивает срок службы в сложных условиях эксплуатации;
• Производится в рамках серии OptiKit L/C — единый стандарт качества для всей линейки соединителей КЭАЗ.

Ограничения применения

• Не применяется для медных жил — возможна гальваническая коррозия;
• Не рекомендовано использование вне закрытых устройств при наличии агрессивных химических паров или солёной влаги — материал чувствителен к длительной эрозии;
• Запрещено использовать с кабелями сечением меньше 16 мм² или больше 300 мм² — не обеспечивается герметичность и механическая прочность;
• Пайка не является основным способом монтажа — она снижает надёжность соединения и не покрывается гарантией производителя.

Примеры использования

• Соединение двух участков кабеля АСБ 3×150 в кабельной камере подстанции;
• Ответвление питания от главного алюминиевого кабеля к щитовой распределительной точки;
• Обустройство переходника между старым алюминиевым кабелем и новым сечением 150 мм² в модернизированном энергообъекте;
• Подключение кабеля к шинному блоку трансформатора с помощью гильзы в составе холодной муфты.

Практические советы

• Перед монтажом проверьте, что сечение жилы точно соответствует 150 мм² — отклонение ±5% допустимо, большее — требует замены гильзы;
• Используйте только инструменты с матрицами, одобренными КЭАЗ для серии OptiKit — некорректный инструмент деформирует гильзу;
• После опрессовки осмотрите место соединения: не должно быть трещин, выступов металла или следов перегрева;
• При прокладке в земле обязательно используйте термоусаживающие трубки или бандажи с IP67+ — гильза сама по себе не имеет внешней защиты;
• Храните гильзы в сухом помещении — влага вызывает образование оксида, который затрудняет контакт.
