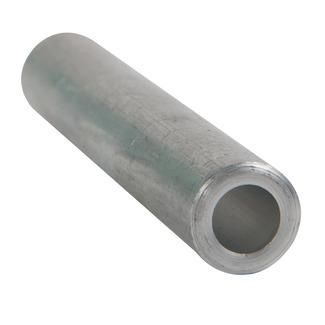

Гильза алюминиевая OptiKit C-GL-25 | 278158 КЭАЗ

Гильза алюминиевая OptiKit C-GL-25 КЭАЗ предназначена для надёжного соединения алюминиевых жил кабелей на напряжение до 10 кВ методом опрессовки или пайки. Продукт из серии OptiKit L/C от КЭАЗ подходит для монтажа в распределительных устройствах, трансформаторных подстанциях и других объектах высоковольтной сети.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-25 КЭАЗ используется для создания электрических соединений между алюминиевыми жилами кабелей. Подходит для прямых соединений и ответвлений. Область применения - высоковольтные системы до 10 кВ, где требуется прочная и долговечная контактная группа: подземные кабельные линии, силовые шины, распределительные пункты, трансформаторные будки.

Технические характеристики

• Номинальное поперечное сечение: 25 мм2 - подходит для жил кабеля сечением от 16 до 300 мм2
• Материал: алюминий - обеспечивает хорошую проводимость и совместимость с алюминиевыми жилами
• Наружный диаметр: 12 мм - позволяет легко помещать гильзу в комплектующие и корпуса
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях среднего напряжения
• Форма поперечного сечения: круглая - упрощает процесс опрессовки и равномерно распределяет давление
• Диапазон рабочих температур: от -40 до +80 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые помещения

Совместимость и монтаж

Гильза алюминиевая OptiKit C-GL-25 КЭАЗ совместима с алюминиевыми кабелями сечением от 16 до 300 мм2. Для монтажа применяются специальные пресс-клещи с матрицами, соответствующими диаметру гильзы. Пайка допустима, но требует соблюдения технологии: предварительная зачистка, использование флюса для алюминия, контроль температуры. Убедитесь, что выбранный инструмент имеет подходящий зажим для 25 мм2 - слишком маленький или большой инструмент повредит соединение.

Безопасность и стандарты

Изделие соответствует требованиям к соединительным элементам для кабельных систем напряжением до 10 кВ. Произведено на заводе КЭАЗ, сертифицированном в соответствии с ГОСТ Р 50571 и другими нормами для электромонтажных изделий. Нет открытых острых кромок - снижает риск повреждения изоляции при установке.

Преимущества

• Высокая механическая прочность после опрессовки - соединение выдерживает нагрузки на растяжение и вибрацию
• Устойчивость к окислению - алюминиевая поверхность покрыта защитным слоем, замедляющим образование оксидной плёнки
• Стандартный размер - совместима с большинством пресс-инструментов, используемых в профессиональной практике
• Работает в широком температурном диапазоне - не теряет герметичность и проводимость при перепадах температур

Ограничения применения

• Не предназначен для медных жил - применение с медью вызывает гальваническую коррозию и потерю контакта
• Не рекомендуется использовать вне закрытых устройств при постоянном воздействии осадков - хотя IP-класс не указан, внешняя среда может повредить соединение
• Не следует применять для многожильных кабелей сечением менее 16 мм2 - возможна плохая фиксация и проскальзывание

Примеры использования

• Соединение двух участков алюминиевого кабеля ААБл 3×95 в кабельной трассе
• Ответвление от основной линии 10 кВ к трансформатору с жилой 25 мм2
• Замена повреждённого участка кабеля в подземной камере
• Подключение кабеля к шинному сбору в распределительном щите 10 кВ

Практические советы

• Перед монтажом зачищайте жилу на длину, равную половине длины гильзы - недостаточная зачистка снижает качество контакта
• При использовании пресса выбирайте матрицу, помеченную для 25 мм2 - не используйте универсальные насадки без проверки
• Проверяйте результат опрессовки: соединение не должно деформироваться, не должно быть трещин или выпирающих частей
• Для длительной эксплуатации в сырых местах рекомендуется дополнительно изолировать место соединения термоусаживаемой трубкой
• Храните гильзы в сухом месте - даже алюминий может подвергаться коррозии при длительном контакте с влагой
