Гильза ЭРА ГМ 240-24 медная ГОСТ 23469.3-79 - Б0062627

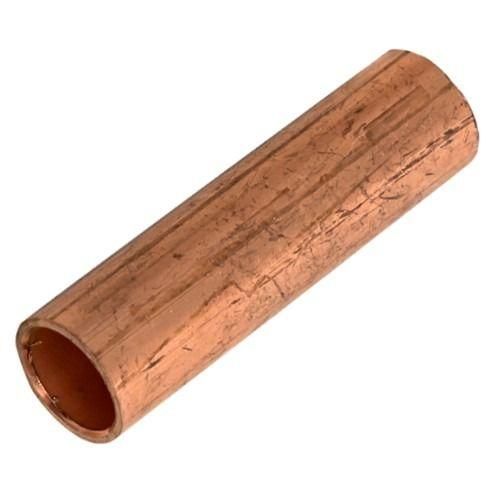

Гильза ГМ 240-24 медная ГОСТ 23469.3-79 ЭРА - это соединительная деталь из меди для надёжного обжима многожильных проводов сечением до 240 мм2, применяемых в силовых кабелях до 35 кВ. Артикул б0062627 соответствует требованиям ГОСТ 23469.3-79 и предназначена для профессионального монтажа в энергетике и промышленности.

Назначение и область применения

Гильза ГМ 240-24 медная ГОСТ 23469.3-79 ЭРА служит для создания механически прочного и электрически надёжного соединения между двумя медными жилами кабелей или проводов. Применяется при монтаже распределительных устройств, ответвлений, ремонтных работах и сборке кабельных трасс. Подходит для кабелей с рабочим напряжением до 35 кВ, особенно там, где требуется высокая долговечность контакта - например, в подстанциях, трансформаторных пунктах, промышленном оборудовании.

Технические характеристики

• Номинальное поперечное сечение: 240 мм2 - оптимальна для жил сечением 185–240 мм2;
• Материал: медь марки М2 - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Ряд напряжений: 35 кВ - допустимо использование в сетях до этого уровня;
• Тип подключения: ударный - требует применения специального обжимного инструмента с матрицей;
• Форма жил: круглые - совместима с одножильными и многожильными проводниками;
• Защитное покрытие: отсутствует - поверхность голой меди, требует защиты при внешней установке;
• Исполнение: стандартное - соответствие ГОСТ 23469.3-79, без модификаций.

Совместимость и монтаж

Гильза ГМ 240-24 медная ГОСТ 23469.3-79 ЭРА совместима с проводами 5-го и 6-го классов гибкости. Для жил 2-го и 3-го классов гибкости (более жестких) следует проверить соответствие по таблице подбора размеров - возможен перегрев или плохой контакт при некорректном подборе. Установка выполняется исключительно с помощью ударного обжимного инструмента с подходящими матрицами. Неправильно выполненный обжим снижает срок службы соединения и создаёт риск нагрева. Диаметр внутреннего канала гильзы рассчитан под конкретную площадь сечения - не используйте её для жил меньшего или большего сечения.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79 - государственным стандартом на медные гильзы для кабельных соединений. Соответствует нормам безопасности для работы в электроустановках до 35 кВ. Отсутствие защитного покрытия делает необходимым применение термоусадочных трубок, изолирующих колпаков или герметизации при открытой прокладке. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая электропроводность благодаря материалу - медь М2 минимизирует потери и нагрев;
• Жёсткая форма корпуса гарантирует точный обжим и равномерное давление;
• Соответствие ГОСТ обеспечивает стандартизацию и предсказуемую работу в системах;
• Не содержит легирующих элементов - не образуются интерметаллические фазы при длительной нагрузке;
• Широко распространённый формат - легко заменяется аналогичными изделиями других производителей.

Ограничения применения

• Не для алюминиевых жил - вызывает гальваническую коррозию;
• Не имеет изоляционного слоя - обязательна последующая изоляция после обжима;
• Запрещено применение с жилами более чем 300 мм2 - увеличенное сечение приведёт к недостаточному обжиму;
• Не рекомендуется для частых перемещений или вибрационных сред - без дополнительной фиксации возможно ослабление контакта;
• Не предназначена для монтажа в условиях постоянного воздействия воды или химически активных сред без герметизации.

Примеры использования

• Объединение двух кабелей 3×240 мм2 при прокладке питания к цеховой линии;
• Соединение жил в распределительной камере 10/35 кВ;
• Ремонт повреждённого участка кабеля в подземной трассе;
• Подключение входного кабеля к шинной системе трансформаторной подстанции.

Практические советы

• Перед обжимом зачистите жилы точно на длину гильзы - лишняя часть выступает и нарушает плотность контакта;
• Используйте только инструмент с матрицей, указанной производителем для GМ 240-24 - неверная матрица деформирует гильзу;
• После обжима обязательно проведите контроль качества: попробуйте слегка повернуть жилы - они должны быть неподвижны;
• При работе на открытом воздухе сразу же закройте место соединения термоусадкой с клеевым слоем или изолирующим колпаком;
• Артикул б0062627 часто заказывают парно - одна гильза на каждое соединение; запас всегда нужен при масштабных работах.
