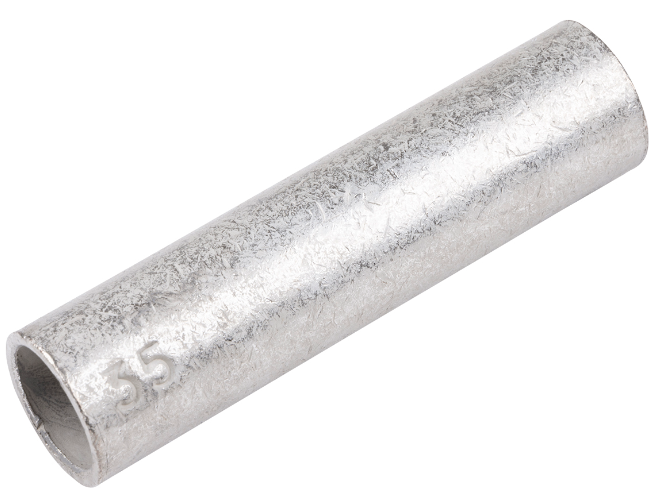

Гильза ЭРА ГМЛ 240-24 медная луженая ГОСТ 23469.3-79 - Б0062606

Гильза ГМЛ 240-24 медная луженая ЭРА (артикул б0062606) предназначена для надёжного соединения медных жил кабелей и проводов сечением до 300 мм2, особенно в силовых цепях до 10 кВ. Продукт соответствует ГОСТ 23469.3-79 и обеспечивает долговечный контакт благодаря лужению с добавками висмута.

Назначение и область применения

Гильза ГМЛ 240-24 медная луженая ЭРА используется для создания герметичных и прочных соединений между медными жилами кабелей и проводов. Подходит для монтажа в распределительных устройствах, кабельных муфтах, подстанциях и других местах, где требуется высокая надёжность контакта. Часто применяется в энергетике, промышленности и ЖКХ для соединения кабелей сечением 240 мм2, а также для других значений в пределах допустимой нагрузки.

Технические характеристики

• Материал: медь марки М2
• Покрытие: лужение с добавками олова и висмута
• Климатическое исполнение: Т2 (умеренный климат, устойчивость к коррозии)
• Рассчитана на сечение жил: до 300 мм2
• Напряжение: до 10 кВ
• Стандарт: ГОСТ 23469.3-79
• Совместима с кабелями 5-го и 6-го классов гибкости

Совместимость и монтаж

Гильза ГМЛ 240-24 медная луженая ЭРА предназначена для работы с жилами 5-го и 6-го классов гибкости. Для жил 2-го и 3-го классов гибкости необходимо выбирать размеры по специальной таблице совместимости - иначе возможна недостаточная плотность обжима. Обязательно используйте профессиональный обжимной инструмент с матрицами, подходящими под форму и размер гильзы. Неправильный инструмент или метод обжима снижают механическую прочность и электрическую проводимость соединения.

Безопасность и стандарты

Изготовление гильзы ГМЛ 240-24 ЭРА полностью соответствует требованиям ГОСТ 23469.3-79. Лужение с легирующими добавками повышает устойчивость к окислению и электрохимической коррозии, что увеличивает срок службы соединения в условиях повышенной влажности. Соответствие стандарту гарантирует безопасность при работе с высоким напряжением и соответствие нормам ПУЭ.

Преимущества

• Высокая электропроводность за счёт меди марки М2
• Защита от коррозии благодаря качественному лужению с висмутом
• Стабильное сопротивление контакта даже при длительной нагрузке
• Соответствие государственному стандарту - минимизирует риск отказа
• Подходит для многожильных и одножильных проводников при правильном выборе размера

Ограничения применения

• Не предназначен для алюминиевых жил - использование с алюминием вызывает гальваническую коррозию
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солёной воды без дополнительной защиты
• Запрещено использовать без обжимного инструмента - скручивание или пайка не обеспечивают требуемую прочность
• Не рекомендуется для жил менее 50 мм2 - для меньших сечений лучше выбрать другие типы гильз

Примеры использования

• Соединение кабелей ВВГнг-LS 3×240 мм2 в кабельной камере подстанции
• Объединение фазных жил в распределительном щите 10 кВ
• Монтаж ответвлений в воздушных линиях с использованием кабелей 6-го класса гибкости
• Ремонтные работы на кабельных трассах промышленных предприятий

Практические советы

• Перед обжимом обязательно зачистите жилы до нужной длины - не более чем на глубину гильзы
• Проверьте, чтобы внутренняя поверхность гильзы была чистой и сухой перед установкой
• Выбирайте обжимной инструмент с точным соответствием матрицы размеру гильзы ГМЛ 240-24
• После обжима проверьте механическую прочность - попробуйте слегка потянуть жилы; если есть люфт - замените гильзу
• Для открытых участков трассы дополнительно изолируйте место соединения термоусадочной трубкой
