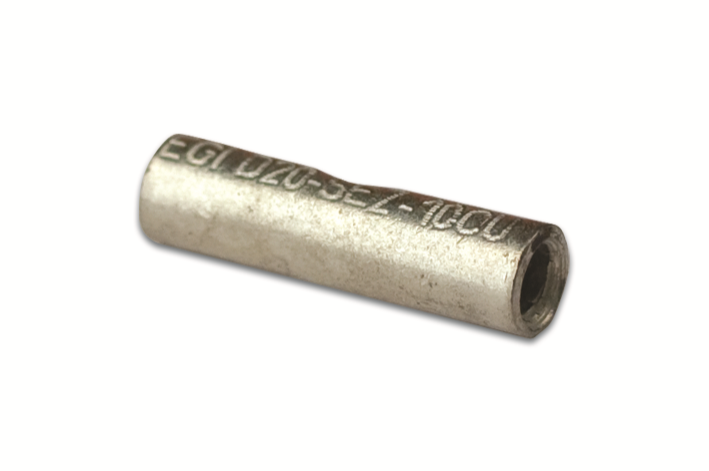

Гильза медная луженная для жилы 240кв.мм (ГМЛ) | 2P720 DKC ДКС

Гильза медная луженая для жилы 240 кв.мм (ГМЛ, ГМЛ-DKC) от бренда DKC - это стыковой соединитель для надёжного соединения медных жил кабелей с сечением 240 мм2, особенно в высоковольтных сетях до 10 кВ. Артикул 2p720 соответствует сериям Quadro и ГМЛ-DKC, обеспечивая совместимость с промышленным оборудованием и распределительными устройствами.

Назначение и область применения

Гильза медная луженая для жилы 240 кв.мм (ГМЛ, ГМЛ-DKC) используется для создания прочного и долговечного электрического соединения между двумя медными жилами кабелей. Применяется в силовых кабельных линиях, трансформаторных подстанциях, распределительных устройствах и на объектах с высокими требованиями к надёжности соединений - например, в энергетике, метрополитенах, промышленных цехах.

Технические характеристики

• Материал: медь М1 (99,9%) - высокая электропроводность и термостойкость;
• Покрытие: лужёное - защищает от окисления, снижает контактное сопротивление;
• Поперечное сечение: 240 мм2 - рассчитана на жилы этого же сечения, сплошные или многожильные;
• Тип соединения: стыковой - соединяет две жилы «встык» без ответвлений;
• Уровень напряжения: до 10 кВ - допущена для работы в средневольтных сетях;
• Форма: длинная - увеличенная длина способствует равномерному распределению давления при опрессовке;
• Исполнение: стандартное - без дополнительных изоляционных элементов;
• Количество ответвлений: 1 - одностороннее соединение, без выводов.

Совместимость и монтаж

Гильза медная луженая для жилы 240 кв.мм (ГМЛ, ГМЛ-DKC) совместима с кабелями и проводами с медными жилами сечением 240 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер гильзы. Установка выполняется в два этапа: введение жилы с каждой стороны до упора во внутренний ограничитель, затем опрессовка в двух местах - по краям гильзы. Критично соблюдать глубину ввода: перекос или недостаточное погружение снижают надёжность соединения.

Безопасность и стандарты

Гильза соответствует требованиям к качеству соединений в электромонтаже, применяемым в России и странах ЕАЭС. Произведена из меди М1, что гарантирует соответствие ГОСТ 859 и другим нормативам по материалам для электротехники. Лужёное покрытие повышает безопасность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы соединения;
• Внутренний ограничитель обеспечивает точное выравнивание жил при сборке - исключает перекосы и плохой контакт;
• Высокая теплопроводность меди позволяет эффективно отводить тепло при нагрузках;
• Длинная форма гильзы даёт большую площадь контакта - снижает риск нагрева и выхода из строя;
• Поддерживается серия Quadro - совместима с другими комплектующими этой линейки.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых жил - требует именно медных проводников;
• Не предназначен для работы выше 10 кВ - использование в сетях 35 кВ и выше запрещено;
• Не имеет внешней изоляции - после монтажа необходимо дополнительно изолировать соединение (термоусадка, изолирующие колпачки);
• Не рекомендовано использовать в условиях постоянного механического воздействия без защиты корпусом или трубой.

Примеры использования

• Соединение фазных жил кабеля ВВГнг-LS 3×240 при прокладке трассы между трансформатором и ЯРП;
• Замена участка кабеля в подземном кабельном канале с сохранением целостности сети;
• Обустройство перехода между старым и новым кабелем в распределительном пункте;
• Монтаж заземляющих контуров в промышленных установках с высокими токами замыкания.

Практические советы

• Перед монтажом проверьте диаметр жилы - он должен точно соответствовать 240 мм2; отклонение даже на 5–10% снижает качество опрессовки;
• Используйте только пресс-клещи с матрицей, указанной производителем для ГМЛ-DKC - некорректный инструмент деформирует гильзу;
• После опрессовки осмотрите швы: они должны быть плотными, без трещин и выпуклостей;
• Обязательно используйте термоусадочные трубки или изолирующие колпачки класса 10 кВ для защиты открытого соединения;
• Храните гильзы в сухом месте - хотя лужёное покрытие защищает от коррозии, длительное воздействие влаги может повредить металл.
