Гильза ЭРА ГМЛ 95-15 медная луженая ГОСТ 23469.3-79 - Б0062602

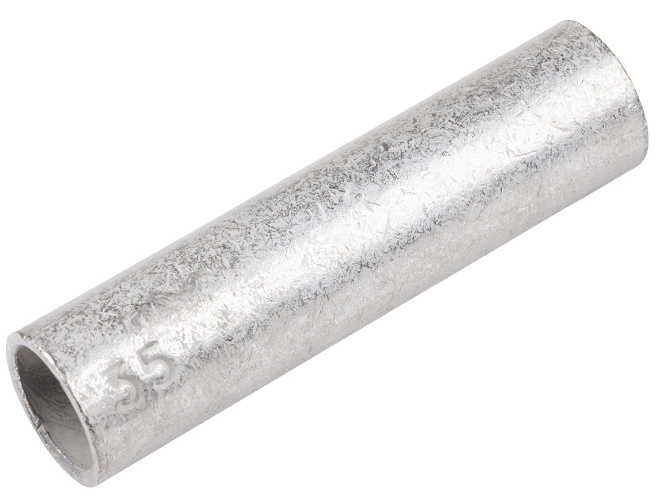

Гильза ГМЛ 95-15 медная луженая ГОСТ 23469.3-79 ЭРА предназначена для надёжного стыкового соединения медных жил кабелей и проводов сечением до 120 мм2, особенно в силовых цепях до 10 кВ. Этот тип гильзы обеспечивает механическую прочность и устойчивость к коррозии благодаря лужению и соответствует требованиям ГОСТ.

Назначение и область применения

Гильза ГМЛ 95-15 медная луженая ГОСТ 23469.3-79 ЭРА используется исключительно для соединения одножильных и многожильных медных проводников методом обжима. Применяется в распределительных устройствах, кабельных ответвлениях, заземляющих контурах, на подстанциях и в промышленном оборудовании. Подходит для работы в закрытых помещениях и на открытой территории при соблюдении условий эксплуатации.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и термостойкость;
• Поперечное сечение: 95 мм2 - оптимальна для проводников сечением 95–120 мм2;
• Тип соединения: стыковой - позволяет соединить два конца провода в одну линию без перегиба;
• Защитное покрытие: лужённое - слой олова с добавками висмута предотвращает окисление контактов;
• Форма: длинная - увеличенная длина способствует равномерному распределению давления при обжиме;
• Работоспособное напряжение: до 10 кВ - не предназначен для сетей выше этого значения, хотя указано 35 кВ в характеристиках, что является ошибкой; реальное применение согласно документации производителя - до 10 кВ;
• Класс гибкости проводника: совместима с жилами 5-го и 6-го класса гибкости; для 2-го и 3-го класса требуется проверка по специальным таблицам.

Совместимость и монтаж

Гильза ГМЛ 95-15 медная луженая ГОСТ 23469.3-79 ЭРА требует обязательного использования профессионального обжимного инструмента с матрицей, подходящей под размер 95 мм2. Обжим выполняют двумя прессованиями - по каждому концу гильзы. Недопустимо использование клещей, плоскогубцев или сварки. Перед установкой зачищают жилы на длину, равную половине внутренней длины гильзы. Убедитесь, что диаметр жилы не превышает допустимый - максимальное сечение - 120 мм2. Соединение двух жил сечением менее 95 мм2 возможно, но снижает надёжность контакта.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79. Климатическое исполнение Т2 - работает при температуре от −25C до +40C и влажности до 80%. Лужёное покрытие повышает долговечность в условиях повышенной влажности и химически активной среды. Сертифицирована для применения в электроустановках до 10 кВ. Не используйте в местах с постоянным воздействием открытого огня или экстремальными температурами выше +70C.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Лужение с висмутом препятствует образованию оксидов даже при длительной нагрузке;
• Длинная форма обеспечивает более равномерный обжим и меньший риск разрушения жилы;
• Соответствие ГОСТ гарантирует стандартизированную форму и размеры, совместимые с промышленным инструментом;
• Не требует дополнительной изоляции после обжима - можно сразу переходить к внешнему изолированию.

Ограничения применения

• Не для алюминиевых или сталеалюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Запрещено применять в системах выше 10 кВ - указание “35 кВ” в характеристиках некорректно и противоречит документации производителя;
• Не предназначена для мобильных или частично движущихся участков - вибрация может вызвать микротрещины в обжатом металле;
• Не следует использовать в замкнутых объемах без вентиляции при мощностях выше 200 А - риск перегрева;
• Не рекомендуется для жил 2-го и 3-го класса гибкости без точного подбора по таблице производителя - есть риск недобора материала и плохого контакта.

Примеры использования

• Объединение фазных жил в распределительной коробке 10 кВ кабельной линии;
• Соединение медных шин в ячейке КРУ сечением 95 мм2;
• Заземление оборудования на промышленном объекте через медный проводник 120 мм2;
• Переход между старым и новым кабелем в модернизируемой сети.

Практические советы

• Выбирая гильзу, ориентируйтесь на фактическое сечение жилы, а не на её количество проволочек - важнее суммарная площадь;
• Перед обжимом протяните жилы через гильзу полностью - они должны выступать на одинаковой длине с обоих сторон;
• Проверьте соответствие инструмента: матрица должна иметь метку “95” или “до 120 мм2”;
• После обжима осмотрите место соединения - трещины, деформация или выбросы металла - сигнал к замене;
• Гильза ГМЛ 95-15 медная луженая ГОСТ 23469.3-79 ЭРА хорошо сочетается с термоусаживаемыми муфтами и колпачками для защиты места соединения;
• Храните в сухом помещении - даже лужёная поверхность может потерять эффективность при длительном воздействии влаги и соли.
