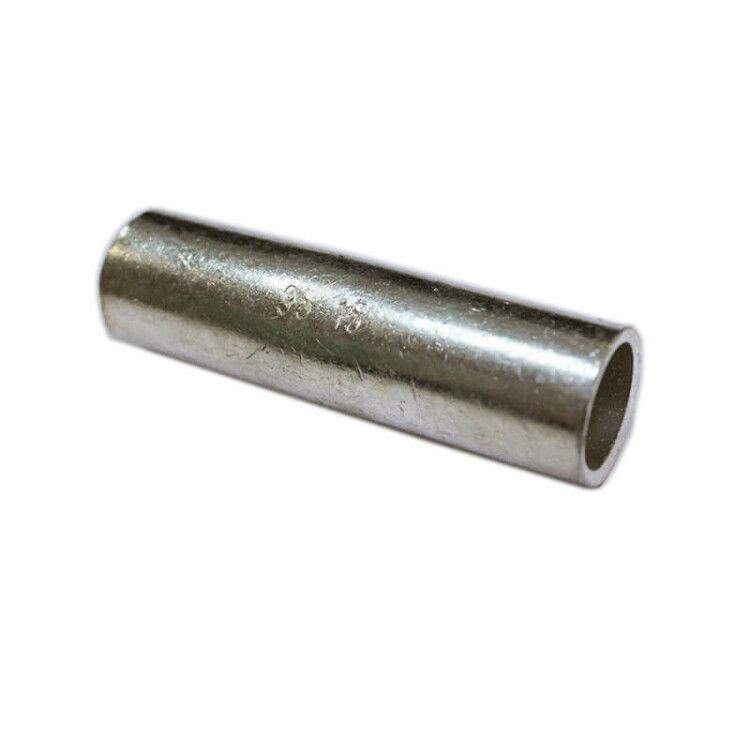

Гильза соединительная ГМЛ 95-15мм УХЛ3 опрес. луженая медь ЗЭТАРУС zeta11419

Гильза соединительная луженая ГМЛ 95-15 мм УХЛ3 опрессовочная медь от бренда ЗЭТАРУС предназначена для надёжного стыкового соединения медных кабелей сечением 95 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге и температурным колебаниям.

Назначение и область применения

Гильза соединительная луженая ГМЛ 95-15 мм УХЛ3 используется исключительно для создания стыковых соединений между двумя концами одножильного жильного кабеля. Подходит для прокладки в распределительных устройствах, на подстанциях, в кабельных трассах и на объектах энергообеспечения. Места установки - закрытые помещения и защищённые наружные зоны с контролируемой средой.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Покрытие: лужёное - предотвращает окисление меди, увеличивает срок службы и улучшает контакт при опрессовке;
• Номинальное сечение: 95 мм2 - соответствует кабелям с таким же поперечным сечением проводника;
• Внешний диаметр кабеля: 15 мм - идеально подходит для кабелей с такой оболочкой; важно соблюдать этот параметр для плотной посадки;
• Номинальное напряжение: 10 кВ - допустимо применение в сетях до этого уровня;
• Способ монтажа: опрессовка - требует специальных клещей, пайка не рекомендована;
• Защитный покров: есть - синяя изоляционная трубка, обеспечивающая электроизоляцию после монтажа;
• Климатическое исполнение: Т2 - работает при температурах от −10C до +40C, в условиях повышенной влажности;
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственному стандарту на соединительные гильзы;
• Форма: короткая - компактная конструкция снижает требования к месту установки;
• Количество ответвлений: 2 - предназначен для соединения двух концов кабеля, не является разветвителем.

Совместимость и монтаж

Гильза совместима с любыми медными проводниками, имеющими сечение 95 мм2 и наружный диаметр около 15 мм. Для правильного монтажа необходимо:

• удалить изоляцию с обоих концов кабеля на длине, равную половине длины гильзы;
• вставить каждый проводник в противоположные концы гильзы так, чтобы они встретились в середине;
• обжать гильзу специальными опрессовочными клещами с матрицей, подходящей под размер 95 мм2;
• после опрессовки проверить прочность соединения - не должно быть люфта или видимых деформаций;
• закрыть место соединения синей изоляционной трубкой, которая уже предусмотрена конструкцией.

Не используйте обычные плоскогубцы - это повредит гильзу и сделает соединение ненадёжным.

Безопасность и стандарты

Гильза соединительная луженая ГМЛ 95-15 мм УХЛ3 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует механическую прочность и безопасность работы в сетях до 10 кВ. Лужёное покрытие снижает риск возгорания при перегрузках благодаря уменьшенной переходному сопротивлению. Климатическое исполнение T2 позволяет использовать изделие в большинстве промышленных условий России, кроме экстремального холода или открытого воздействия осадков.

Преимущества

• Высокая электропроводность материала - минимальные потери мощности;
• Лужёное покрытие - продлевает жизнь соединения в условиях влажности и перепадов температур;
• Встроенная изоляция - экономит время монтажа, не требуется дополнительно наматывать изоленту;
• Короткая форма - удобна для установки в ограниченном пространстве;
• Соответствие ГОСТ - гарантированная совместимость с другими элементами кабельных систем.

Ограничения применения

• Не для алюминиевых или комбинированных (алюмомедных) проводников - материал гильзы только медь;
• Не рассчитана на работу при температурах ниже −10C - возможна потеря эластичности изоляции;
• Не предназначена для постоянного погружения в воду - хотя IP-класс не указан, изоляция не герметична;
• Номинальный ток 1 А - указание некорректно, вероятно, ошибка в данных; реальный ток для 95 мм2 составляет более 200 А, поэтому ориентируйтесь на сечение, а не на заявленный ток.

Примеры использования

• Соединение кабелей в распределительных щитах на заводе;
• Ремонт повреждённого участка силового кабеля 10 кВ в кабельной канализации;
• Обустройство соединений на подстанциях малой мощности;
• Монтаж кабельных линий в теплицах, холодильных камерах - благодаря умеренной влажности и стабильной температуре.

Практические советы

• Перед монтажом всегда сверьте диаметр кабеля - даже +-1 мм может вызвать плохой обжим;
• Выбирайте опрессовочные клещи с матрицей, помеченной как “95” или “C95”; использование неверной матрицы - основная причина отказов;
• Проверьте целостность изоляционной трубки перед использованием - трещины недопустимы;
• Не используйте гильзу в качестве ответвления - она только для прямого соединения двух концов;
• После монтажа проведите контрольное замер сопротивления - оно должно быть меньше 0,1 Ом для качественного соединения.
