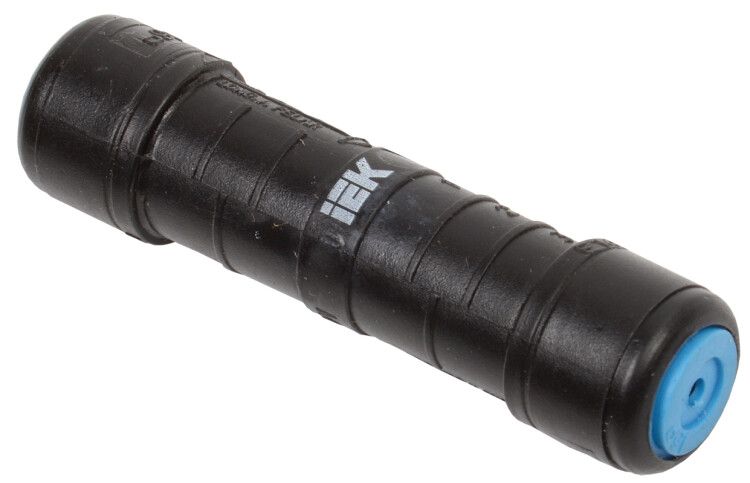

Гильза изолированная абонентская ГИА 4-16 (MJPB 4-16) | UZA-22-D04-D16 IEK

Гильза изолированная абонентская ГИА 4-16 (MJPB 4-16) от IEK предназначена для надёжного электрического и механического соединения самонесущих проводов СИП, особенно там, где важна защита от внешних воздействий и коррозии. Эта гильза обеспечивает долговечное соединение между алюминиевыми и медными многопроволочными жилами сечением 16 мм², выдерживает напряжение до 1000 В и работает в широком диапазоне температур.

Назначение и область применения

Гильза изолированная абонентская ГИА 4-16 (MJPB 4-16) используется для создания соединений в воздушных линиях электропередачи, где провода подвергаются механическому натяжению. Подходит для соединения алюминиевых и медных многопроволочных проводов сечением 16 мм². Особенно эффективна при работе с самонесущими изолированными проводами (СИП). Применяется в сетях низкого напряжения — например, при подключении домов, трансформаторных подстанций, ответвлений от ЛЭП.

Технические характеристики

• Номинальное сечение: 16 кв.мм — подходит для проводов именно этого сечения;
• Рабочее напряжение: до 1000 В — безопасно для сетей 0,4–1 кВ;
• Материал корпуса: алюминий — легкий, хорошо проводит ток, совместим с алюминиевыми проводами;
• Изоляция: полимер, устойчивый к УФ-излучению и перепадам погоды — не трескается на морозе и не разрушается под солнцем;
• Диапазон температур: от –60 до +80 °C — можно использовать в суровых климатических условиях;
• Тип провода: многопроволочные круглые или секторные — подходит для большинства современных СИП и аналогичных проводов;
• Заполнение внутренней полости: специальная контактная смазка — предотвращает окисление алюминия, снижает сопротивление контакта и защищает от электрохимической коррозии при соединении меди и алюминия.

Совместимость и монтаж

Гильза изолированная абонентская ГИА 4-16 (MJPB 4-16) рассчитана на опрессовку специальными клещами. Соединение требует точного соблюдения технологии:

• Подбирается строго по сечению провода — 16 мм², не больше и не меньше;
• Для алюминиевых проводов СИП допустимая механическая нагрузка после опрессовки — до 40% от прочности самого провода;
• Для медных проводов — максимум 20% прочности, так как медь мягче и менее устойчива к деформациям;
• Цвет герметизирующего кольца соответствует сечению — позволяет быстро проверить правильность выбора гильзы на месте;
• Не требуется дополнительная изоляция — внешняя оболочка уже защищает соединение.

Безопасность и стандарты

Гильза изолированная абонентская ГИА 4-16 (MJPB 4-16) соответствует требованиям к изолированным соединениям для распределительных сетей. Полимерная изоляция обеспечивает электробезопасность даже при повышенной влажности. Наличие контактной смазки снижает риск нагрева в месте соединения, что исключает возгорание при длительной нагрузке. Применяется в соответствии с ПУЭ и нормами для воздушных линий.

Преимущества

• Защита от коррозии — смазка внутри предотвращает окисление алюминия и реакцию с медью;
• Высокая надёжность соединения — благодаря равномерному распределению давления при опрессовке;
• Автоматическая герметизация — кольцо плотно закрывает торец, не требует дополнительной изоляции;
• Стойкость к климату — изоляция не теряет свойств при морозе, жаре, влаге и УФ-облучении;
• Снижение потерь энергии — минимальное переходное сопротивление в месте соединения.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов — только для многопроволочных;
• Не предназначен для соединений под высоким натяжением вне зоны опор — максимальная нагрузка ограничена 40% прочности провода;
• Не рекомендуется для частых изгибов или вибрационных участков — предназначена для стационарных соединений;
• Не заменяет разъёмные устройства — нельзя демонтировать и переиспользовать после опрессовки.

Примеры использования

• Соединение двух участков СИП при ремонте воздушной линии;
• Ответвление от основного провода к дому или столбу освещения;
• Переход от алюминиевого СИП к медному кабелю ввода в здание;
• Обустройство соединений на опорах в регионах с холодным климатом (Сибирь, Дальний Восток);
• Монтаж временных линий на объектах строительства.

Практические советы

• Выбирайте гильзу точно по сечению — использование на проводе меньшего или большего сечения нарушает механическую прочность и электрическую надёжность;
• Проверьте цвет кольца перед установкой — он указывает на соответствие сечению 16 мм²;
• Используйте только подходящие опрессовывающие клещи с матрицей для GIA 4-16 — некорректный инструмент повредит гильзу;
• После опрессовки проверьте целостность изоляции — трещины или вмятины недопустимы;
• Не используйте гильзу в местах постоянного механического трения — она не предназначена для движения или изгиба.
