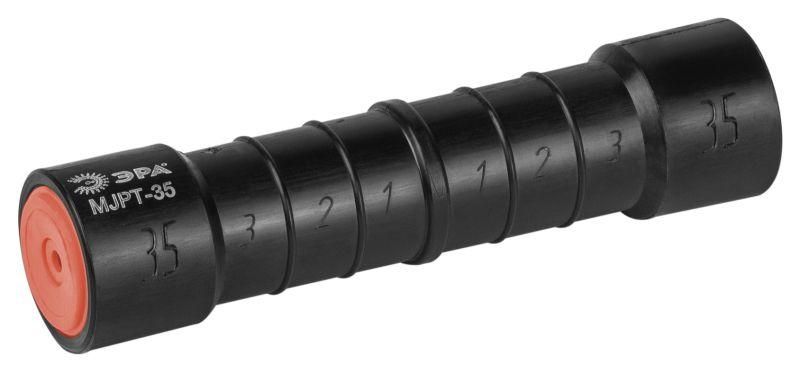

Гильза изолированная фазная MJPT-35 (ГИФ-35) ЭРА Б0064255

Гильза изолированная фазная MJPT-35 (ГИФ-35) ЭРА - это компактный соединительный элемент для надёжного и безопасного соединения алюминиевых токопроводящих жил в воздушных линиях электропередачи. Применяется в системах СИП-2 и СИП-4, особенно там, где важна долговечность контакта и минимизация потерь энергии.

Назначение и область применения

Гильза изолированная фазная MJPT-35 (ГИФ-35) ЭРА предназначена для создания герметичных, не требующих обслуживания соединений между токопроводящими жилами кабелей и проводов на воздушных линиях. Подходит для монтажа в пролётах с несущей нейтралью, где провода находятся под постоянным натяжением. Используется исключительно в условиях, когда требуется изоляция и защита от внешней среды.

Технические характеристики

• Номинальное поперечное сечение: 35 мм2 - соответствует жилам с таким сечением, обеспечивает пропускную способность до 180 А (при температуре +20 C, согласно нормам ПУЭ).
• Рабочее напряжение: 0,6/1 кВ - рассчитана на использование в сетях до 1 кВ переменного тока.
• Материал корпуса: алюминий - легкий, хорошо проводит ток, совместим с алюминиевыми жилами.
• Изоляция: да - внешний слой изоляции защищает от влаги, пыли и случайного прикосновения.
• Форма жилы: многопроволочная круглая / секторная - поддерживает оба типа жил, используемых в СИП-2 и СИП-4.
• Заполнение внутренней полости: специальная контактная смазка - препятствует окислению алюминия, снижает переходное сопротивление, уменьшает нагрев.

Совместимость и монтаж

Гильза изолированная фазная MJPT-35 (ГИФ-35) ЭРА совместима с:

• Проводами СИП-2 и СИП-4 (фазные жилы);
• Сталеалюминиевыми проводами;
• Кабелями из сплава алюминия с магнием и кремнием (альдрей).

Монтаж выполняется методом опрессовки. Для этого используются гидравлические или механические прессы с матрицами, подходящими под сечение 35 мм2. Универсальный тип монтажа позволяет использовать один и тот же инструмент для различных модификаций жил. Перед опрессовкой необходимо удалить изоляцию с жил на длину, равную длине гильзы, и зачистить поверхность до металлического блеска.

Безопасность и стандарты

Гильза изолированная фазная MJPT-35 (ГИФ-35) ЭРА соответствует требованиям к изолированным соединителям для распределительных сетей 0,6–1 кВ. Конструкция обеспечивает защиту от попадания влаги и пыли благодаря плотному контакту и изоляционному покрытию. Наличие контактной смазки снижает риск перегрева и возникновения тепловых повреждений в месте соединения.

Преимущества

• Снижение контактного сопротивления за счёт антиоксидантной смазки внутри - уменьшаются потери электроэнергии и нагрев.
• Защита от окисления алюминия - продлевает срок службы соединения до 25+ лет в условиях открытой местности.
• Интегрированная изоляция - не требует дополнительной термоусадки или изолирующих материалов после монтажа.
• Высокая механическая прочность - выдерживает длительные нагрузки и вибрации в воздушных линиях.

Ограничения применения

• Не применяется для соединения медных жил - материал гильзы (алюминий) несовместим с медью без переходных элементов.
• Не предназначен для установки в земле или подводных условиях - изоляция не рассчитана на постоянное погружение.
• Требует обязательной опрессовки; скручивание или сварка недопустимы - это нарушит целостность и гарантию надёжности.
• Не рекомендуется для соединений под высоким натяжением без учёта допустимой нагрузки на кабель - проверяйте расчетные усилия по СП 31-116-2006.

Примеры использования

• Соединение фазных жил СИП-4 в пролёте между двумя опорами ЛЭП.
• Переход от кабеля альдрей к жиле СИП-2 при реконструкции старой сети.
• Обеспечение надёжного ответвления от основной линии в городских и сельских районах.
• Монтаж в районах с повышенной влажностью, солёным воздухом или загрязнённой атмосферой - благодаря изоляции и смазке.

Практические советы

• Выбирайте пресс с правильными матрицами - для 35 мм2 обычно используется матрица №3 или аналогичная по GOST 29322.
• Перед опрессовкой обязательно зачищайте жилы до металлического блеска и протирайте спиртом - даже микроскопический налёт увеличивает сопротивление.
• Проверяйте глубину входа жилы в гильзу - она должна полностью войти, чтобы избежать “вылета” при нагрузке.
• После монтажа осмотрите место опрессовки: трещины, деформация или неплотный контакт - повод для замены.
• Не используйте гильзу с повреждённой изоляцией - даже маленькое повреждение может стать точкой пробоя при перенапряжении.
