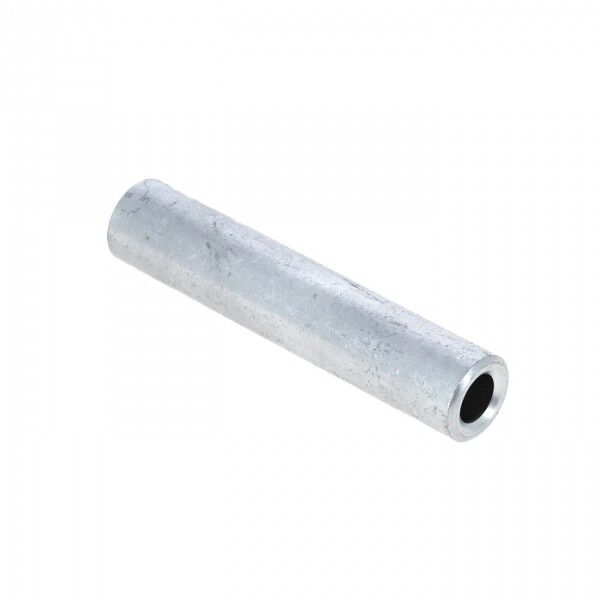

Гильза соединительная алюминиевая ГА 35-8 EKF PROxima | gl-35-8

Гильза соединительная алюминиевая ГА 35-8 от EKF PROxima предназначена для надёжного соединения алюминиевых и сталеалюминиевых проводов с номинальным сечением 35 мм2. Применяется в распределительных сетях до 35 кВ, особенно там, где важна механическая прочность и устойчивость к нагрузкам.

Назначение и область применения

Гильза соединительная алюминиевая ГА 35-8 используется для создания постоянного электрического контакта между двумя алюминиевыми жилами кабеля или провода. Подходит для соединений в воздушных линиях, ответвлениях и переходах, где требуется высокая механическая стойкость. Особенно эффективна при работе с алюминиево-магниево-кремниевыми сплавами и сталеалюминиевыми проводами. Напряжение до 35 кВ позволяет применять её в средних и высоких напряжениях распределительных сетей.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Номинальное сечение жилы: 35 мм2
• Материал: алюминий марки АД1 (цельнотянутая труба)
• Наружный диаметр: 14 мм
• Внутренний диаметр: 8 мм
• Форма поперечного сечения: круглая
• Тип соединения: полностью защищённая от натяжения
• Способ монтажа: опрессовка
• Цвет: серый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза ГА 35-8 совместима исключительно с проводами и кабелями, имеющими алюминиевые или сталеалюминиевые жилы сечением 35 мм2. Для правильной установки необходимо:

• Предварительно скруглить секторные жилы перед введением в гильзу - это обеспечивает равномерное давление при опрессовке.
• Использовать специальный пресс и матрицу, подходящую по размеру для гильз типа ГА 35-8.
• Не допускать перекоса жил при вводе - это снижает риск повреждения металла и ухудшения контакта.
• Убедиться, что длина вставляемых жил соответствует глубине гильзы - не менее 15–20 мм с каждого конца.

Гильза имеет маркировку на корпусе - проверьте соответствие номера модели (ГА 35-8) и бренда (EKF PROxima) перед использованием.

Безопасность и стандарты

Производство гильзы ГА 35-8 выполнено в соответствии с ГОСТ 23469.2-79. Материал АД1 гарантирует хорошую электропроводность и коррозионную стойкость. Серый цвет - стандартный для алюминиевых соединителей, не влияет на работу, но упрощает визуальную идентификацию. Гарантия 60 месяцев подтверждает долговечность материала при соблюдении условий монтажа.

Преимущества

• Высокая прочность благодаря цельнотянутой алюминиевой трубе - минимизирует риск деформации при эксплуатации.
• Чёткая маркировка на каждом изделии - исключает путаницу при комплектации и монтаже.
• Соответствие ГОСТ - гарантированная совместимость с другими элементами сети, изготовленными по тем же нормам.
• Закрытая форма защиты - предотвращает попадание влаги и оксидов на контактную поверхность после монтажа.

Ограничения применения

• Не применяется для медных жил - алюминий и медь требуют разных типов гильз из-за различий в коэффициентах теплового расширения.
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации - хотя гильза защищена от натяжения, она не рассчитана на динамические нагрузки.
• Не подходит для сечений меньше 35 мм2 - недостаточная площадь контакта снизит надёжность соединения.
• Требуется точное соблюдение технологии опрессовки - некачественная опрессовка приведёт к нагреву и выходу из строя.

Примеры использования

• Соединение двух участков ЛЭП с алюминиевыми проводами СИП-1 или СИП-2.
• Переход от кабеля АС 35 к одному из ответвлений в распределительном щите.
• Ремонт повреждённого участка воздушной линии с сохранением целостности изоляции.
• Подключение кабеля с алюминиево-магниево-кремниевым сплавом к шине в подстанции.

Практические советы

• Перед монтажом всегда проверяйте диаметр жилы - он должен точно соответствовать внутреннему диаметру гильзы (8 мм). Отклонение даже на 0,5 мм снижает качество соединения.
• Используйте только оригинальные матрицы для опрессовки EKF - сторонние инструменты могут не обеспечить нужное усилие или форму.
• После опрессовки осмотрите место соединения: трещины, зазубрины или выступы - признаки неправильной работы.
• Храните гильзы в сухом месте - хоть они и защищены от внешней среды, длительное воздействие влаги может вызвать поверхностную оксидацию.
• Для массового монтажа закупайте партии с одинаковым номером производства - это гарантирует единый уровень качества.
