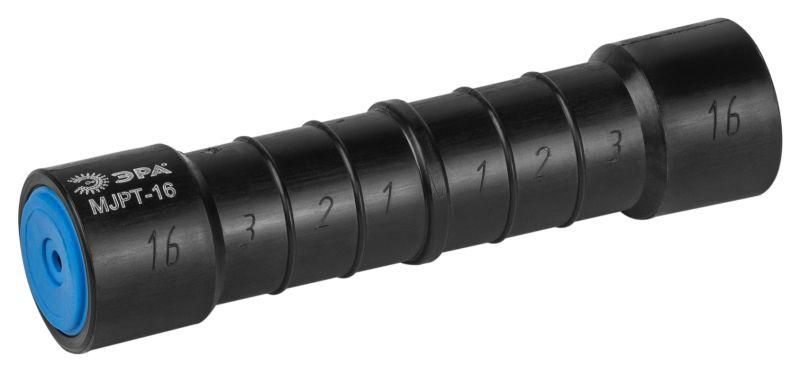

Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА Б0064245

Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА - это компактный соединительный элемент для надёжного и безопасного соединения алюминиевых токопроводящих жил в воздушных линиях электропередачи. Применяется в системах СИП-2 и СИП-4, особенно там, где важна долговечность контакта и минимизация потерь энергии.

Назначение и область применения

Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА предназначена для создания герметичных, не подверженных натяжению соединений между жилами кабелей и проводов на воздушных линиях. Подходит для работы в пролётах с несущей нейтралью, где требуется исключить окисление алюминия и сохранить стабильную проводимость.

Технические характеристики

• Номинальное поперечное сечение: 16 мм2 - соответствует жилам сечением до этого значения;
• Рабочее напряжение: 0,6/1 кВ - рассчитана на использование в сетях низкого напряжения;
• Материал корпуса: алюминий - обеспечивает совместимость с алюминиевыми жилами и уменьшает термическое расширение;
• Форма жил: многопроволочные круглые или секторные - поддерживает гибкую работу с различными типами проводов;
• Изоляция: да - внешний слой изоляции защищает от замыканий и воздействия среды;
• Заполнение внутренней полости: специальная контактная смазка - препятствует окислению алюминия и снижает переходное сопротивление;
• Способ монтажа: универсальный - требует опрессовки прессом, не предусматривает болтовых соединений.

Совместимость и монтаж

Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА совместима с:

• Проводами СИП-2 и СИП-4 (фазные жилы);
• Сталеалюминиевыми проводами;
• Кабелями из сплава алюминия с магнием и кремнием (альдрей).

Монтаж выполняется только методом опрессовки с помощью гидравлического или механического пресса. Калибр матриц должен соответствовать сечению 16 мм2. Перед опрессовкой необходимо удалить изоляцию с жилы на длину, равную длине гильзы, и очистить поверхность от оксидной плёнки. После опрессовки проверьте качество соединения - отсутствие трещин, равномерная деформация гильзы.

Безопасность и стандарты

Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА соответствует требованиям к изолированным соединителям для воздушных ЛЭП. Напряжение 0,6/1 кВ позволяет использовать её в бытовых и коммунальных сетях. Изоляционный слой обеспечивает защиту от случайного прикосновения и перегрева. Соответствует нормам безопасности при работе с алюминиевыми проводниками в условиях открытой установки.

Преимущества

• Смазка внутри гильзы предотвращает окисление алюминия - продлевает срок службы соединения;
• Снижает контактное сопротивление - уменьшает нагрев и потери электроэнергии;
• Изолированный корпус исключает необходимость в дополнительной изоляции после монтажа;
• Универсальный тип монтажа - работает с большинством распространённых прессов;
• Высокая механическая прочность после опрессовки - выдерживает нагрузки в пролёте.

Ограничения применения

• Не применяется для медных жил - материал гильзы алюминиевый, несовместим с медью;
• Не предназначен для соединений под постоянным натяжением - используется только в зонах, где жила не испытывает растягивающих усилий;
• Требует обязательной опрессовки - нельзя использовать как болтовой или винтовой соединитель;
• Не рекомендовано применение вне температурного диапазона, указанного производителем (данные не предоставлены - уточняйте в документации на оборудование).

Примеры использования

• Соединение фазных жил СИП-4 в пролёте между столбами ЛЭП;
• Переход от сталеалюминиевого провода к альдрейному кабелю в распределительном щите;
• Обеспечение надёжного ответвления от основной линии в городских сетях;
• Ремонт повреждённого участка воздушной линии без замены всего кабеля.

Практические советы

• Выбирайте гильзу именно по сечению жилы - 16 мм2 - не используйте для более тонких или толстых проводов;
• Проверяйте соответствие матриц пресса и гильзы перед работой - некорректная опрессовка приведёт к плохому контакту;
• Не допускайте попадания воды или грязи внутрь гильзы до монтажа - даже с смазкой это снижает надёжность;
• После монтажа осмотрите место соединения: изоляция должна быть целой, без трещин и вздутий;
• Гильза изолированная фазная MJPT-16 (ГИФ-16) ЭРА - один из самых популярных решений для СИП-систем; храните её в сухом месте, избегая перепадов температуры.
