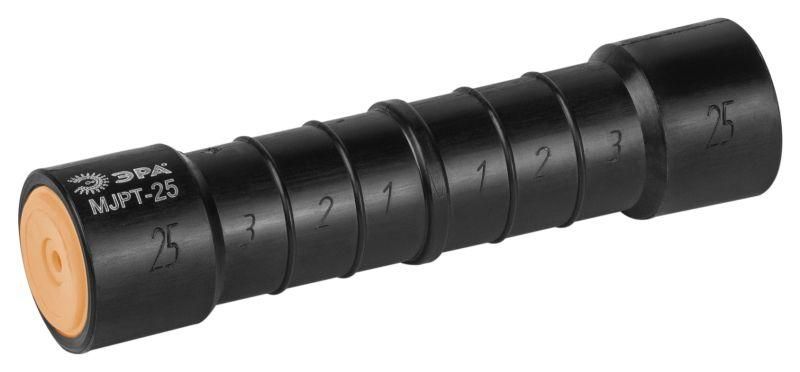

Гильза изолированная фазная MJPT-25 (ГИФ-25) ЭРА Б0064261

Гильза изолированная фазная MJPT-25 (ГИФ-25) ЭРА - это компактный соединительный элемент для надёжного и безопасного соединения алюминиевых жил кабелей и СИП в воздушных линиях электропередачи. Благодаря изоляции и внутренней смазке, изделие обеспечивает долговечное соединение даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Гильза изолированная фазная MJPT-25 (ГИФ-25) ЭРА предназначена для создания несъёмных соединений между токопроводящими жилами в воздушных линиях с изолированными проводами. Подходит для работы с СИП-2 и СИП-4, особенно там, где требуется соединение фазных жил с сохранением изоляции и без нагрузки на натяжение.

Основные области применения: монтаж и ремонт ЛЭП, ответвления от основной линии, замена повреждённых участков кабеля, соединение в пролётах с несущей нейтралью.

Технические характеристики

• Номинальное поперечное сечение: 25 мм2 - соответствует жилам кабелей и СИП указанного сечения;
• Рабочее напряжение: до 1 кВ - рассчитана на использование в сетях низкого напряжения (0,6–1 кВ);
• Материал корпуса: алюминий - обеспечивает хорошую проводимость и совместимость с алюминиевыми жилами;
• Форма жил: многопроволочные круглые или секторные - поддерживает соединение как однопроволочных, так и многожильных проводов;
• Изоляция: да - внешний слой изоляции защищает соединение от влаги, пыли и случайного контакта;
• Заполнение: контактная смазка внутри - препятствует окислению алюминия, снижает переходное сопротивление и уменьшает нагрев;
• Тип изделия: гильза - используется исключительно для опрессовки, не является зажимом или разъёмным устройством.

Совместимость и монтаж

Гильза изолированная фазная MJPT-25 (ГИФ-25) ЭРА совместима с:

• Проводами СИП-2 и СИП-4 (фазные жилы);
• Кабелями из алюминиевого сплава с магнием и кремнием (альдрей);
• Сталеалюминиевыми проводами - при условии, что сечение жилы соответствует 25 мм2.

Способ монтажа: универсальная опрессовка. Для установки требуются:

• Гидравлический или механический пресс с матрицей подходящего типа;
• Обязательное удаление изоляции с концов жил перед вставкой в гильзу;
• Не допускается применение клещей, плоскогубцев или других инструментов, не предназначенных для опрессовки - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза изолированная фазная MJPT-25 (ГИФ-25) ЭРА соответствует требованиям к изолированным соединениям для распределительных сетей 0,6–1 кВ. Применение контактной смазки и герметичной изоляции снижает риск возникновения дугового замыкания, коррозии и тепловых повреждений. Соответствие нормам безопасности достигается за счёт испытаний на прочность соединения и термостойкость изоляции.

Преимущества

• Защита от окисления - внутренняя смазка продлевает срок службы соединения в агрессивной среде;
• Снижение потерь энергии - благодаря низкому контактному сопротивлению;
• Автоматическая герметизация - изоляция не требует дополнительной защиты после монтажа;
• Устойчивость к вибрациям и перепадам температур - идеально для открытых ЛЭП;
• Один типоразмер - подходит для большинства распространённых СИП-проводов с сечением 25 мм2.

Ограничения применения

• Не применяется для медных жил - материал гильзы (алюминий) несовместим с медью без специальных переходников;
• Не предназначена для соединений под постоянным механическим натяжением - должна использоваться только в участках, где провода не испытывают растяжения;
• Не рекомендуется использовать в местах с высокой плотностью населения без дополнительной защиты (например, в городских районах - лучше применять изолирующие колпачки или бандажи);
• Не подлежит демонтажу - после опрессовки соединение становится необратимым.

Примеры использования

• Соединение двух участков СИП-4 в пролёте между столбами;
• Ответвление от главной линии к домашнему вводу;
• Замена повреждённого участка кабеля на трассе ЛЭП;
• Подключение фазного провода к распределительному щиту через изолированную точку.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - 25 мм2 - это максимальное значение; меньшие сечения могут вызвать проскальзывание;
• Используйте только сертифицированные матрицы для прессования - некорректная форма штампа нарушает форму соединения;
• После опрессовки осмотрите место соединения: нет ли трещин в изоляции, выдавливания металла или следов перегрева;
• При работе в сыром климате дополнительно закрепите гильзу термоусадочной трубкой - хотя она уже изолирована, это повысит надёжность;
• Храните гильзы в сухом месте - даже с защитной смазкой длительное воздействие воды может повлиять на качество изоляции.
