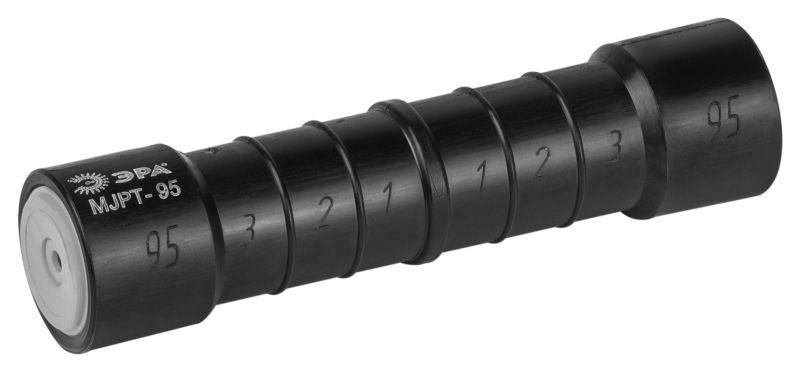

Гильза изолированная фазная MJPT-95 (ГИФ-95) ЭРА Б0064239

Гильза изолированная фазная MJPT-95 (ГИФ-95) ЭРА - это компонент для надёжного соединения токоведущих жил в воздушных линиях электропередачи, особенно при работе с СИП-2 и СИП-4. Благодаря изоляции и внутренней смазке, она обеспечивает долговечное и безопасное соединение даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Гильза изолированная фазная MJPT-95 (ГИФ-95) ЭРА предназначена для создания соединений между токопроводящими жилами самонесущих изолированных проводов (СИП-2 и СИП-4) в пролётах с несущей нейтральной жилой. Подходит для участков, где требуется исключить механическое натяжение на соединении. Применяется в сетях до 1 кВ, в том числе в городских и сельских ЛЭП, на опорах, в точках ответвлений и переходов.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - рассчитана на провода и кабели с таким сечением;
• Рабочее напряжение: 0,6/1 кВ - соответствует требованиям для низковольтных распределительных сетей;
• Материал корпуса: алюминий - совместим с алюминиевыми жилами, исключает гальваническую коррозию;
• Форма жилы: многопроволочная круглая / секторная - поддерживает оба типа сечения проводов СИП;
• Изоляция: да - внешний слой изоляции защищает от контакта с землёй, металлоконструкциями и влагой;
• Заполнение: контактная смазка внутри - препятствует окислению алюминия, снижает сопротивление и тепловые потери;
• Тип изделия: гильза - используется для соединения двух жил встык, без разрывов цепи.

Совместимость и монтаж

Гильза изолированная фазная MJPT-95 (ГИФ-95) ЭРА совместима с:

• Сталеалюминиевыми проводами (например, АС, АСКС);
• Кабелями из сплава алюминия с магнием и кремнием (альдрей) - типичный материал жил СИП-2 и СИП-4.

Монтаж выполняется методом опрессовки с помощью гидравлических или механических прессов. Универсальный способ позволяет использовать различные модели пресс-клещей, подходящих для сечения 95 мм2. Перед опрессовкой необходимо удалить изоляцию с жил на длину, равную длине гильзы, и очистить поверхность от оксидной плёнки. После установки гильзу не следует поворачивать или нагружать механически до завершения процесса.

Безопасность и стандарты

Гильза изолированная фазная MJPT-95 (ГИФ-95) ЭРА соответствует требованиям к изолированным соединениям в сетях до 1 кВ. Наличие изоляции исключает риск поражения током при случайном касании. Контактная смазка внутри уменьшает вероятность перегрева и возгорания в месте соединения. Соответствие нормам безопасности обеспечивается за счёт контроля качества материала и герметизации.

Преимущества

• Защита от окисления - смазка сохраняет низкое контактное сопротивление на протяжении всего срока службы;
• Высокая надёжность - прочное соединение после опрессовки выдерживает нагрузки, характерные для воздушных линий;
• Снижение потерь энергии - благодаря минимальному сопротивлению в месте соединения;
• Удобство монтажа - универсальная форма и наличие изоляции позволяют работать без дополнительных термоусадочных трубок или изолирующих колпачков;
• Долговечность - алюминиевый корпус и защитное покрытие обеспечивают срок службы более 25 лет в условиях открытой местности.

Ограничения применения

• Не применяется для соединений под постоянным механическим натяжением - требуются специальные анкерные зажимы;
• Не предназначен для работы с медными жилами - возможна гальваническая коррозия;
• Не рекомендуется для использования в помещениях с высокой химической активностью среды - не имеет защиты от агрессивных паров;
• Требуется обязательное использование пресса - нельзя монтировать вручную или с помощью клещей без давления.

Примеры использования

• Соединение фазных жил СИП-4 на опоре при ответвлении к частному дому;
• Переход между двумя участками ЛЭП с разным сечением жил, но одинаковым номиналом 95 мм2;
• Объединение нескольких СИП-2 в одной точке перед входом в распределительный щит;
• Ремонт повреждённого участка воздушной линии без замены всего провода.

Практические советы

• Выбирайте пресс с матрицей, точно соответствующей сечению 95 мм2 - некорректная матрица приведёт к плохой опрессовке;
• Перед монтажом проверьте, чтобы жилы были чистыми и без следов окисления - используйте абразивную шкурку;
• Не допускайте попадания воды или грязи внутрь гильзы до опрессовки - смазка чувствительна к загрязнениям;
• После монтажа осмотрите место соединения: гильза должна быть плотно сжата, без трещин и выпуклостей;
• Учитывайте посадочный диаметр - гильза рассчитана именно на 95 мм2; применение для меньших сечений недопустимо.
