Гильза изолированная нулевая ГИН 95 (MJPT 95N) | UZA-24-D95-D95 IEK

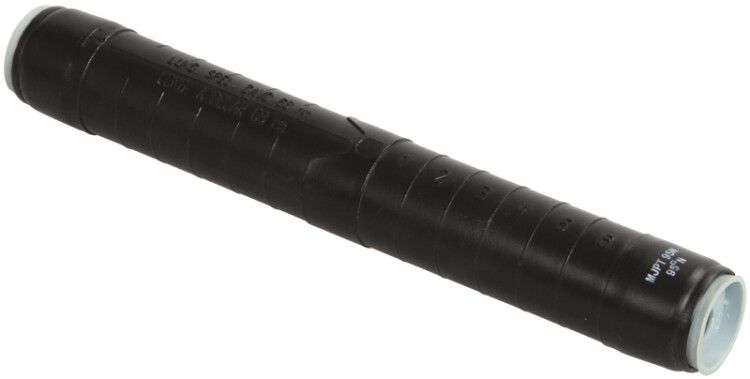

Гильза изолированная нулевая ГИН 95 (MJPT 95N) от IEK предназначена для надёжного электрического и механического соединения алюминиевых проводов нейтрали в системах СИП. Благодаря изоляции и герметизации она обеспечивает долговечную работу даже в условиях открытой воздушной линии.

Назначение и область применения

Гильза изолированная нулевая ГИН 95 (MJPT 95N) используется исключительно для соединения проводов несущей нейтрали в кабелях типа СИП. Подходит для алюминиевых многопроволочных проводов сечением 95 мм². Применяется в воздушных линиях электропередачи, где требуется одновременно надёжный токопроводящий контакт и защита от внешних воздействий. Соединение должно выполняться в зонах, свободных от постоянного натяжения — гильза не рассчитана на восприятие механических нагрузок, кроме собственной прочности после опрессовки.

Технические характеристики

• Сечение провода: 95 мм²
• Рабочее напряжение: до 1000 В
• Материал контакта: алюминий
• Количество жил: 2 (для соединения двух проводов нейтрали)
• Изоляция: полимер, устойчивый к УФ-излучению и перепадам температур
• Диапазон рабочих температур: от –60 °C до +80 °C
• Срок службы: 40 лет
• Заполнение внутренней полости: специальная контактная смазка против окисления алюминия
• Цвет герметизирующего кольца: соответствует сечению 95 мм² (стандартизированный цвет для быстрой идентификации)

Совместимость и монтаж

Гильза изолированная нулевая ГИН 95 (MJPT 95N) совместима только с алюминиевыми многопроволочными проводами СИП того же сечения — 95 мм². Монтаж требует использования пресс-клещей с матрицей, подходящей по форме и размеру для данной модели. После опрессовки соединение должно выдерживать не менее 95% прочности оригинального несущего провода. Нельзя использовать гильзу для медных проводов или проводов другого сечения — это нарушает электрическую и механическую целостность соединения.

Безопасность и стандарты

Гильза изолированная нулевая ГИН 95 (MJPT 95N) соответствует требованиям к изоляции и термической стойкости, применяемым в распределительных сетях до 1000 В. Полимерная изоляция не поддерживает горение и сохраняет свои свойства при длительном воздействии солнечного света. Контактная смазка внутри препятствует образованию оксидной плёнки на алюминии, снижая риск нагрева и возгорания в месте соединения.

Преимущества

• Автоматическая защита от окисления благодаря внутренней смазке — продлевает срок службы соединения
• Высокая степень герметичности — исключает попадание влаги и пыли
• Устойчивость к УФ-излучению — не трескается и не выцветает на солнце
• Стандартизированный цвет кольца — позволяет быстро проверить соответствие сечению провода
• Соответствие прочностным нормам — опрессованное соединение сохраняет 95% прочности несущей нейтрали

Ограничения применения

• Не применяется для соединения медных проводов — материал контакта — только алюминий
• Не предназначен для участков с высокими механическими нагрузками — не заменяет поддерживающие элементы
• Не рекомендуется для использования в местах с частыми вибрациями — возможна усталость металла
• Не подлежит повторному использованию — после опрессовки демонтаж невозможен без повреждения
• Не следует применять при температурах ниже –60 °C или выше +80 °C — выход за пределы гарантирует потерю герметичности

Примеры использования

• Соединение нейтральных проводов между двумя секциями СИП-4 на опоре ЛЭП
• Переход от одного кабеля СИП к другому при ремонте воздушной линии
• Подключение нейтрали к ответвлению на дом при монтаже ввода в здание
• Обеспечение надёжного контакта в точках ответвления, где нельзя использовать болтовые соединения

Практические советы

• Перед установкой убедитесь, что сечение провода точно соответствует 95 мм² — использование с меньшим или большим сечением недопустимо
• Очистите концы проводов от окислов перед введением в гильзу — даже малое количество грязи снижает качество контакта
• Используйте только сертифицированные пресс-клещи с правильной матрицей — некорректная форма прессования вызывает трещины в алюминии
• Проверьте цвет герметизирующего кольца — он должен быть чётко виден и соответствовать заявленному сечению
• После монтажа осмотрите место соединения: изоляция должна быть целой, без вздутий и трещин
• Гильза изолированная нулевая ГИН 95 (MJPT 95N) от IEK — один из немногих решений, сочетающих изоляцию, герметизацию и высокую прочность в одном компактном изделии
