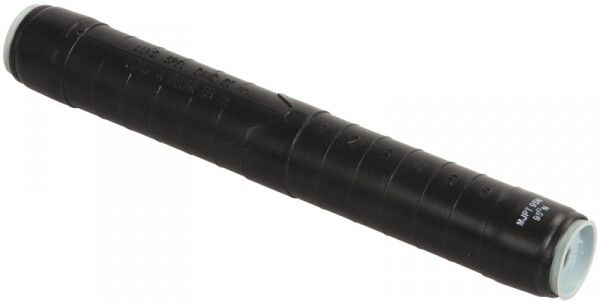

Гильза изолированная нулевая MJPT 95N EKF PROxima | mjpt95n

Гильза изолированная нулевая MJPT 95N от EKF - надёжное решение для создания герметичного соединения нулевых проводов СИП-2 в воздушных линиях. Разработана для работы в суровых условиях, обеспечивает механическую прочность на уровне самого провода и совместима с кабелями и проводами сечением 95 мм2.

Назначение и область применения

Гильза изолированная нулевая MJPT 95N используется исключительно для соединения нулевых несущих проводов типа СИП-2 в пролёте между опорами. Применяется в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для установки в районах с экстремальными климатическими условиями - от сильных морозов до жары и повышенной влажности.

Технические характеристики

• Номинальное сечение: 95 мм2 - рассчитана на провода и кабели именно этого сечения;
• Рабочее напряжение: до 1 кВ - соответствует требованиям сетей низкого напряжения;
• Материал корпуса: алюминий - легкий, хорошо проводящий ток, устойчивый к коррозии;
• Изоляция: эластомерная, черного цвета - защищает от внешних воздействий и предотвращает пробой;
• Заполнение внутренней полости: специальная контактная смазка - снижает окисление контактов и увеличивает долговечность соединения;
• Температурный режим эксплуатации: от –60 C до +50 C - работает даже в Арктике и знойном юге;
• Форма сечения: круглая - обеспечивает равномерную нагрузку при опрессовке;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий;
• Степень защиты: IP67 - полностью герметична, выдерживает погружение в воду и попадание пыли;
• Устойчивость к УФ-излучению - не трескается и не теряет свойства под прямыми лучами солнца.

Совместимость и монтаж

Гильза изолированная нулевая MJPT 95N совместима только с проводами и кабелями СИП-2 сечением 95 мм2. Для других типов СИП или другого сечения требуется другая модель.

Монтаж выполняется исключительно методом опрессовки с использованием профессиональных пресс-клещей. Нельзя использовать болты, сварку или пайку - это нарушит герметичность и безопасность соединения.

Перед опрессовкой необходимо:

• Зачистить изоляцию провода на необходимую длину;
• Вставить провод в гильзу до упора;
• Произвести опрессовку двумя-трёмя ударами клещей по центру гильзы;
• Не допускать перегрева или деформации корпуса во время операции.

Безопасность и стандарты

Гильза изолированная нулевая MJPT 95N соответствует требованиям безопасности для электроустановок напряжением до 1 кВ. Конструкция исключает риск возникновения дугового замыкания благодаря герметизации и наличию контактной смазки внутри. Соответствует нормам ГОСТ Р 50571 и рекомендациям ПУЭ для воздушных ЛЭП.

Преимущества

• Высокая механическая прочность - соединение сохраняет 100% прочности оригинального провода СИП-2;
• Автоматическая защита от окисления - внутренняя смазка продлевает жизнь контакта;
• Устойчивость к окружающей среде - не боится холода, жары, влаги, соли, УФ-излучения;
• Визуальный контроль - цветовая маркировка позволяет легко отличить нужную модель среди других;
• Долгий срок службы - гарантия 84 месяца подтверждает надёжность материала и технологии производства.

Ограничения применения

• Не применяется для фазных проводов - только для нулевой жилы СИП-2;
• Не предназначен для соединений подземных кабелей или в распределительных шкафах;
• Несовместима с медными проводами - материал гильзы алюминиевый, требует однородности металла;
• Не допускается использование без пресс-клещей - любые другие способы монтажа недопустимы;
• Не следует применять при температурах ниже –60 C или выше +50 C - выход за границы снижает надёжность.

Примеры использования

• Соединение нулевых проводов СИП-2 между соседними столбами в деревне или на участке частного дома;
• Ремонт повреждённого ответвления от ЛЭП после зимнего обледенения;
• Обустройство новых воздушных линий в регионах с холодным климатом - Красноярск, Якутск, Чукотка;
• Подключение кабеля от столба к входному щиту многоквартирного дома через пролёт.

Практические советы

• Выбирая гильзу, всегда проверяйте точное соответствие сечения провода - 95 мм2 - и тип провода - СИП-2. Другие модели не подходят.
• Перед монтажом осмотрите гильзу: поверхность должна быть целой, без трещин, а цвет - чёрным, без пятен и потёртостей.
• Используйте только сертифицированные пресс-клещи, адаптированные под гильзы EKF PROxima. Неправильно выбранный инструмент вызывает плохую опрессовку.
• После монтажа проверьте качество соединения: попробуйте слегка покрутить провод - он не должен двигаться внутри гильзы.
• На объектах с высокой влажностью или близостью к морю дополнительно контролируйте состояние гильзы каждые 2–3 года - хотя она устойчива, профилактика важна.
