Гильза кабельная алюмомедная ГАМ 95-50 | 90844 КВТ

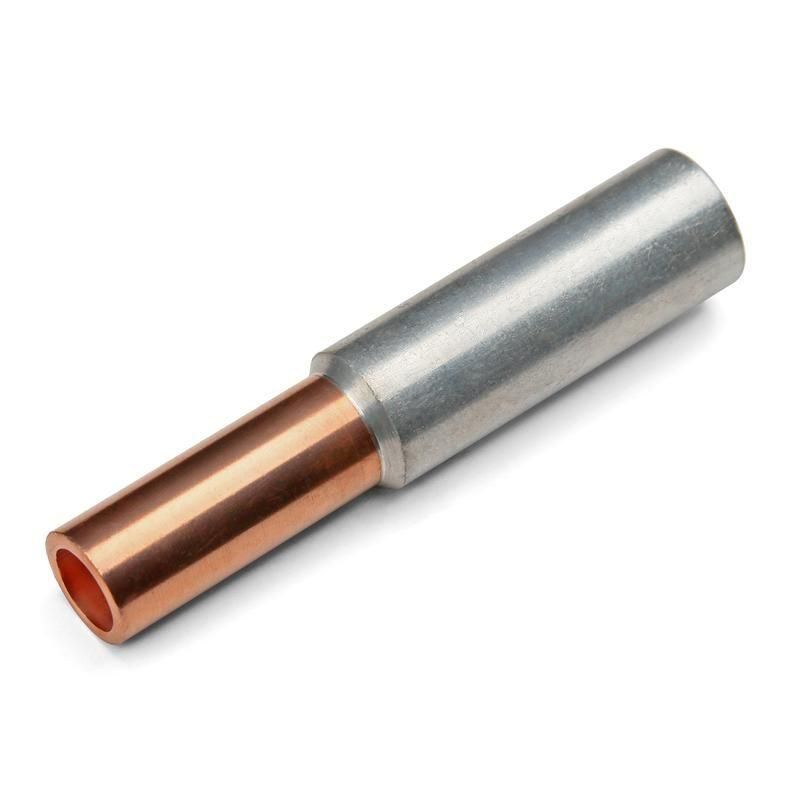

Гильза кабельная алюмомедная ГАМ 95/50 КВТ предназначена для надёжного соединения алюминиевой и медной жил кабеля методом опрессовки. Благодаря уникальной конструкции, этот компонент обеспечивает долговечный контакт между разными металлами без образования гальванической пары. Применяется в силовых сетях до 1 кВ, особенно там, где требуется переход с алюминиевого провода на медный - например, при подключении оборудования, распределительных щитов или ремонтных работах в старых сетях.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 95/50 КВТ используется для соединения алюминиевой жилы сечением 95 мм2 и медной жилы сечением 50 мм2. Подходит для работы в электрических сетях переменного тока до 1 кВ. Часто применяется при реконструкции старых линий, где необходимо заменить алюминиевые провода на медные без изменения всей трассы. Также удобна при подключении медных кабелей к алюминиевым шинам в распределительных устройствах.

Технические характеристики

• Материал: алюминий марки АД1 (электротехнический), медь марки М1
• Рабочее напряжение: до 1 кВ
• Сечение алюминиевой части: 95 мм2
• Сечение медной части: 50 мм2
• Конструкция: цельная, несварная, с внутренней перегородкой
• Способ соединения металлов: фрикционная сварка - создаёт молекулярную связь между алюминием и медью
• Функция перегородки: регулирует глубину захода жил и препятствует протеканию изоляционного масла (при использовании с масляными кабелями)

Совместимость и монтаж

Гильза кабельная алюмомедная ГАМ 95/50 КВТ совместима с кабелями, имеющими соответствующие сечения жил: алюминиевую жилу 95 мм2 и медную жилу 50 мм2. Для монтажа необходима специальная опрессовывающая матрица, подходящая по форме и размеру гильзы. Убедитесь, что жилы зачищены на длину, указанную в документации производителя - перегородка внутри гильзы служит ориентиром. Нельзя использовать гильзу с жилами большего или меньшего сечения - это снижает механическую прочность и увеличивает риск нагрева.

Преимущества

• Исключает образование гальванической пары благодаря цельной конструкции и фрикционной сварке - повышает срок службы соединения
• Перегородка гарантирует точный заход жил, исключая ошибки при монтаже
• Обеспечивает высокую токовую нагрузку даже при переходе с более крупного алюминиевого провода на меньший медный
• Не требует дополнительной герметизации или смазки - материал и конструкция уже адаптированы для длительной эксплуатации

Ограничения применения

• Не предназначен для использования в цепях выше 1 кВ - применение при повышенном напряжении недопустимо
• Не подходит для многожильных кабелей с большим количеством тонких проволочек - возможен неравномерный контакт
• Запрещено использовать с кабелями, у которых сечение жил отличается от указанных 95/50 мм2 - это нарушает тепловой режим и механическую целостность
• Не следует применять в условиях постоянного воздействия открытого пламени или экстремальных температур выше +80 C

Примеры использования

• Подключение медного кабеля от автоматического выключателя к алюминиевой шине в распределительном щите
• Ремонт участка воздушной ЛЭП, где алюминиевый провод переходит на медный ввод в здание
• Соединение алюминиевого кабеля 95 мм2 с медным кабелем 50 мм2 при модернизации системы питания насосной станции
• Установка в кабельных муфтах при замене участка сети с алюминиевых на медные жилы

Практические советы

• Перед опрессовкой обязательно зачистите жилы до металлического блеска - оксидная плёнка на алюминии снижает качество контакта
• Используйте только те матрицы, которые рекомендованы производителем КВТ для гильз ГАМ - некорректный инструмент деформирует гильзу
• Проверьте, чтобы жила полностью вошла до перегородки - это гарантирует максимальную площадь контакта
• После опрессовки проверьте соединение на прочность легким рывком - если жила выскальзывает, соединение бракованное
• Гильза ГАМ 95/50 КВТ не требует термоусадки, но при необходимости можно дополнительно закрыть её термоусадочной трубкой для защиты от внешних факторов
