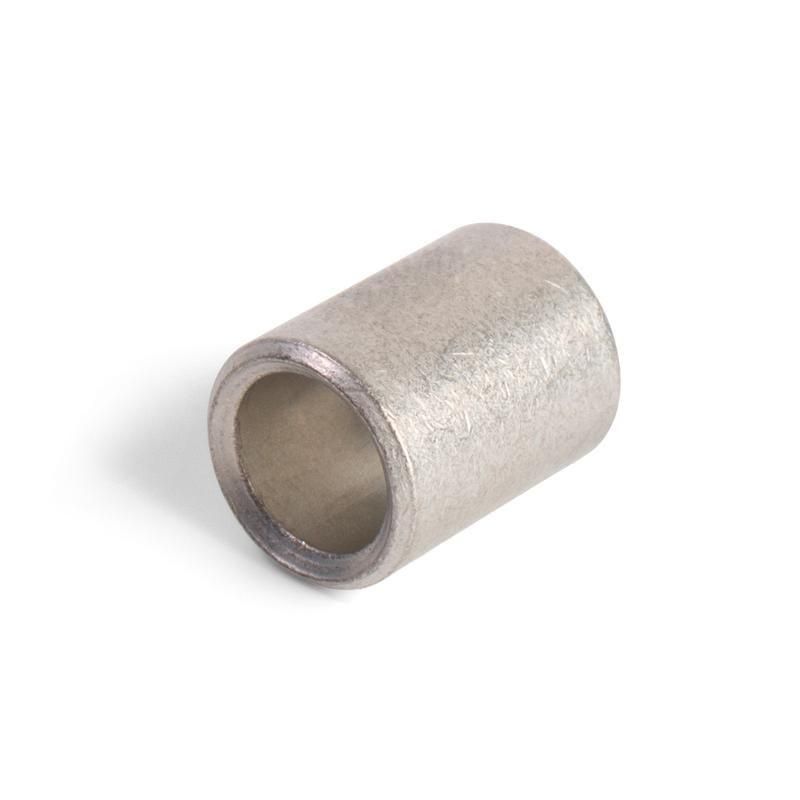

Гильза кабельная ГМЛ-П 4 луженая под опрессовку медн. КВТ 92333

Гильза кабельная ГМЛ-П 4 медная луженая под опрессовку от бренда КВТ - это надёжный элемент для параллельного соединения медных проводов методом опрессовки. Подходит для монтажа в распределительных коробках, на станциях и в устройствах с ограниченным пространством, работает при напряжении до 1 кВ.

Назначение и область применения

Гильза ГМЛ-П 4 предназначена для создания прочного и долговечного соединения между двумя или более медными проводами - сплошными или многожильными, круглой формы. Соединение выполняется путём опрессовки специальным инструментом. Применяется там, где требуется надёжный контакт без пайки: в распаячных коробках, силовых щитах, на транспорте, в промышленном оборудовании, системах автоматизации и освещения.

Технические характеристики

• Материал: Электротехническая медь марки М1 - высокая проводимость и механическая устойчивость.
• Покрытие: Лужёное, олово-висмутовое - повышает коррозионную стойкость и снижает окисление контактов.
• Рабочее напряжение: До 1 кВ - безопасно для сетей низкого напряжения (бытовых и промышленных).
• Тип соединения: Параллельный - провода заходят с двух сторон, перекрываются внутри гильзы.
• Форма: Короткая - компактная конструкция для плотных мест сборки.
• Совместимость с проводниками: Сплошные, многожильные, круглые - универсальность для большинства типов кабеля.
• Конструкция: Сквозная - позволяет вставлять провода с обоих концов, формируя единый токопроводящий канал.
• Исполнение: Стандартное - соответствует требованиям для внутренней установки в помещениях.
• Климатическое исполнение: Т2 - рассчитана на работу в условиях умеренного климата с возможностью повышенной влажности.

Совместимость и монтаж

Гильза ГМЛ-П 4 совместима с проводами различного сечения - в рамках одного диапазона можно соединить провода разного диаметра в одной линии или сделать ответвление. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под размер гильзы. Фаски на краях упрощают введение проводника - не требуют предварительной зачистки или выравнивания жил. Диаметр посадки подбирается по сечению провода: проверьте соответствие в таблице производителя перед использованием. Установка допускается в распаячных коробках, шкафах управления, на панелях оборудования.

Безопасность и стандарты

Гильза ГМЛ-П 4 медная луженая под опрессовку соответствует требованиям к изоляционной безопасности для работы при напряжении до 1 кВ. Лужёное покрытие снижает риск возникновения электрохимической коррозии, что увеличивает срок службы соединения. Нет открытых токоведущих частей после монтажа - исключён доступ к оголённым проводам. Не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая надёжность соединения благодаря однородному материалу (медь + лужение) и равномерному давлению при опрессовке.
• Увеличенный диапазон сечений - одна гильза заменяет несколько моделей, экономит место и время.
• Матовая поверхность лужения с висмутом - лучше сохраняет защитные свойства при циклических нагрузках и влажности.
• Короткая форма - удобна для монтажа в тесных пространствах, где не хватает места для длинных гильз.
• Не требует пайки - быстрый монтаж, отсутствие риска перегрева изоляции.

Ограничения применения

• Не предназначен для соединения алюминиевых или комбинированных (алюмомедных) проводов - только медные.
• Не используется вне помещений без защиты от прямого воздействия воды и УФ-лучей - хотя лужение устойчиво к коррозии, сама гильза не имеет IP-защиты корпуса.
• Не рекомендуется для переменных нагрузок выше 1 кВ - превышение напряжения может вызвать пробой изоляции рядом с соединением.
• Требует точного подбора инструмента для опрессовки - использование неподходящих клещей приведёт к слабому контакту или деформации.

Примеры использования

• Подключение трёх жил кабеля в распаячной коробке - один вход, два выхода.
• Объединение проводов разного сечения (например, 4 мм2 и 6 мм2) в одном месте для питания группы светильников.
• Создание ответвления от основного кабеля в щите управления станком.
• Замена старого паяного соединения в старом оборудовании на более надёжное опрессованное.

Практические советы

• Перед опрессовкой обязательно зачистите жилы на длину, равную половине длины гильзы - не меньше, не больше.
• Проверяйте, чтобы провода полностью вошли в гильзу - они должны почти достать до середины.
• Используйте инструмент с регулируемым усилием - переопрессовка может повредить медь, недостаточное - ослабит контакт.
• После монтажа проверяйте соединение на прочность легким растяжением - если провод вытягивается, значит, опрессовка выполнена некорректно.
• Храните гильзы в сухом месте - даже с лужением длительное воздействие влаги может снизить качество контакта.
