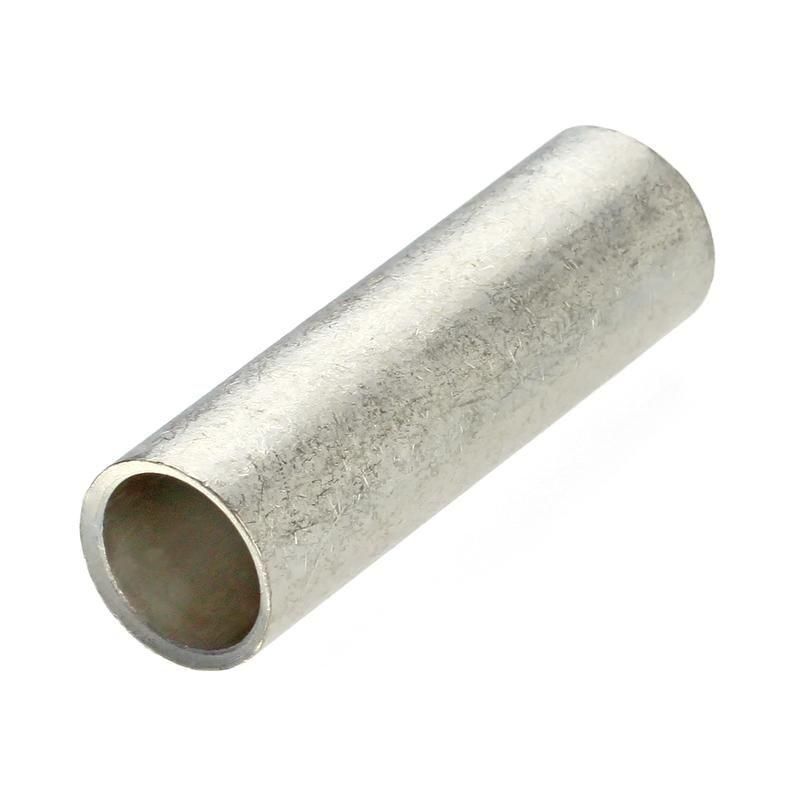

Гильза кабельная ГМЛ 35-10 (100 шт/упак) | 92332 КВТ

Гильза кабельная ГМЛ 35-10 КВТ предназначена для надёжного соединения медных кабелей методом опрессовки, особенно там, где важна устойчивость к коррозии и работа при напряжении до 10 кВ. Бренд КВТ и артикул 92332 указывают на соответствие промышленным стандартам и применение в энергетических системах.

Назначение и область применения

Гильза кабельная ГМЛ 35-10 КВТ используется для создания механически прочных и электрически надёжных соединений между медными токоведущими жилами. Применяется в распределительных устройствах, силовых кабельных линиях, подстанциях и других объектах с рабочим напряжением до 10 кВ. Подходит для соединения кабелей 5–6 классов гибкости; для более жёстких жил (2–3 класс) требуется подбор по специальной таблице.

Технические характеристики

• Материал: электротехническая медь марки М2
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Рабочее напряжение: до 10 кВ
• Конструкция: сквозная, без перегородок
• Соответствие: внутренние и внешние диаметры по ГОСТ 23469
• Подходящий класс гибкости жил: 5–6 (для 2–3 класса - необходим подбор)

Совместимость и монтаж

Гильза ГМЛ 35-10 КВТ совместима с гидравлическими прессами бренда КВТ и требует использование специальных MW-образных матриц для качественной опрессовки. Эти матрицы обеспечивают равномерное деформирование стенок гильзы вокруг жилы, исключая повреждение металла и снижение контакта. Установка выполняется после зачистки изоляции и запрессовки жилы в гильзу одним циклом давления. Неправильно выбранные матрицы или некорректный усилие приводят к плохому контакту или трещинам в меди.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 23469, что гарантирует безопасность работы при высоких напряжениях. Лужение с добавлением висмута увеличивает срок службы в условиях повышенной влажности и температурных колебаний. Соединение не выделяет токсичных веществ, не воспламеняется и не способствует распространению пламени.

Преимущества

• Высокая коррозионная стойкость благодаря олово-висмутовому покрытию - предотвращает окисление даже во влажной среде
• Стандартные размеры позволяют использовать гильзу с наконечниками по ГОСТ 7386 без адаптаций
• Сквозная форма обеспечивает одновременную опрессовку двух жил - удобство при ответвлениях и переходниках
• Матовая поверхность лужения снижает риск образования микроскопических шероховатостей, которые могут вызывать корона discharge

Ограничения применения

• Не алюминиевые кабели - материал гильзы предназначен только для меди
• Запрещено использовать с жилами 2–3 класса гибкости без точного подбора по таблице - возможен недостаточный контакт
• Не предназначена для многожильных кабелей с частичной компрессией - требуется полная запрессовка всей площади сечения
• Не следует применять в местах постоянного механического воздействия без дополнительной защиты (например, в каналах с движущимися элементами)

Примеры использования

• Соединение фазных жил в кабельных муфтах 10 кВ
• Участки ответвлений в подземных кабельных сетях
• Объединение жил в распределительных щитах на промышленных предприятиях
• Ремонтные соединения в кабельных линиях тепловых и гидроэлектростанций

Практические советы

• Перед установкой обязательно проверьте диаметр жилы - он должен точно соответствовать указанному для модели ГМЛ 35-10
• Для жил 2–3 класса гибкости используйте таблицу совместимости от КВТ - иначе возможно проскальзывание или перегрев
• Чистите жилу перед вставкой - грязь и оксиды нарушают качество опрессовки
• Выбирайте матрицу именно MW-формы - другие типы дают неравномерное сдавливание
• Проверяйте результат опрессовки: гильза должна плотно обхватить жилу без зазоров, без видимых трещин и перекосов
