Гильза кабельная ГМЛс 1,5 (100шт/упак) | 88075 КВТ

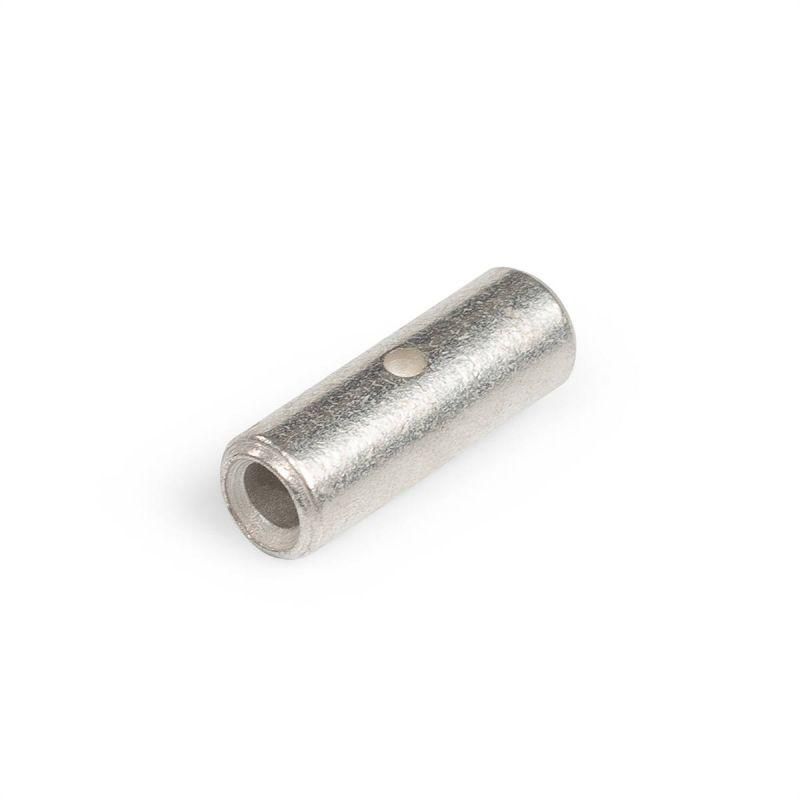

Гильза кабельная ГМЛс 1,5 КВТ - это стыковое соединение для медных жил кабелей с рабочим напряжением до 10 кВ. Бренд КВТ предлагает эту гильзу как часть комплексного решения для надёжного монтажа силовых цепей, где важна долговечность и безопасность соединений.

Назначение и область применения

Гильза кабельная ГМЛс 1,5 КВТ предназначена для соединения встык двух медных жил кабеля или провода с сечением 1,5 мм2. Применяется там, где требуется прочное, герметичное и долговечное соединение без механической нагрузки на жилы. Подходит для монтажа в распределительных щитах, кабельных муфтах, на воздушных линиях и внутри оборудования. Не используется для соединения алюминиевых или комбинированных жил.

Технические характеристики

• Поперечное сечение жил: 1,5 мм2
• Номинальное напряжение: до 10 кВ
• Материал: медь марки М1 (электротехническая, высокой чистоты)
• Покрытие: лужёное - олово-висмутовый сплав, устойчивый к коррозии
• Тип соединения: стыковый - соединяет две жилы конец в конец
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Исполнение: стандартное - без дополнительной изоляции
• Наличие контрольного окна: да - позволяет визуально проверить глубину захода жилы
• Подходит для проводников: да - только медные однопроволочные и многопроволочные жилы

Совместимость и монтаж

Гильза кабельная ГМЛс 1,5 КВТ совместима только с медными жилами сечением 1,5 мм2. Для монтажа необходима пресс-клещи с подходящими матрицами от КВТ - использование несоответствующего инструмента снижает надёжность соединения. Перед опрессовкой зачищают изоляцию на длину, соответствующую длине гильзы. Жилы вставляют с обоих концов до упора - контрольное окно показывает, что жила достигла стопорной перегородки. После опрессовки соединение не требует дополнительной изоляции, но при необходимости можно использовать термоусадочные трубки или изолирующие колпачки.

Безопасность и стандарты

Гильза кабельная ГМЛс 1,5 КВТ рассчитана на работу в сетях до 10 кВ и соответствует требованиям к качеству соединений в электроустановках. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и исключает риск нагрева в месте контакта. Соединение не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимальные потери энергии
• Олово-висмутовое покрытие защищает от коррозии даже во влажной среде
• Контрольное окно исключает ошибки при монтаже - видно, что жила полностью вошла
• Длинная форма гильзы обеспечивает равномерную деформацию при опрессовке - прочнее и надёжнее
• Часть единой системы КВТ - легко подобрать совместимые наконечники и инструмент

Ограничения применения

• Не применяется для алюминиевых, стальных или композитных жил
• Запрещено применять при наличии осевой нагрузки на соединение - гильза не воспринимает растяжение
• Не предназначена для работы вне закрытых устройств без дополнительной защиты от внешних воздействий
• Не рекомендуется для частых изгибов или вибрационных зон - возможна усталостная трещина
• Требуется точный подбор инструмента - некорректная опрессовка приведёт к плохому контакту

Примеры использования

• Соединение фазных жил в кабельной муфте на ВЛ-10 кВ
• Объединение жил в распределительном шкафу промышленного станка
• Ремонт повреждённого участка кабеля в подземной канализации
• Узлы питания автоматики на конвейерах с повышенной влажностью

Практические советы

• Перед установкой всегда проверяйте, что сечение жилы точно 1,5 мм2 - пере- или недосечение снижают надёжность
• Используйте только матрицы, рекомендованные КВТ для этой модели - они указаны в руководстве по инструменту
• После опрессовки слегка потяните жилы - если они не выходят из гильзы, соединение выполнено правильно
• Если работа в агрессивной среде (высокая влажность, химикаты), дополнительно изолируйте место соединения термоусадкой
• Храните гильзы в сухом месте - хотя покрытие защищает, длительное воздействие влаги может вызвать помутнение поверхности
