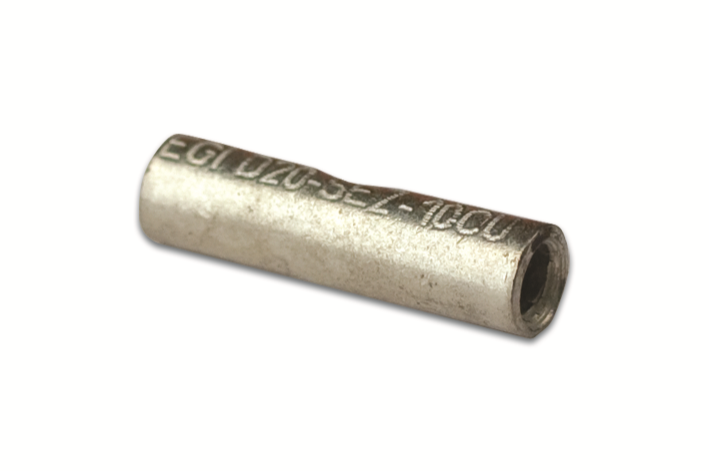

Гильза медная луженная для жилы 500кв.мм (ГМЛ) | 2S720 DKC ДКС

Гильза медная луженная для жилы 500 кв.мм (ГМЛ, ГМЛ-DKC) от бренда DKC используется для надёжного соединения медных жил кабелей большого сечения - например, при монтаже силовых цепей, шинопроводов или оборудования высокой мощности. Артикул 2s720 соответствует серийному решению Quadro, обеспечивающему стабильный контакт даже в тяжёлых условиях.

Назначение и область применения

Гильза медная луженная для жилы 500 кв.мм (ГМЛ, ГМЛ-DKC) применяется для создания постоянного электрического соединения между двумя медными жилами кабелей. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании и системах энергоснабжения, где требуется передача больших токов без потерь.

Технические характеристики

• Сечение жилы: 500 мм2
• Материал: медь М1 (чистота 99,9%)
• Покрытие: лужение - слой олова для защиты от окисления
• Форма: симметричная, с внутренним ограничителем для равномерного введения жилы с обоих концов
• Стандарт изготовления: соответствие требованиям к кабельным соединителям для медных жил

Совместимость и монтаж

Гильза медная луженная для жилы 500 кв.мм (ГМЛ, ГМЛ-DKC) совместима с однопроволочными и многожильными медными кабелями того же сечения. Для установки используйте пресс-клещи с матрицей, подходящей под размер гильзы. Убедитесь, что зачищенная часть жилы полностью помещается внутри гильзы до ограничителя - это гарантирует максимальную площадь контакта и предотвращает перегрев. После опрессовки проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Изготовление гильзы выполнено из меди М1, соответствующей требованиям GOST 859 и IEC 60228. Лужение повышает безопасность соединений в средах с повышенной влажностью или химической активностью. Применение гильзы не требует специальных мер безопасности сверх обычных правил работ с электрооборудованием.

Преимущества

• Луженая поверхность снижает риск окисления - продлевает срок службы соединения
• Внутренний ограничитель позволяет точно выдерживать глубину ввода жилы, исключая перекосы и плохой контакт
• Высокая теплопроводность меди обеспечивает минимальные потери при прохождении тока
• Устойчивость к коррозии делает её пригодной для использования во внешних и сырых помещениях

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - возможна гальванопара и быстрый выход из строя
• Работает только с жилами сечением 500 мм2; использование с меньшим или большим сечением недопустимо
• Не предназначен для частых демонтажей - после опрессовки соединение считается постоянным
• Требуется применение профессионального пресс-инструмента; ручная затяжка болтами не допускается

Примеры использования

• Подключение выводов силового трансформатора к шинопроводу
• Соединение фазных жил в распределительных щитах крупных заводов
• Объединение кабелей питания в системах бесперебойного электроснабжения
• Замена участка кабеля большой протяжённости с сохранением целостности контура

Практические советы

• Перед монтажом обязательно зачистите жилу до металлического блеска - удалите оксидную плёнку
• Выбирайте пресс-матрицу, указанную производителем для гильзы ГМЛ-DKC - неверный инструмент деформирует соединение
• Проверяйте плотность опрессовки: если видны зазоры или трещины - замените гильзу
• Храните гильзы в сухом месте - хотя они луженные, длительное воздействие влаги может повредить покрытие
• Артикул 2s720 - единственный вариант этой модели в серии Quadro; другие номера не являются аналогами
