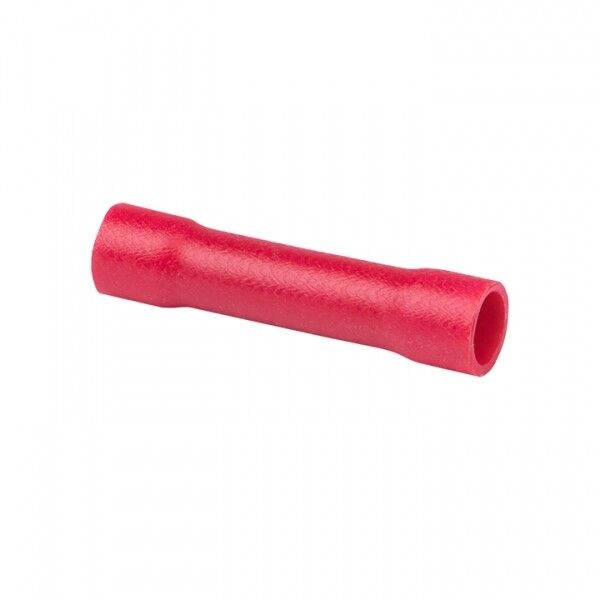

Гильза соединительная изолированная ГСИ 1.5 (уп.50шт) EKF PROxima | gsi-1.5

Гильза соединительная изолированная ГСИ 1.5 от EKF PROxima предназначена для надёжного стыкового соединения однопроволочных и многожильных медных проводов сечением 0,25–1,5 мм2 методом опрессовки. Упакованы по 50 штук, подходят для монтажа в распределительных коробках, щитах и на оборудовании с повышенными требованиями к безопасности.

Назначение и область применения

Гильза соединительная изолированная ГСИ 1.5 используется для создания прочного и долговечного электрического соединения между двумя концами провода - так называемого стыкового соединения. Подходит для работы с медными проводниками любого типа, включая одножильные и многожильные. Применяется в силовых и слаботочных сетях: в бытовых и промышленных электроустановках, на пультах управления, в распределительных щитах, на станках и конвейерах. Благодаря изолирующему покрытию не требует дополнительной изоляции после монтажа.

Технические характеристики

• Материал проводника: медь, лужённая - улучшает контактную способность и предотвращает окисление;
• Номинальное сечение провода: 0,25–1,5 мм2 - соответствуетAWG 15–23;
• Номинальный ток: 19 А - допустимая нагрузка при нормальных условиях;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного и постоянного тока до этого значения;
• Материал изоляции: ПВХ пластикат - термостойкий, устойчив к химическим воздействиям и механическим повреждениям;
• Цвет изоляции: красный - стандартизированный цвет для удобства идентификации сечения;
• Диаметр внутреннего канала: 1,7 мм - позволяет свободно проходить проводам нужного сечения;
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях;
• Способ монтажа: опрессовка - требуется специальный клещевой инструмент;
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке;
• Исполнение: прямое - провода вставляются с двух сторон, выходят параллельно;
• Гарантия: 84 месяца - подтверждает качество материала и технологии производства.

Совместимость и монтаж

Гильза совместима с любыми медными проводами внутри указанного сечения - как одножильными, так и многожильными. Для установки необходимо использовать пресс-клещи с матрицей, соответствующей размеру гильзы. Монтаж выполняется следующим образом:

1. Зачистить конец провода на длину, соответствующую длине металлической части гильзы (без изоляции);
2. Вставить провод в один край гильзы до упора - ориентиром служит стопорная выступающая метка посередине;
3. Второй провод вставить с противоположной стороны также до упора;
4. Произвести опрессовку в двух местах - по одному с каждой стороны от центральной отметки.

Не используйте обычные плоскогубцы - они не обеспечивают плотного и равномерного сжатия, что снижает надёжность соединения.

Безопасность и стандарты

Гильза ГСИ 1.5 выполнена в соответствии с требованиями к качеству и безопасности для комплектующих электромонтажа. Лужёное покрытие препятствует образованию оксидов, снижает переходное сопротивление и увеличивает срок службы соединения. Изоляция из ПВХ не распространяет горение и сохраняет целостность при перегреве до +80 C. Соответствует рекомендациям по использованию в помещениях с нормальными условиями эксплуатации.

Преимущества

• Уже имеет изоляцию - не нужны дополнительные колпачки, термоусадка или изолента;
• Центральная стопорная метка исключает неверную вставку провода - минимизирует риск плохого контакта;
• Электролитическое лужение гарантирует стабильный контакт даже при длительной работе;
• Высокая степень защиты от влаги и пыли благодаря герметичной опрессовке;
• Удобная упаковка по 50 штук - экономично для крупных проектов и мастерских.

Ограничения применения

Гильза ГСИ 1.5 не предназначена для соединения алюминиевых проводов - материал несовместим, возможна коррозия и потеря контакта. Также не следует применять её для проводов сечением менее 0,25 мм2 или более 1,5 мм2 - это нарушит механическую прочность и тепловые режимы. Недопустимо использование в открытых участках с постоянным воздействием прямого солнечного света - ПВХ со временем становится хрупким. Не применяйте в зонах с частыми вибрациями без дополнительной фиксации - возможно ослабление соединения.

Примеры использования

• Объединение жил в распределительной коробке квартиры перед заменой старой проводки;
• Соединение контрольных проводов в автоматическом шкафе управления;
• Монтаж питания на двигателе насоса или конвейере с ограниченным пространством;
• Ремонт поврежденного участка кабеля в освещении на улице - при условии защиты от воды и механических ударов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше выбрать гильзу с минимальным запасом по сечению, чем слишком большую;
• При опрессовке всегда используйте правильную матрицу - она указывается на инструменте или в руководстве;
• Проверяйте результат: хорошее соединение не должно позволять проводам двигаться внутри гильзы;
• Храните гильзы в сухом месте - хотя изоляция защищает, длительное попадание влаги может повлиять на адгезию ПВХ;
• Для массового монтажа закупайте сразу несколько упаковок - цветовая маркировка (красный = 1,5 мм2) помогает избежать путаницы при сборке.
