Гильза соединительная изолированная ГСИ 2.5 (100шт/упак) серия EasyFix |90907 | КВТ

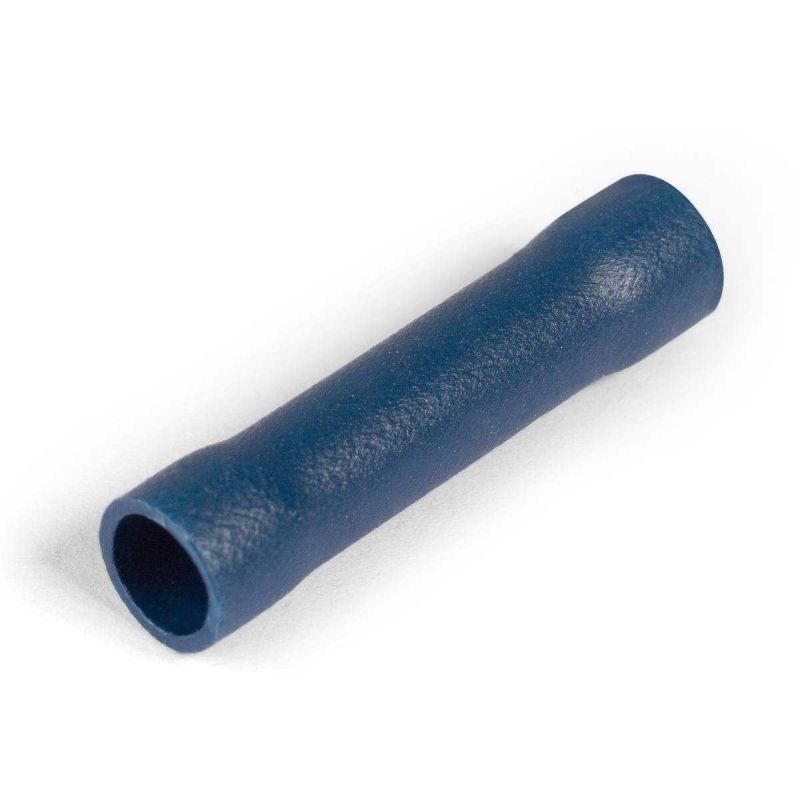

Гильза соединительная изолированная ГСИ 2.5 серия EasyFix КВТ - это надёжный стыковой соединитель для многожильных медных проводов, предназначенный для опрессовки с сохранением изоляции. Благодаря латунной гильзе с лужёным покрытием и самозатухающей изоляции ПВХ, изделие обеспечивает прочное и безопасное соединение в условиях повышенной нагрузки, особенно в распределительных щитах и на промышленном оборудовании.

Назначение и область применения

Гильза соединительная изолированная ГСИ 2.5 серия EasyFix КВТ используется для создания стыковых соединений между двумя многожильными медными проводниками сечением до 2,5 мм2. Применяется в электромонтаже: в распределительных коробках, шкафах управления, на станках, конвейерах и других устройствах, где требуется надёжное и долговечное соединение без сварки или пайки. Подходит для внутренней установки в сухих и умеренно влажных помещениях.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Максимальное рабочее напряжение: 690 В
• Материал гильзы: латунь Л63, бесшовная цельнотянутая трубка
• Покрытие гильзы: электролитическое лужение - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: самозатухающий ПВХ класса V-0 по UL94 - не распространяет горение
• Термостойкость изоляции: до 75 C
• Форма: длинная гильза - увеличивает зону контакта и механическую прочность
• Цвет изоляции: синий - стандартизированный цвет для нулевых проводников (по практике монтажа)
• Тип соединения: стыковой - два провода вводятся с противоположных сторон
• Подходит для: многожильных медных проводов

Совместимость и монтаж

Гильза соединительная изолированная ГСИ 2.5 серия EasyFix КВТ совместима с обычными клещами для опрессовки, рассчитанными на сечения до 10 мм2. Опрессовка выполняется **поверх изоляционного корпуса** - это исключает необходимость снятия изоляции перед монтажом. Для правильного соединения:

• Зачистите концы проводов на длину, соответствующую длине гильзы (обычно 8–10 мм)
• Вставьте провода с двух сторон до упора - стопорная вытяжка в центре гильзы контролирует глубину входа
• Разверните клещи так, чтобы матрица плотно охватывала изоляцию, а не металл
• Не используйте инструмент с малым усилием - недостаточная опрессовка снижает контакт

Фаски на краях гильзы облегчают введение проводов, особенно при работе в тесных местах.

Безопасность и стандарты

• Изоляция соответствует классу самозатухаемости V-0 по UL94 - не поддерживает горение
• Рабочее напряжение 690 В позволяет применять гильзу в сетях до 600 В переменного тока (соответствует требованиям IEC 60364)
• Термостойкость 75 C гарантирует работу в нормальных температурных режимах электрооборудования

Преимущества

• Опрессовка поверх изоляции - экономит время и исключает риск повреждения жил при зачистке
• Лужёная латунь обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Стопорная вытяжка в центре - гарантированно выравнивает положение проводов внутри гильзы
• Широкий допуск по сечению (до 10 мм2) позволяет использовать одну гильзу для соединения проводов разного сечения - например, 1,5+2,5 мм2
• Синий цвет изоляции удобен для быстрой идентификации нулевых проводников

Ограничения применения

• Не предназначен для одножильных проводов - требует многожильной структуры для равномерной деформации при опрессовке
• Не рекомендуется для открытой прокладки на улице - ПВХ не устойчив к УФ-излучению и экстремальным перепадам температур
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - изоляция ПВХ может разрушаться
• Максимальная температура окружающей среды - 75 C; при более высоких значениях возможна потеря герметичности изоляции

Примеры использования

• Соединение нулевого провода в распределительном щите: один провод от ввода, второй - к группе розеток
• Добавление ответвления к существующей линии: например, подключение нового светильника к уже смонтированному проводу 2,5 мм2
• Объединение проводов разного сечения в одном месте: 1,5 мм2 + 2,5 мм2 в одной гильзе - без необходимости использования трёхсоединительных клемм
• Ремонт повреждённого участка кабеля в шкафу управления - замена сегмента без полной замены кабеля

Практические советы

• Перед монтажом проверьте, что провода полностью вставлены до стопора - неверная глубина снижает надёжность контакта
• Используйте клещи с подходящими матрицами - для гильз серии EasyFix КВТ подойдут универсальные матрицы 10 мм2
• После опрессовки слегка потяните провода - соединение не должно расходиться
• Не применяйте гильзу в качестве изолятора для напряжений выше 690 В - даже если она работает при 600 В, запас прочности ограничен
• Храните в сухом месте - влага может вызвать коррозию лужёного слоя при длительном контакте
