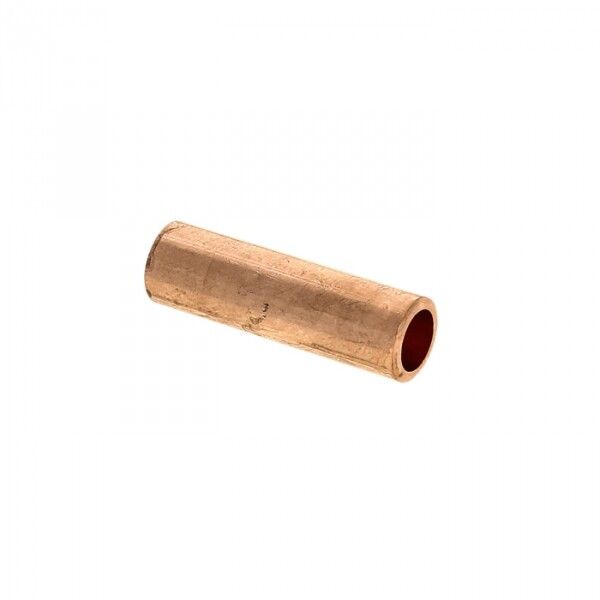

Гильза соединительная медная GT-150-19 (ГМ) EKF PROxima |

Гильза соединительная медная (ГМ, ГТ-150-19(ГМ)) от EKF PROxima предназначена для надёжного соединения медных жил кабелей и проводов сечением до 150 мм2. Применяется в силовых цепях до 35 кВ, где важна механическая прочность и долговечность контакта.

Назначение и область применения

Гильза соединительная медная (ГМ, ГТ-150-19(ГМ)) используется для создания постоянного электрического соединения между двумя медными жилами. Подходит для работы в распределительных устройствах, кабельных муфтах, на подстанциях и в других местах, где требуется высокая надёжность соединения. Особенно эффективна там, где возможны вибрации, нагрузки на растяжение или перепады температур.

Технические характеристики

• Материал: медь (цельнотянутая трубка, марка КВ.М)
• Номинальное поперечное сечение: 150 мм2
• Номинальный ток: 350 А
• Номинальное напряжение: 35 кВ
• Длина: длинная форма - обеспечивает равномерное распределение давления при опрессовке
• Наружный диаметр: 21 мм
• Внутренний диаметр: 17 мм - соответствует стандартным размерам медных жил
• Тип соединения: полностью защищённое и защищённое от натяжения
• Способ монтажа: опрессовка специальными клещами
• Цвет: бронзовый - естественный цвет меди без покрытия
• Исполнение: прямое - одностороннее соединение без ответвлений
• Количество ответвлений: 1 (только два конца - вход и выход)
• Защитное покрытие: отсутствует - требует внешней изоляции после монтажа
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза соединительная медная (ГМ, ГТ-150-19(ГМ)) совместима со всеми типами медных проводников, включая те, что имеют лаковую изоляцию - её можно не удалять перед установкой. Монтаж выполняется исключительно методом опрессовки с использованием пресс-клещей, подходящих по матрице к диаметру 21 мм. Для качественного соединения необходимо использовать правильный размер матрицы и соблюдать усилие, указанное производителем клещей. После опрессовки обязательна последующая изоляция соединения термоусадочными или изолирующими трубками.

Безопасность и стандарты

Гильза изготовлена в соответствии с требованиями к материалам для высоковольтных соединений. Номинальное напряжение 35 кВ позволяет применять её в сетях среднего класса напряжения. Отсутствие покрытия не снижает безопасность - изделие рассчитано на использование внутри изолированных систем. Климатическое исполнение УХЛЗ гарантирует работу при температурах от −40C до +40C и повышенной влажности.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимальные потери энергии
• Усиленная конструкция - длинная форма предотвращает деформацию при опрессовке
• Стабильное соединение - защищено от механического натяжения, подходит для подвесных и протяжённых трасс
• Работает с лакированной изоляцией - экономит время на подготовке жил
• Долгий срок службы - гарантированные 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил - только для медных
• Не имеет встроенной изоляции - обязательно требует внешней защиты после монтажа
• Не предназначен для частых разъединений - служит для постоянного соединения
• Не рекомендуется для открытой прокладки без корпуса или кожуха - отсутствие покрытия делает её уязвимой к окислению в агрессивной среде

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×150 в распределительном щите
• Обвязка медных шин в ячейках КРУ 10–35 кВ
• Переход между участками кабельной линии при ремонте или удлинении
• Соединение в кабельных муфтах для подземной прокладки

Практические советы

• Проверьте соответствие диаметра жилы внутреннему диаметру гильзы - 17 мм подходит для жил 150 мм2, но не для меньших сечений
• Используйте пресс-клещи с матрицей, рассчитанной на 21 мм - некорректный инструмент повредит гильзу
• После опрессовки проверьте качество соединения: не должно быть трещин, зазубрин или слабого контакта
• Для длительной эксплуатации в условиях влаги или химической активности - используйте термоусадочные трубки с клеевым слоем
• Храните гильзы в сухом месте - хотя медь устойчива, оксидная плёнка может затруднить контакт при плохой подготовке жил
