Гильза соединительная медная луженая GTY-10-5 (ГМЛ) (20шт.) PROxima | gty-10-5r EKF

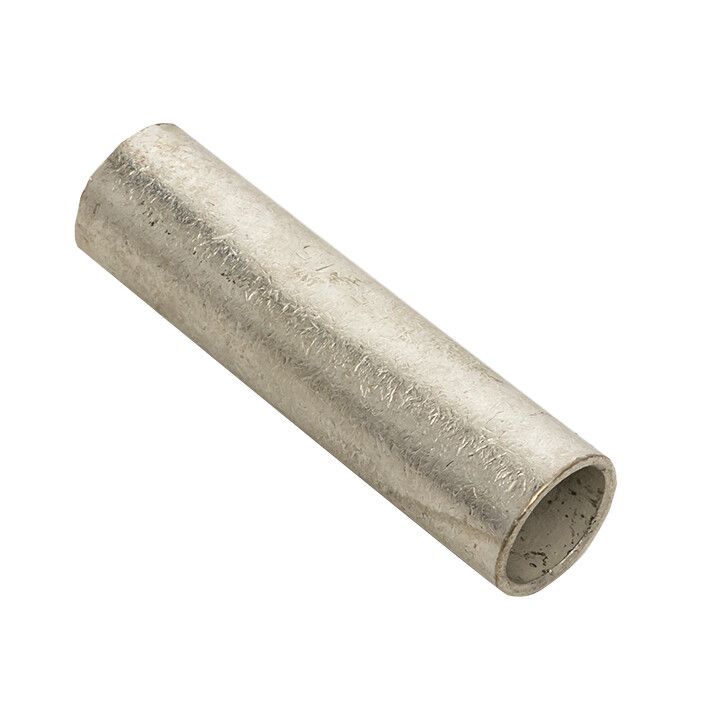

Гильза соединительная медная луженая GTY-10-5 (ГМЛ) от EKF - это надёжный стыковой соединитель для многожильных и одножильных медных проводников сечением 10 кв.мм, предназначенный для создания долговечного контакта в силовых цепях до 35 кВ. Упаковка содержит 20 штук, что удобно для масштабных работ.

Назначение и область применения

Гильза GTY-10-5 (ГМЛ) используется для соединения двух медных проводов методом опрессовки. Подходит для прокладки кабелей в распределительных щитах, на подстанциях, в промышленном оборудовании и других местах, где требуется прочное и устойчивое к коррозии соединение. Применяется в сетях до 35 кВ, включая системы питания станков, конвейеров, освещения и автоматизации.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужёное (олово-висмутовый слой) - предотвращает окисление меди и снижает контактное сопротивление
• Поперечное сечение провода: 10 кв.мм - совместима с проводниками этого сечения
• Тип проводника: поддерживает как многожильные, так и одножильные провода
• Форма: длинная - позволяет равномерно распределить давление при опрессовке
• Номинальный ток: 70 А - рассчитана на постоянную нагрузку до этого значения
• Ряд напряжений: до 35 кВ - соответствует требованиям средневольтовых систем

Совместимость и монтаж

Гильза GTY-10-5 (ГМЛ) совместима с инструментом для опрессовки, имеющим матрицу под сечение 10 кв.мм. Для качественного соединения необходимо:

• Зачистить изоляцию проводов на длину, равную половине длины гильзы
• Вставить два провода с противоположных сторон до упора
• Произвести опрессовку двумя-тремя ударами, используя правильную матрицу
• Не допускать перекоса проводов внутри гильзы - это снижает механическую прочность

Убедитесь, что инструмент для опрессовки сертифицирован для работы с медными гильзами. Нельзя использовать паяльник - соединение будет ненадёжным.

Безопасность и стандарты

Гильза GTY-10-5 (ГМЛ) изготовлена в соответствии с требованиями к соединительным элементам для электромонтажа. Лужёное покрытие повышает безопасность за счёт снижения риска нагрева в месте контакта. Соответствует нормам для установки в закрытых помещениях и на открытых участках при условии защиты от механических воздействий.

Преимущества

• Лужёное покрытие исключает химическую реакцию между медью провода и гильзой - продлевает срок службы соединения
• Высокая проводимость меди гарантирует минимальные потери энергии
• Длинная форма обеспечивает равномерное распределение усилия при опрессовке - меньше риск повреждения жил
• Упаковка по 20 штук - экономична для командной работы и минимизирует необходимость частых заказов

Ограничения применения

• Не применяется для алюминиевых проводов - материал несовместим
• Не предназначен для мобильных или часто изгибаемых кабелей - соединение не выдерживает циклическую деформацию
• Не рекомендуется для внешней установки без дополнительной герметизации - хотя лужение защищает от окисления, сама гильза не является водо- и пылезащитной
• Не следует использовать при температуре выше +90 C длительно - возможна потеря свойств покрытия

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ
• Объединение кабелей питания на промышленном конвейере
• Подключение заземляющих проводников в электроустановках
• Ремонт повреждённого участка кабеля в трансформаторной подстанции

Практические советы

• Перед монтажом проверьте, чтобы сечение провода точно соответствовало 10 кв.мм - меньшие или большие провода приведут к плохому контакту
• Используйте гильзу GTY-10-5 (ГМЛ) только с инструментом, подходящим по типу и размеру матриц
• Храните гильзы в сухом помещении - даже лужёная медь может потерять качество при длительном воздействии влаги и солей
• При работе в условиях повышенной влажности после опрессовки дополнительно изолируйте место соединения термоусадкой или изолентой
• GTY-10-5 (ГМЛ) - часть серии PROxima от EKF; совместима с другими компонентами этой серии для унификации монтажа
