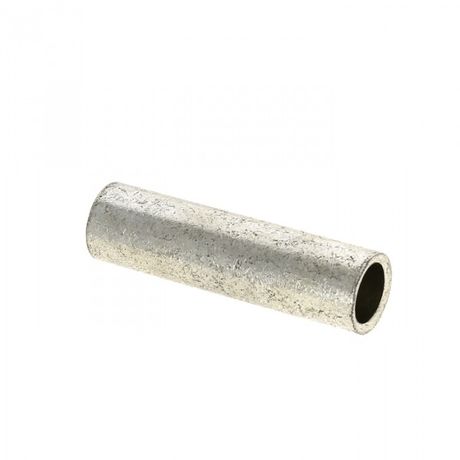

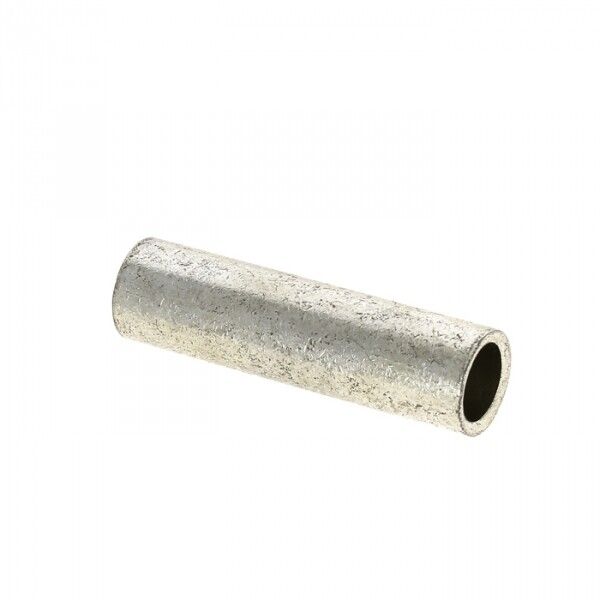

Гильза соединительная медная луженая GTY-35-9 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (артикул gty-35-9) предназначена для надёжного стыкового соединения медных проводников методом опрессовки. Лужёная поверхность обеспечивает устойчивость к коррозии, что особенно важно в условиях повышенной влажности или переменных температур.

Назначение и область применения

Гильза ГМЛ используется для создания прочных и долговечных соединений между двумя медными жилами кабеля или провода. Подходит для работы с проводниками сечением 35 мм2, рассчитана на работу при напряжении до 35 кВ и токе до 135 А. Применяется в распределительных устройствах, силовых щитах, на подстанциях, при монтаже кабельных линий, а также в промышленном оборудовании - например, на конвейерах, насосных станциях и системах автоматизации.

Технические характеристики

• Материал: медь, лужёная поверхность (олово-висмутовое покрытие)
• Тип соединения: стыковой (два провода вставляются с двух сторон)
• Номинальное сечение проводника: 35 мм2
• Номинальный ток: 135 А
• Номинальное напряжение: 35 кВ
• Наружный диаметр: 11 мм
• Внутренний диаметр: 8,5 мм
• Форма: длинная, прямая
• Способ монтажа: опрессовка
• Цвет: серый
• Классификация по AWG: 2
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза ГМЛ совместима исключительно с медными жилами. Для установки требуется пресс-клещи с подходящими матрицами - необходимо использовать матрицу, соответствующую диаметру гильзы (11 мм) и типу соединения. Убедитесь, что зачищенная часть провода полностью помещается внутри гильзы - минимальная длина зачистки должна быть равна длине рабочей части гильзы. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Гильза подходит для проводов с лаковой изоляцией - после удаления изоляции можно сразу выполнять опрессовку.

Безопасность и стандарты

Гильза ГМЛ соответствует требованиям к электроизоляционным соединениям для высоковольтных сетей. Лужёное покрытие снижает риск возникновения переходного сопротивления, что повышает безопасность при длительной нагрузке. Соединение защищено от внешних воздействий - рекомендовано применять в защищённых средах (например, в шкафах, трубах, каналах). Напряжение 35 кВ указывает на возможность использования в распределительных сетях среднего класса напряжения - не предназначен для бытовых цепей 220 В.

Преимущества

• Лужёная поверхность предотвращает окисление меди - продлевает срок службы соединения
• Высокая механическая прочность после опрессовки
• Устойчивость к влаге и химическим воздействиям благодаря защитному слою
• Совместимость с проводами любой степени изоляции, включая лакированную
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не применяется для алюминиевых или многожильных проводов с низкой плотностью заплетения - возможен выход жил из-под опрессовки
• Не предназначена для открытого монтажа без защиты - требует помещения в корпус, канал или трубу
• Не допускается использование с проводами меньшего сечения (менее 35 мм2) - не обеспечивается достаточная площадь контакта
• Запрещено применять в местах постоянного погружения в воду - хотя лужение защищает от коррозии, сама гильза не является герметичной муфтой

Примеры использования

• Соединение медных кабелей в распределительном щите 10(6)/0,4 кВ
• Ремонт повреждённого участка кабельной линии на промышленном объекте
• Объединение фазных жил в зоне входа питания в трансформаторную подстанцию
• Монтаж силового кабеля на конвейере с частотным регулированием

Практические советы

• Перед опрессовкой обязательно зачистите жилы до металлического блеска - даже микроскопический слой оксидов снижает контакт
• Выбирайте пресс-матрицу точно по размеру гильзы - для GML-35 используйте матрицу с диаметром 11 мм
• Проверяйте посадочный диаметр: внутренний размер 8,5 мм подходит только для однопроволочных или плотно сплетённых жил 35 мм2
• После монтажа проведите контрольное измерение сопротивления соединения - оно должно быть близко к сопротивлению целого провода
• Храните гильзы в сухом месте - даже лужёные элементы могут терять защитные свойства при длительном воздействии влаги и солей
