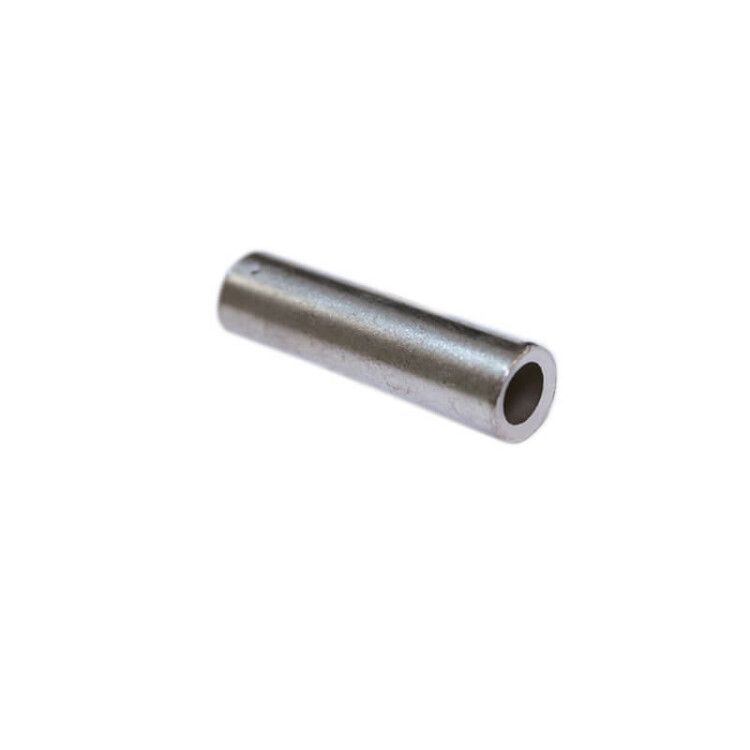

Гильза соединительная ГМЛ 2.5-2.6мм УХЛ3 опрес. луженая медь ЗЭТАРУС zeta11410

Гильза соединительная луженая ГМЛ 2,5-2,6 мм УХЛ3 опрессовочная медь от ЗЭТАРУС - это надёжный элемент для создания стыковых соединений между медными жилами кабелей и проводов сечением 2,5 мм2, защищённый оловянным слоем и рассчитанный на работу в условиях умеренного климата.

Назначение и область применения

Гильза соединительная луженая ГМЛ 2,5-2,6 мм УХЛ3 используется исключительно для стыкового соединения одножильных и многожильных медных проводников. Применяется в силовых цепях постоянного и переменного тока с рабочим напряжением до 10 кВ. Подходит для монтажа в распределительных щитах, кабельных муфтах, на участках трасс, где требуется прочное и долговечное соединение без сварки или пайки.

Технические характеристики

• Номинальное сечение: 2,5 мм2 - соответствует проводникам с площадью поперечного сечения 2,5 кв.мм;
• Диаметр кабеля: 2,6 мм - внутренний диаметр гильзы рассчитан на плотную посадку кабеля указанного размера;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: лужёное (олово-висмут) - предотвращает окисление, снижает переходное сопротивление, увеличивает срок службы;
• Номинальный ток: 1 А - максимальный допустимый ток при нормальных условиях; важно учитывать, что реальная нагрузка зависит от температурной среды и продолжительности работы;
• Форма: короткая - компактная конструкция для ограниченного пространства;
• Защитный покров: есть - обеспечивает герметичность и антикоррозийную защиту после опрессовки;
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C, в помещениях с умеренной влажностью;
• Стандарт: ГОСТ 23469.3-79 - соответствие требованиям государственного стандарта на соединительные гильзы;
• AWG: 2.5 - эквивалент американского классификатора сечения;
• Цвет: синий - цветовая маркировка для быстрой идентификации сечения.

Совместимость и монтаж

Гильза совместима только с медными жилами сечением 2,5 мм2. Для установки необходима специализированная опрессовка - клещи с матрицей, подходящей под форму и размер гильзы. Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт. После опрессовки проверьте качество соединения: гильза должна полностью деформироваться вокруг жилы, без зазоров и видимых трещин. Каждую гильзу следует использовать один раз - повторная опрессовка недопустима.

Безопасность и стандарты

Гильза соединительная луженая ГМЛ 2,5-2,6 мм УХЛ3 изготовлена в соответствии с ГОСТ 23469.3-79, который регламентирует материалы, размеры и методы контроля качества. Лужёное покрытие снижает вероятность возгорания при перегреве благодаря более стабильному контакту. Соответствует требованиям безопасности для электроустановок до 10 кВ. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери энергии;
• Лужёное покрытие продлевает жизнь соединению в условиях повышенной влажности;
• Короткая форма позволяет экономить место внутри шкафов и распределительных устройств;
• Синий цвет ускоряет визуальный поиск нужного типа гильзы при сборке;
• Соответствие ГОСТ обеспечивает воспроизводимость качества при массовом применении.

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - возможна химическая реакция и потеря контакта;
• Не рекомендовано использование вне диапазона T2: при температурах ниже −10C или выше +40C возможно изменение механических свойств материала;
• Номинальный ток 1 А слишком мал для большинства силовых цепей - убедитесь, что ваша нагрузка не превышает этот порог;
• Не подходит для мобильных или часто изгибаемых кабелей - опрессованное соединение терпит только стационарную фиксацию;
• Не заменяет изолирующие колпачки или термоусадочные трубки - требует дополнительной изоляции после монтажа.

Примеры использования

• Соединение медных жил в распределительном щите частного дома при замене старой проводки;
• Объединение двух участков кабеля в системе освещения на производстве;
• Переделка кабельной трассы в офисном помещении при переоборудовании электросистемы;
• Ремонт поврежденного участка кабеля в контролируемой среде (не на открытом воздухе).

Практические советы

• Выбирая гильзу, всегда сравнивайте диаметр кабеля (2,6 мм) с внутренним просветом гильзы - даже небольшая разница может вызвать плохой контакт;
• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает надёжность;
• Используйте только те клещи, которые рекомендованы производителем для гильз ГМЛ - некорректная матрица приведёт к браку;
• После монтажа обязательно проведите тест на сопротивление контакта - он не должен превышать значения, указанные в ГОСТ;
• Храните гильзы в сухом месте - хотя покрытие защищено, длительное воздействие влаги может повлиять на адгезию олова.
