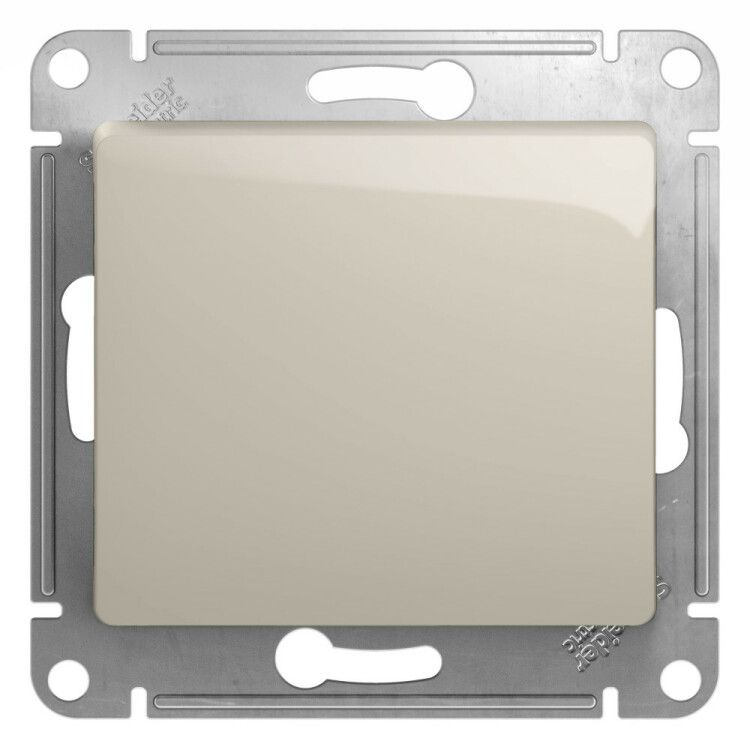

Механизм кнопки нажимной Glossa сх. 1 10AX молоч. SchE GSL000915 APC

Кнопка нажимная 1-клавишная схема 1 10AX молочный от Systeme Electric (артикул gsl000915) — это надёжный выключатель с самовозвратом для управления освещением, оборудованием и автоматикой в бытовых и легкопромышленных системах. Механизм спроектирован для скрытой установки, совместим с рамочной системой Glossa и рассчитан на работу в сетях до 250 В.

Назначение и область применения

Кнопка нажимная 1-клавишная схема 1 10AX молочный предназначена для коммутации нагрузки до 10 А в однофазных цепях переменного тока 220–250 В. Подходит для управления светом, вентиляторами, маломощными насосами, сигнализацией и другими устройствами, требующими импульсного включения. Часто используется в жилых домах, офисах, административных зданиях и на участках с ограниченным доступом — где важна эстетика и безопасность скрытой проводки.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Схема подключения: однополюсный выключатель (разрыв фазы)
• Тип действия: возвратно-нажимная (самовозврат)
• Степень защиты: IP20 — защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: PC+ASA — высокопрочный пластик с устойчивостью к УФ-излучению и механическим повреждениям
• Цвет: бежевый (молочный), глянцевая отделка
• Габариты: 70,8 × 70,8 × 38,5 мм
• Способ подключения: винтовые клеммы (верхние и нижние ряды)
• Крепление: винтовое, в монтажную коробку
• Состав: не содержит галогенов

Совместимость и монтаж

Кнопка нажимная 1-клавишная схема 1 10AX молочный — часть системы Glossa от Systeme Electric. Совместима с рамками и декоративными элементами этой же серии. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Крепится винтами через боковые отверстия. Подключение осуществляется к верхним и нижним клеммам — удобно для организации входа/выхода провода. Не предназначен для открытой установки — только скрытая монтажная система.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях. IP20 обеспечивает защиту от случайного контакта с токоведущими частями, но не защищает от влаги — применение в сырых помещениях, на улице или в производственных зонах с брызгами запрещено. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Удобная двухрядная расстановка клемм — позволяет легко организовать проходной монтаж без лишних перемычек
• Пластик PC+ASA устойчив к царапинам и выгоранию — сохраняет внешний вид даже после многолетней эксплуатации
• Глянцевая поверхность легко моется, не собирает пыль
• Эргономичная форма клавиши обеспечивает чёткий тактильный отклик
• Совместимость с серийной системой Glossa — возможность замены без переделки штроб

Ограничения применения

• Не применяется во влажных средах (ванная, баня, уличные объекты) — степень защиты IP20 недостаточна
• Не рекомендован для управления мощными двигателями выше 2,2 кВт — возможны скачки тока при пуске
• Подходит только для постоянного монтажа; не является временным решением
• Не имеет индикации состояния — нельзя определить включен ли контакт визуально

Примеры использования

• Управление освещением в коридоре, комнате или кухне
• Запуск вентиляционного канального вентилятора
• Активация сигнальной лампы на пульте управления
• Коммуникация с реле времени или автоматическим выключателем в щите
• Локальный выключатель для оборудования в мастерской (при условии сухого микроклимата)

Практические советы

• Перед монтажом проверьте, что сечение провода соответствует допустимому для клемм — обычно 0,5–2,5 мм²
• При подключении используйте обжимные наконечники для медных жил — это повысит надёжность соединения
• При замене старой кнопки убедитесь, что посадочные размеры совпадают — 70,8×70,8 мм
• Не затягивайте винты клемм слишком сильно — можно повредить пластиковую основу
• Если нужна индикация состояния — выбирайте модель с лампочкой или подключите отдельный индикатор
• Для группового управления используйте несколько таких кнопок в одной рамке — они идеально сочетаются друг с другом
