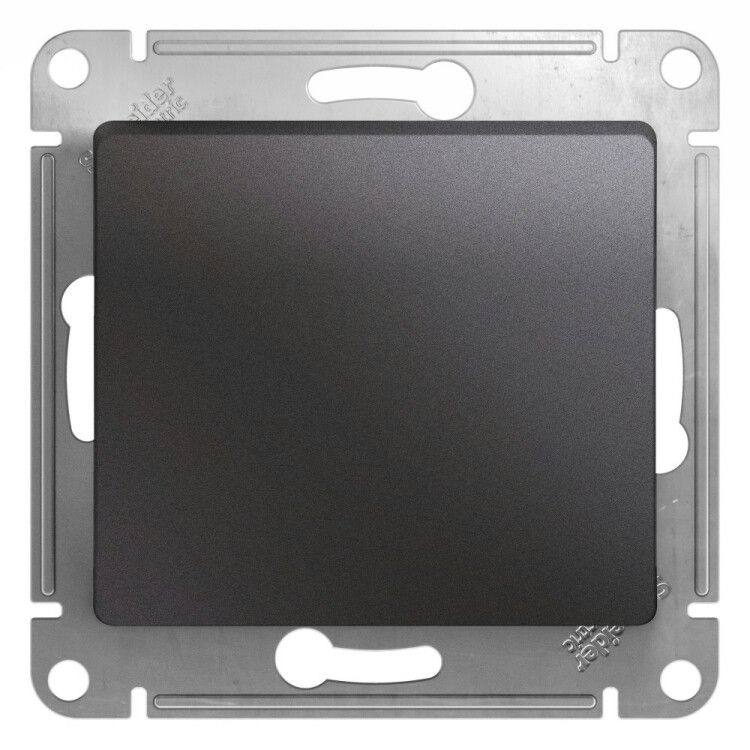

Механизм кнопки нажимной Glossa сх. 1 10AX графит SchE GSL001315 APC

Кнопка нажимная 1-клавишная схема 1 10AX графит от Systeme Electric - надёжный элемент управления для бытовых и промышленных систем, где требуется однократное включение/выключение нагрузки до 10 А. Артикул gsl001315 предназначен для скрытой установки в стеновые коробки и совместим с серийными рамками серии GLOSSA.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими устройствами: освещением, вентиляцией, насосами, маломощными станками и автоматическими системами. Подходит для установки в жилых помещениях, офисах, производственных участках и объектах с ограниченным доступом. Благодаря механизму с самовозвратом, кнопка возвращается в исходное положение после нажатия - идеальна для импульсного управления.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Тип контактов: 1-полюсный, нормально разомкнутый
• Возврат: механический, самовозвратный
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: PC+ASA - термостойкий пластик с повышенной устойчивостью к царапинам и УФ-излучению
• Цвет: графит (черный глянцевый)
• Габариты: 70,8 × 70,8 × 38,5 мм
• Способ подключения: винтовые клеммы
• Тип монтажа: скрытая установка в подрозетник
• Крепление: винтовое фиксирование в коробке
• Состав: безгалогенный материал, соответствует требованиям RoHS

Совместимость и монтаж

Кнопка gsl001315 предназначена для установки в стандартные подрозетники глубиной не менее 40 мм. Совместима с рамками серии GLOSSA от Systeme Electric - позволяет использовать декоративную накладку того же дизайна. Механизм крепится винтами через боковые отверстия; провода заходят в верхние и нижние ряды клемм - удобно при организации двухпроводной схемы. Для монтажа используйте отвертку с плоским жалом. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для оборудования низкого напряжения. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Контакты рассчитаны на коммутацию активной нагрузки - не рекомендуется для управления мощными индуктивными или емкостными нагрузками без дополнительной защиты.

Преимущества

• Ударопрочный и долговечный пластик PC+ASA сохраняет внешний вид даже при частом использовании
• Глянцевая отделка легко моется и не собирает пыль
• Эргономичное расположение клемм упрощает подключение и обслуживание
• Совместимость с серией GLOSSA обеспечивает единую эстетику при комплексном оформлении помещений
• Автоматический возврат исключает необходимость удерживания кнопки

Ограничения применения

• IP20 не допускает использование во влажных средах - нельзя устанавливать в ванных, банях, на улице или в сырых цехах
• Подходит только для постоянного тока до 250 В переменного тока - не применяется в высокочастотных или импульсных цепях без согласования
• Не имеет световой индикации - не подходит для ситуаций, где нужна визуальная обратная связь
• Запрещено применять для управления нагрузками выше 10 А - возможен оплавление контактов

Примеры использования

• Управление светом в коридоре или комнате
• Активация вентилятора в туалете
• Запуск насоса системы автополива
• Кнопка экстренной остановки на станке с небольшой мощностью
• Управление реле или пускателем в распределительном щите

Практические советы

• Перед монтажом проверьте соответствие диаметра подрозетника - стандарт 68 мм, но лучше использовать коробку с запасом 1–2 мм
• Затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить контактную группу
• Если используется многожильный провод, обязательно обжмите его наконечником перед вводом в клемму
• Для длительной службы избегайте попадания влаги и химических средств на поверхность - даже глянцевое покрытие может потерять блеск при агрессивной чистке
• При замене старой кнопки убедитесь, что новый механизм gsl001315 точно соответствует типу подключения - здесь только 1-полюсная схема
