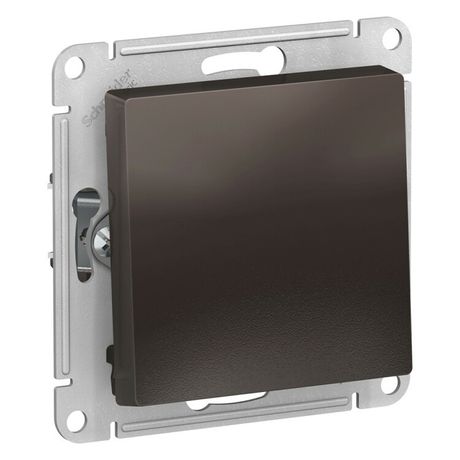

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм мокко SE ATN000615 APC

Кнопка нажимная схема 1, 10АХ, механизм, цвет мокко, с самовозвратом от Systeme Electric (арт. atn000615) - это однокнопочный выключатель с автоматическим возвращением в исходное положение, предназначенный для управления нагрузками до 10 А в бытовых и промышленных системах. Механизм предназначен для внутренней установки в монтажную коробку и совместим с рамочной системой AtlasDesign.

Назначение и область применения

Эта кнопка используется для временного включения или отключения электрической цепи с последующим самостоятельным возвратом в начальное состояние. Подходит для управления светом, звуковой сигнализацией, пускателями, маломощными двигателями и другими устройствами, где требуется импульсное управление. Часто применяется в пультах управления станков, конвейеров, лифтов, системах безопасности и автоматизации.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: одна
• Тип действия: самовозврат (не фиксируется)
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: матовый коричневый (мокко)
• Отделка: без галогенов, необработанная поверхность
• Тип комплектации: механизм с накладкой
• Тип серии: рамочная AtlasDesign

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками под рамочную систему AtlasDesign. Крепится винтами через усиленные монтажные лапки - обеспечивают плотную фиксацию даже в старых или слегка поврежденных коробках. Для установки потребуется отверстие в стене соответствующего размера (71×71 мм). Накладка легко фиксируется после установки механизма внутри коробки. Не требует специальных инструментов - достаточно обычной отвертки.

Безопасность и стандарты

Устройство рассчитано на работу в сетях переменного тока до 250 В и соответствует требованиям к безопасному использованию в помещениях с нормальной влажностью. Степень защиты IP20 позволяет использовать только во внутренних установках - не допускается применение в сырых, открытых или пыльных средах. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Автоматический самовозврат обеспечивает надежное импульсное управление без необходимости удерживания кнопки
• Усиленные монтажные лапки предотвращают люфт и деформацию при длительной эксплуатации
• Матовая поверхность не бликуют и лучше маскируют следы эксплуатации
• Конструкция совместима с широкой линейкой рамок AtlasDesign - можно заменить без переделки штробы
• ABS-пластик устойчив к механическим воздействиям и УФ-излучению - сохраняет внешний вид долгое время

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для коммутирования мощных двигателей выше 2,2 кВт без использования промежуточного контактора
• Не имеет функции фиксации - нельзя использовать как обычный выключатель для постоянного включения
• Подходит только для внутреннего монтажа - несовместим с наружными коробками и панелями

Примеры использования

• Кнопка запуска станка на производстве - нажал, машина работает, отпустил - остановилась
• Звуковой сигнал в офисе или складе - активация тревожной кнопки
• Управление освещением в туалете или гардеробе - свет включается при нажатии и выключается при отпускании
• Пульт управления лифтом или эскалатором - аварийная остановка

Практические советы

• Перед установкой проверьте глубину монтажной коробки - механизм высотой 40 мм требует минимум 45–50 мм свободного места
• При подключении используйте провода сечением не менее 1,5 мм2 для тока 10 А
• Не затягивайте монтажные винты слишком сильно - это может повредить пластиковую основу
• Если нужна фиксированная позиция - выбирайте другую модель с фиксацией; эта кнопка не предназначена для этого
• Для сочетания с декором интерьера - совмещайте с рамками AtlasDesign того же цвета (мокко)
