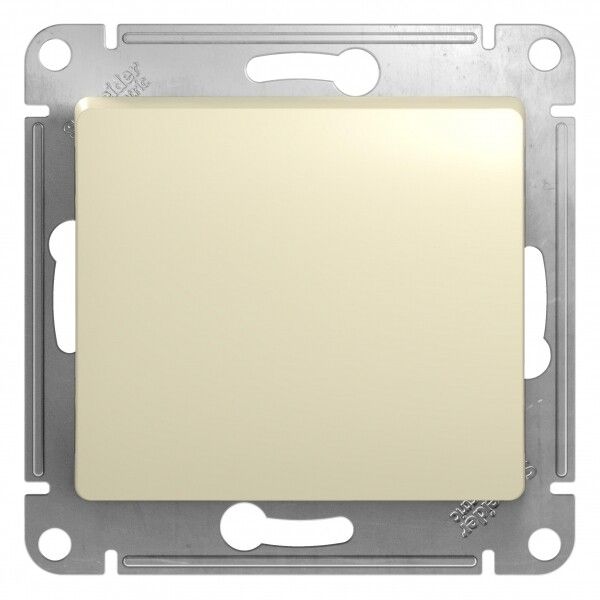

Механизм кнопки нажимной СП Glossa сх. 1 10AX беж. SchE GSL000215 APC

Кнопка нажимная 1-клавишная, схема 1, 10А, бежевая, механизм от Systeme Electric (артикул gsl000215) — это надёжный элемент управления для бытовых и промышленных цепей переменного тока до 250 В. Подходит для скрытой установки в стеновые коробки, обеспечивает механический самовозврат и совместим со стандартными монтажными системами.

Назначение и область применения

Эта кнопка используется для коммутирования нагрузок в цепях переменного тока до 10 А и 250 В. Применяется там, где требуется однократное включение/выключение устройства с автоматическим возвратом в исходное положение — например, для запуска оборудования, сигнализации, освещения или управления устройствами в шкафах и пультах управления.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 10 А
• Тип управления: Нажимная с самовозвратом
• Схема подключения: Однополюсный выключатель (1P)
• Степень защиты: IP20 — защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: PC+ASA — термостойкий пластик с повышенной устойчивостью к царапинам и УФ-излучению
• Цвет: Бежевый, глянцевая отделка
• Габариты: 70,8 × 70,8 × 38,5 мм
• Тип крепления: Винтовое, для установки в стандартную монтажную коробку
• Подсветка: Не предусмотрена — требует внешнего решения
• Состав: Безгалогеновый материал, соответствует экологическим требованиям

Совместимость и монтаж

Механизм предназначен для скрытой установки в стандартные круглые или прямоугольные монтажные коробки глубиной не менее 40 мм. Крепление осуществляется через винты на фланце механизма. Размеры соответствуют типовым рамкам системы GLOSSA, что позволяет использовать его в комплектах с другими изделиями этой серии. Клеммы расположены в два ряда — верхний и нижний — для удобства подвода проводов с двух сторон. Для подключения используйте жилы сечением до 2,5 мм².

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в условиях высокой влажности, на улице или в местах с риском попадания жидкости. Материал корпуса не содержит галогенов, снижая выброс токсичных веществ при перегреве или возгорании.

Преимущества

• Устойчивый к повреждениям пластик PC+ASA сохраняет внешний вид даже после длительной эксплуатации
• Эргономичная форма клемм упрощает подключение и снижает риск плохого контакта
• Автоматический возврат обеспечивает безопасное отключение без необходимости удерживания кнопки
• Глянцевая бежевая поверхность легко сочетается с интерьерами и другими элементами серии GLOSSA
• Совместимость с существующими монтажными системами Systeme Electric и аналогами

Ограничения применения

• Не предназначена для работы во влажных средах, на улице или в помещениях с высокой запылённостью — IP20 недостаточно для таких условий
• Не имеет подсветки; при необходимости индикации состояния требуется дополнять её внешним световым элементом
• Не рекомендуется для управления нагрузками выше 10 А — превышение тока вызывает перегрев и выход из строя
• Подходит только для переменного тока — не работает с постоянным током (DC)

Примеры использования

• Запуск станков и насосов в мастерских
• Управление освещением в офисах и квартирах
• Сигнальные кнопки на пультах управления технологического оборудования
• Компонент в сборках распределительных щитов с использованием серии GLOSSA

Практические советы

• При монтаже проверьте глубину монтажной коробки — она должна быть минимум 40 мм, чтобы механизм свободно помещался
• Не затягивайте клеммы слишком сильно — это может повредить контактные площадки
• Если планируете использовать в зонах с частыми операциями (например, на производстве), регулярно проверяйте состояние контактов и степень износа механизма
• Для замены старого механизма — можно использовать этот продукт как прямую замену аналогов Schneider Electric серии Glossa
• Выбирая цвет — учтите, что глянцевая поверхность лучше маскирует следы пыли, чем матовая, но заметнее царапины
