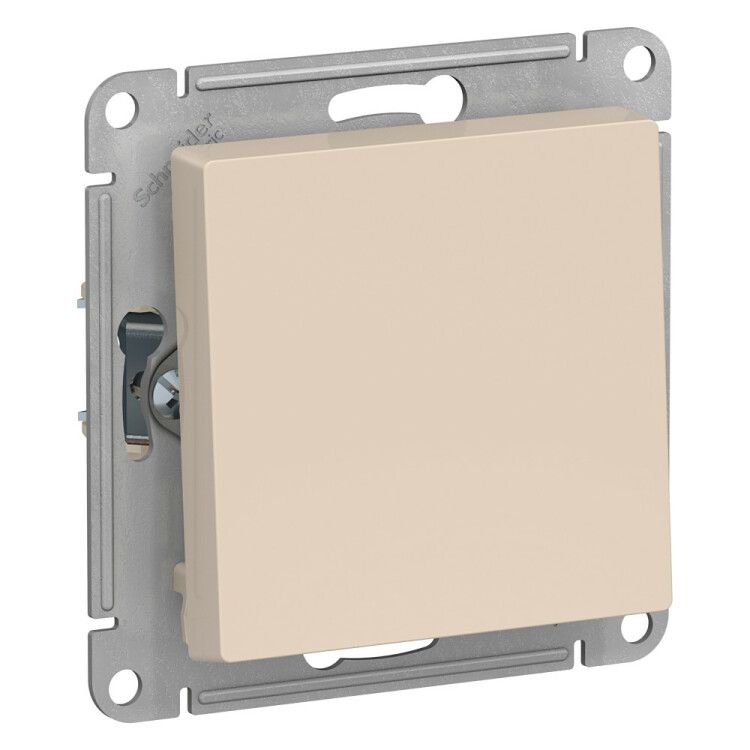

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм беж. SE ATN000215 APC

Кнопка нажимная 1-клавишная, 10А, схема 1, механизм, бежевая, с самовозвратом от Systeme Electric (артикул atn000215) предназначена для управления электрооборудованием в бытовых и легкопромышленных системах. Этот механизм с самовозвратом обеспечивает надежное включение/выключение при однократном нажатии и автоматическом возвращении в исходное положение.

Назначение и область применения

Кнопка нажимная используется для ручного управления устройствами, требующими кратковременного воздействия: запуск двигателей, включение освещения, активация сигнализаций, управление станками и конвейерами. Подходит для установки в распределительных щитках, пультах управления и стеновых коробках. Применяется там, где требуется механический сигнал, а не постоянное удержание - например, для старта оборудования или экстренной остановки.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Тип механизма: Самовозвратный - после нажатия возвращается в исходное положение
• Схема подключения: Однополюсная - коммутирует один провод (фазу)
• Степень защиты: IP20 - защищает от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Материал корпуса: Термопласт (ABS-пластик) - прочный, устойчив к царапинам и УФ-излучению
• Цвет: Бежевый, глянцевая отделка
• Габариты: 71×71×40 мм
• Подключение: Винтовой зажим - подходят провода до 2,5 мм2
• Крепление: Винтовое, для скрытой установки в монтажную коробку
• Состав: Безгалогенный материал - безопасен при горении

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм и типоразмером 71×71 мм. Крепится через четыре винтовые лапки - они усилены для плотной фиксации внутри коробки, предотвращая люфт. Для монтажа используйте отвертку с плоским жалом. Накладка уже встроена - внешняя рамка не нуждается в дополнительной установке. Подходит для системы AtlasDesign - совпадает с другими элементами серии по форме и цвету.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. IP20 позволяет использовать только в закрытых местах - не допускается установка во влажных зонах, на улице или в производственных условиях с высокой запыленностью.

Преимущества

• Усиленные лапки обеспечивают устойчивую фиксацию даже при частом использовании
• Глянцевая бежевая поверхность легко сочетается с интерьерами и другими элементами серии AtlasDesign
• Автоматический самовозврат исключает необходимость удерживать кнопку - повышает удобство и безопасность
• Конструкция без галогенов соответствует современным нормам экологической безопасности

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - IP20 недостаточно для таких задач
• Не подходит для управления нагрузками выше 10 А или напряжением свыше 250 В
• Не рекомендуется для установки вне помещений или в местах с возможным попаданием жидкости
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное указание состояния

Примеры использования

• Запуск насоса в системе водоснабжения
• Экстренная остановка малогабаритного станка
• Включение света в шкафу или техническом помещении
• Управление вентилятором в офисе или мастерской
• Компонент в сборке пульта управления на производстве с применением серии AtlasDesign

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене - 71 мм - чтобы механизм свободно входил в коробку
• При подключении затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактную группу
• Если кнопка будет использоваться часто, периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками
• Для замены достаточно открутить два винта крепления - не нужно демонтировать всю рамку
• Выбирая аналоги, обращайте внимание на наличие именно самовозвратного механизма - другие типы (например, фиксируемые) работают иначе
