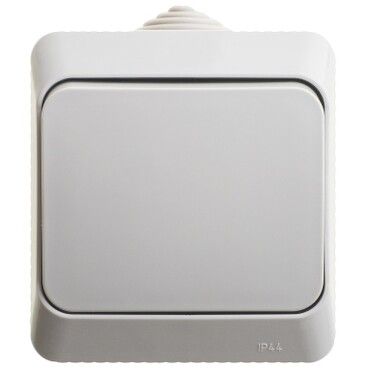

Выключатель кнопочный 1-кл. ОП Этюд 10А IP44 10AX с самовозвратом сер. SE KA10-041C APC

Кнопка нажимная (схема 1) IP44, серая от Systeme Electric (артикул ka10-041c) - это надёжный выключатель с самовозвратом для управления освещением и оборудованием в условиях повышенной влажности и запылённости. Простая конструкция, совместимость с бытовыми и промышленными цепями до 10 А делают её универсальным решением для монтажа в помещениях с нормальной средой.

Назначение и область применения

Кнопка нажимная (схема 1) IP44, серая предназначена для коммутации слаботочных и силовых цепей постоянного и переменного тока. Подходит для включения и отключения светильников, маломощных двигателей, сигнализаций и других устройств, управляемых импульсным сигналом. Благодаря защите IP44, изделие применяют в помещениях с высокой влажностью - ванных комнатах, кухнях, подвалах, на улице под навесом. Также используется в системах автоматизации на производстве, где требуется частое ручное воздействие.

Технические характеристики

• Номинальное напряжение: 220–250 В - работает в стандартной сети 220 В;
• Номинальный ток: 10 А - допустимая нагрузка для ламп, нагревателей, насосов;
• Степень защиты: IP44 - защита от брызг воды и частиц крупнее 1 мм;
• Тип управления: клавишная с самовозвратом - после нажатия возвращается в исходное положение;
• Количество полюсов: 1 - один контактный ряд, однополюсное включение;
• Количество НО контактов: 1 - замыкающий контакт (нормально разомкнутый);
• Подключаемое сечение кабеля: до 2,5 мм2 - совместимо с медными проводами 1,5–2,5 мм2;
• Материал корпуса: пластик - прочный, не поддерживающий горение, без галогенов;
• Цвет: серый - матовая глянцевая отделка, устойчивая к потёртостям;
• Габариты: 66×79×49 мм - компактный размер для установки в стандартные ниши;
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C и влажности до 80%;
• Маркировка: буквенная - на лицевой стороне есть обозначения для идентификации;
• Нормативный документ: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) - соответствует международным требованиям безопасности.

Совместимость и монтаж

Кнопка нажимная (схема 1) IP44, серая монтируется методом открытой установки - крепится винтами через отверстия в корпусе. Для установки нужен монтажный проём 60×60 мм (посадочный размер). Кабель подключается через винтовые зажимы - достаточно затянуть провода сечением до 2,5 мм2. Комплектуется готовым корпусом, дополнительных деталей не требует. Совместима со всеми стандартными рамками серии ETUDE. Не поддерживает подсветку - светодиодную индикацию необходимо устанавливать отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51324.1-2005 и МЭК 60669-1-2000 - стандартам для кнопочных выключателей. Корпус выполнен из материала без галогенов, что снижает риск выделения токсичных веществ при перегреве. Защита IP44 предотвращает попадание брызг воды и посторонних предметов размером более 1 мм. Рекомендовано использовать в соответствии с правилами ПУЭ - не в местах с постоянным прямым воздействием струи воды или химически активных сред.

Преимущества

• Самовозврат - не требует фиксации, легко возвращает в исходное состояние;
• Простота монтажа - винтовое крепление и зажимы позволяют быстро подключить без специнструментов;
• Устойчивость к влаге - IP44 обеспечивает безопасную эксплуатацию в ванных и сырых помещениях;
• Произведено в России - гарантия качества и доступность запчастей;
• Совместимость с серией ETUDE - можно сочетать с другими элементами системы одного бренда.

Ограничения применения

• Не подходит для помещений с постоянным прямым водным воздействием - например, рядом с душевой кабиной без защитного экрана;
• Не имеет встроенной подсветки - для индикации состояния требуется внешний источник;
• Запрещено использовать в цепях выше 10 А - перегрузка вызывает оплавление контактов;
• Не рекомендуется для взрывоопасных зон - отсутствует взрывозащита;
• Не предназначена для частого включения мощных индуктивных нагрузок (например, больших трансформаторов) - возможна эрозия контактов.

Примеры использования

• Управление светом в ванной комнате - вместо обычного выключателя, когда важна защита от брызг;
• Сигнальная кнопка на станке - для аварийной остановки оборудования;
• Включение звонка или домофона в подъезде;
• Контроль работы вентилятора в туалете;
• Автоматизация линии на складе - для ручного старта/останова конвейера.

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - больше не подойдёт, меньше может перегреваться;
• Перед подключением проверьте напряжение - не превышайте 250 В, особенно при работе с люминесцентными лампами;
• Для долговечности не нажимайте слишком сильно - механизм рассчитан на регулярное, а не ударное воздействие;
• Если нужна подсветка - выбирайте отдельную LED-индикацию, совместимую с серией ETUDE;
• Проверяйте соответствие посадочного отверстия - стандартный размер 60 мм, но некоторые рамки имеют другие габариты.
