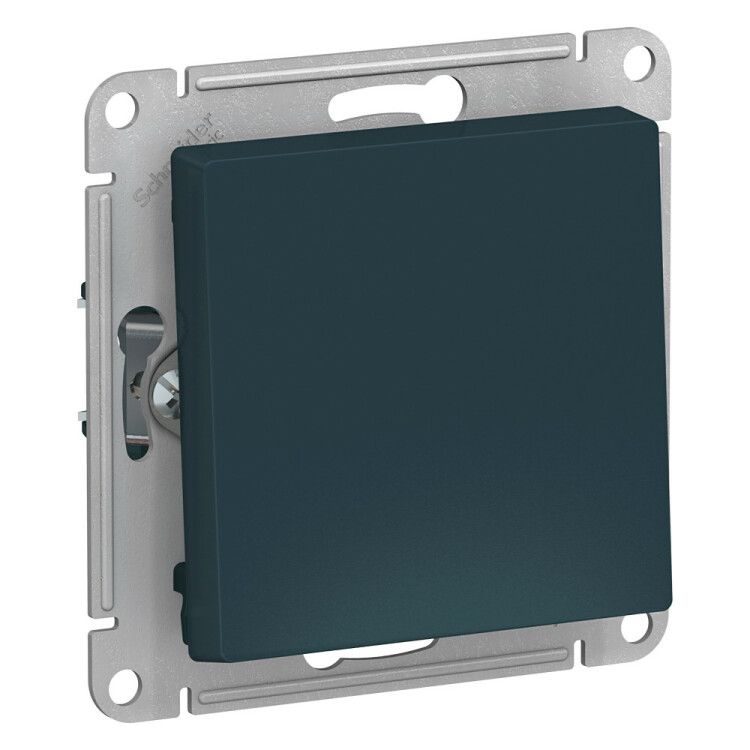

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм изумруд SE ATN000815 APC

Кнопка нажимная 10А схема 1 механизм изумруд SE - однокнопочный выключатель системы Systeme Electric серии AtlasDesign для управления освещением и оборудованием в бытовых и промышленных установках. Подходит для внутреннего монтажа в штрабы, рассчитана на работу в сети до 250 В и током до 10 А.

Назначение и область применения

Кнопка нажимная 10А схема 1 механизм изумруд SE предназначена для ручного включения и отключения электрических цепей с самовозвратом - после нажатия она автоматически возвращается в исходное положение. Применяется в системах управления освещением, бытовой техникой, маломощными станками, конвейерами и другим оборудованием, где требуется простое и надёжное управление. Особенно удобна в местах с высокой проходимостью, таких как коридоры, мастерские, склады и жилые помещения.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип переключения: самовозврат (моментальный контакт)
• Количество клавиш: одна
• Степень защиты: IP20 - защищает от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: зелёный (изумрудный), матовая отделка
• Габариты: 71×71×40 мм
• Крепление: винтовое
• Способ монтажа: внутренний / скрытый
• Комплектация: механизм с декоративной накладкой
• Серия: AtlasDesign
• Безгалогенный состав: да
• Покрытие поверхности: необработанное - без антикоррозийного слоя

Совместимость и монтаж

Кнопка нажимная 10А схема 1 механизм изумруд SE совместима со стандартными монтажными коробками глубиной не менее 40 мм. Механизм крепится винтами через усиленные лапки - они обеспечивают плотную фиксацию даже в хрупких материалах стен. Для монтажа требуются: монтажная коробка, провода сечением до 2,5 мм2, отвертка. Накладка легко снимается для замены контактов или обслуживания. Кнопка не предназначена для внешней установки - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Материал корпуса устойчив к возгоранию и механическому воздействию. Не имеет сертификации ATEX или взрывозащиты - не применяется во взрывоопасных средах.

Преимущества

• Усиленные монтажные лапки повышают надёжность крепления в коробке, предотвращая люфт
• ABS-пластик устойчив к царапинам и длительному UV-воздействию - сохраняет цвет и текстуру
• Матовая поверхность не бликует, хорошо сочетается с современной интерьерной эстетикой
• Серия AtlasDesign - единый дизайн с другими элементами системы, позволяет собирать гармоничные панели
• Легко заменить: накладка снимается без инструментов, доступ к контактам открыт

Ограничения применения

• Не используется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для нагрузок выше 10 А - превышение вызывает перегрев и выход из строя
• Не предназначен для частого циклического включения более 1000 раз в час - возможен износ контактов
• Не работает с переменным током ниже 24 В - минимальное напряжение для надёжного срабатывания - 90 В
• Не совместим с импульсными реле или системами автоматического управления без дополнительной схемы

Примеры использования

• Управление светом в коридоре квартиры или офиса
• Включение вытяжки на кухне
• Ручной запуск насоса в системе водоснабжения
• Кнопка аварийной остановки на станке с небольшой мощностью (до 2,2 кВт)
• Элемент панели управления в домашнем спортзале

Практические советы

• При монтаже проверьте глубину монтажной коробки - минимум 40 мм, чтобы механизм полностью ушел в стену
• Подбирайте провода сечением 1–2,5 мм2 - для 10 А этого достаточно; большие сечения не нужны
• Не используйте в сырых помещениях - банях, подвалах, на улице - даже при наличии герметизации
• При сборке панели из нескольких кнопок - все элементы серии AtlasDesign имеют одинаковые размеры и расположение креплений
• Если нужна яркая сигнализация состояния - выбирайте модель с индикацией; эта версия не имеет светодиода
• Артикул atn000815 - точный идентификатор для заказа запасных частей или аналогов в каталоге Systeme Electric
