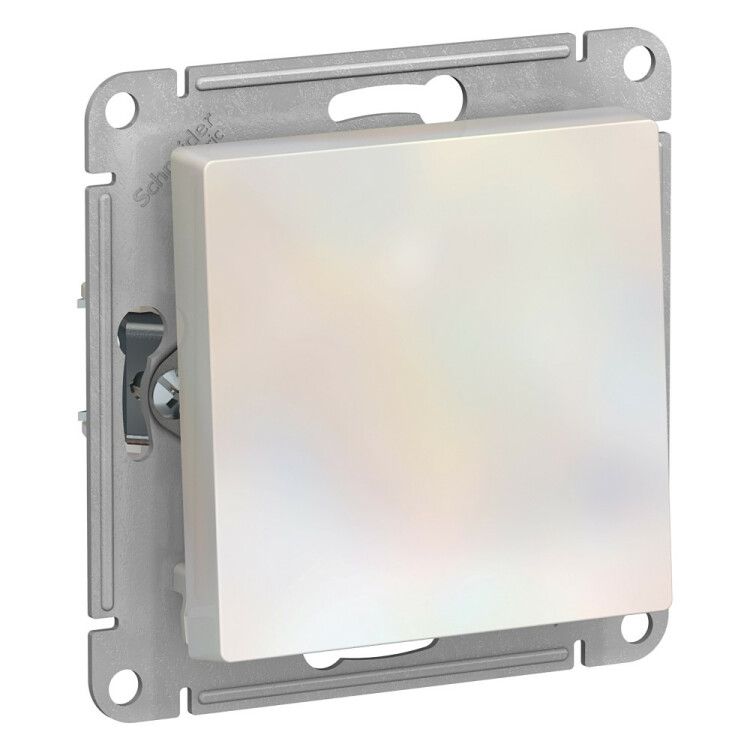

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм жемчуж. SE ATN000415 APC

Кнопка нажимная 10А схема 1 механизм Жемчуг, Systeme Electric (арт. atn000415) - одноклавишный выключатель с самовозвратом для управления оборудованием в бытовых и промышленных системах до 250 В и 10 А. Подходит для внутренней установки в монтажные коробки, используется там, где требуется надежное и долговечное управление нагрузкой.

Назначение и область применения

Эта кнопка предназначена для коммутирования слаботочных и силовых цепей постоянного или переменного тока. Применяется в системах автоматизации, на пультах управления станков, конвейеров, освещения, вентиляции и других устройствах, требующих частого ручного воздействия. Благодаря самовозврату после нажатия контакт возвращается в исходное положение - идеально для импульсного управления.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не защищена от воды и пыли
• Способ монтажа: внутренний - устанавливается в стеновые или шкафные монтажные коробки
• Количество клавиш: одна
• Тип управления: клавишный, с самовозвратом
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: белый, матовая отделка
• Габариты: 71×71×40 мм
• Состав: без галогенов - безопаснее при горении
• Тип комплектации: механизм с накладкой - готов к установке без дополнительных элементов

Совместимость и монтаж

Кнопка совместима со стандартными монтажными коробками глубиной от 40 мм и размером отверстия 68–72 мм. Крепится винтами через усиленные монтажные лапки - обеспечивают плотную фиксацию даже при вибрациях. Для подключения используются зажимы на задней части механизма: подходят провода сечением до 2,5 мм2. Монтаж выполняется при отключенном питании. Накладка легко снимается для обслуживания без демонтажа всего устройства.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для электрооборудования класса II. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Соответствует нормам RoHS. Серия AtlasDesign прошла сертификацию производителем SE (Потенциал) для работы в условиях промышленных помещений.

Преимущества

• Усиленные лапки повышают устойчивость к вибрациям и механическим нагрузкам
• ABS-пластик устойчив к царапинам и длительному UV-воздействию - сохраняет внешний вид даже при частом использовании
• Матовая поверхность не бликуют и не собирает грязь
• Комплектация “механизм с накладкой” позволяет заменить устройство без изменения рамки или декора
• Поддерживает высокую частоту срабатывания - рассчитана на длительную эксплуатацию

Ограничения применения

• IP20 не допускает использование во влажных помещениях, на улице или в местах с повышенным уровнем запыленности
• Не предназначен для управления мощностью выше 250 В / 10 А - превышение может вызвать оплавление контактов
• Не работает как переключатель режимов - только импульсное включение/выключение
• Не совместим с системами автономного управления без ручного воздействия

Примеры использования

• Управление светом в мастерской или цеху
• Запуск/остановка маломощного насоса или вентилятора
• Кнопка экстренной остановки на легком оборудовании
• Управление сигнализацией или индикацией в щитовой
• Локальный контроль в распределительных шкафах

Практические советы

• Перед установкой проверьте диаметр отверстия в коробке - он должен соответствовать 71 мм +-1 мм
• Не затягивайте монтажные винты слишком сильно - можно деформировать пластиковую основу
• Для многократного использования рекомендовано применять в цепях с индуктивной нагрузкой ниже 80% от номинала (например, не более 8 А при двигателе)
• Если нужна защита от пыли и влаги - используйте внешнюю крышку или герметичную рамку; сама кнопка не имеет такой защиты
• Жемчужный цвет хорошо сочетается с другими изделиями серии AtlasDesign - удобно при модернизации существующих панелей
