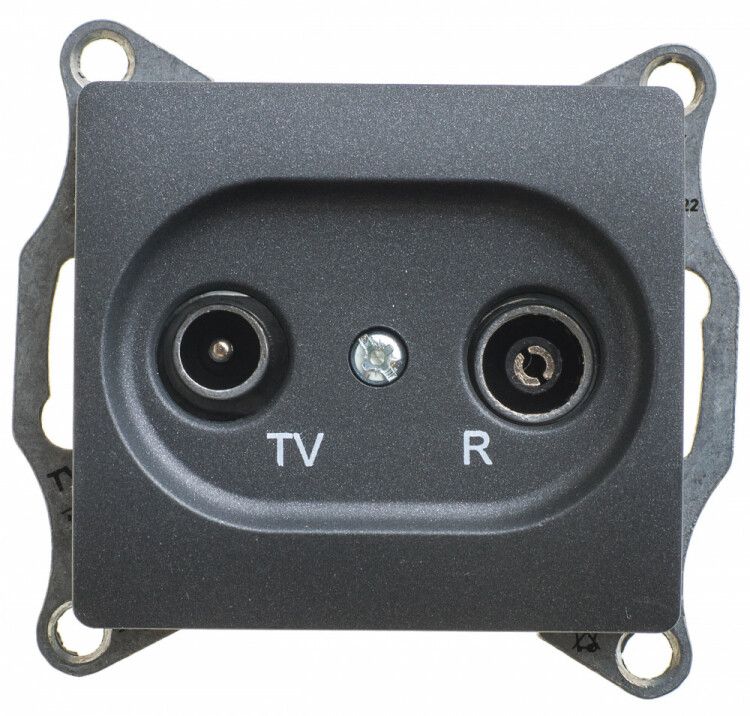

Механизм TV-R розетки Glossa оконечной 1DB антрацит SchE GSL000794 APC

Розетка телевизионная оконечная TV-R 1 дБ mechanism антрацит от Schneider Electric (артикул gsl000794) предназначена для подключения телевизионного и спутникового оборудования к коаксиальному кабелю. Механизм совмещает надёжную передачу сигнала с эргономичным дизайном серии GLOSSA, подходя как для квартир, так и для офисов и промышленных объектов.

Назначение и область применения

Розетка TV-R 1 дБ используется для оконечного подключения антенного кабеля к телевизорам, приставкам, модемам и другим устройствам, работающим через коаксиальный интерфейс. Подходит для установки в жилых домах, квартирах, гостиницах, административных зданиях и на производстве там, где требуется качественный сигнал от антенны или спутниковой системы. Может применяться как автономно, так и в конце цепочки «в линию» - когда несколько розеток соединены последовательно.

Технические характеристики

• Тип розетки: коаксиальная (F-разъём)
• Затухание сигнала: 1 дБ - минимальная потеря мощности, обеспечивает высокую целостность сигнала
• Способ монтажа: скрытый (встраивается в стену)
• Крепление: винтовое, с фиксацией на монтажной коробке
• Количество модулей: 2 - занимает два стандартных места в распределительной коробке
• Материал корпуса: термопласт PC+ASA - прочный, устойчив к царапинам и УФ-излучению
• Цвет: антрацит - матовый, сочетается с декором серии GLOSSA
• Габариты: 70×64×41 мм - соответствует стандартным подрозетникам
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Наличие опорного кольца: да - упрощает выравнивание при монтаже
• Поверхность: блестящая - визуально выделяет изделие, легко протирается
• Наличие печати: да - маркировка нанесена, не стирается
• Содержание галогенов: отсутствует - безопасно при возгорании
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка TV-R 1 дБ совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъём. Для монтажа необходима стандартная металлическая или пластиковая монтажная коробка глубиной не менее 40 мм. Кабель зачищается и вставляется в контактный разъём - затягивание винта обеспечивает надёжный контакт. Опорное кольцо позволяет точно выставить розетку по уровню, даже если коробка немного смещена. Нельзя использовать в условиях постоянного воздействия влаги - IP20 не допускает контакта с водой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск образования токсичных веществ при перегреве. Конструкция исключает случайный доступ к токоведущим частям благодаря закрытому механизму и защитной крышке. Применяется только в помещениях с контролируемой средой - не для улицы, ванной комнаты или сырых помещений.

Преимущества

• Минимальное затухание (1 дБ) - сохраняет качество сигнала, особенно важно при длинных трассах
• Высокая механическая прочность материала PC+ASA - не деформируется при монтаже и служит долго
• Эстетика серии GLOSSA - гармонирует с другими розетками и выключателями Schneier Electric
• Удобство установки - опорное кольцо и винтовое крепление позволяют смонтировать розетку без дополнительных инструментов
• Устойчивость к царапинам - внешний вид остаётся презентабельным даже после многолетнего использования

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Не подходит для подключения к силовым сетям - работает только с RF-сигналом (антенна/спутник)
• Не рекомендована для мест с возможностью попадания брызг - например, рядом с раковиной или в ванной
• Требует наличия предварительно установленной монтажной коробки - нельзя монтировать прямо в штукатурку
• Не имеет возможности регулировки уровня усиления - не заменяет активный усилитель

Примеры использования

• Подключение телевизора в гостиной к центральной антенне дома
• Оконечная точка в системе кабельного ТВ, где сигнал прошёл через несколько розеток
• Установка в номере отеля для подключения спутникового приемника
• Монтаж в офисе для подключения видеонаблюдения по коаксиальному кабелю
• Замена старой розетки в квартире при ремонте - совместима с существующей проводкой

Практические советы

• Перед монтажом проверьте, чтобы кабель был правильно зачищен - неправильная подготовка вызывает помехи
• При использовании в цепочке «в линию» следите, чтобы суммарное затухание всех розеток не превышало 8–10 дБ - иначе сигнал станет слабым
• Выбирайте кабель с медной жилой и экранированием ≥95%, чтобы минимизировать потери
• При установке в деревянные стены используйте металлический подрозетник - он лучше экранирует сигнал
• Не перетягивайте винты - можно повредить контакт внутри розетки
• Если нужна большая гибкость - выбирайте розетки без оконечного затухания (0 дБ); 1 дБ стоит использовать только в конце цепочки
