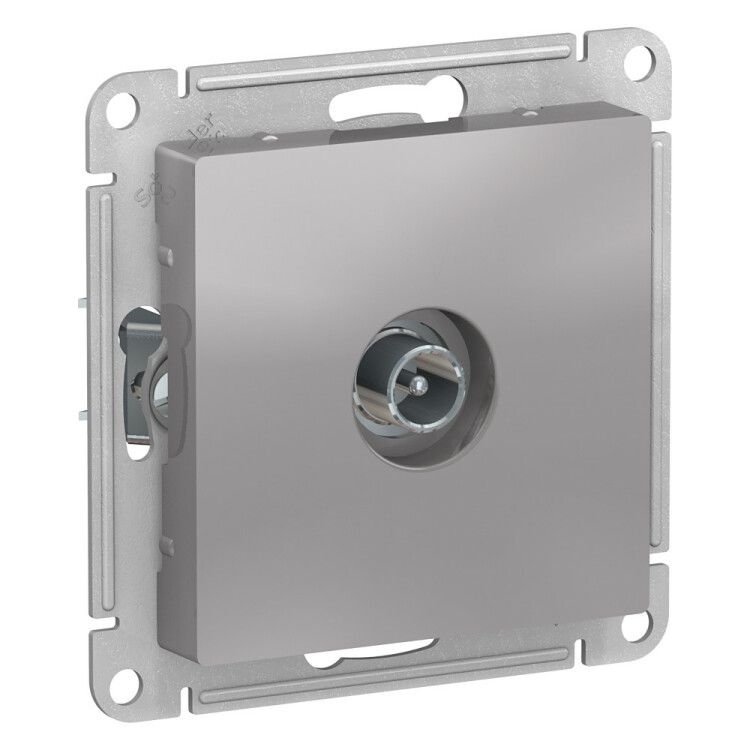

Механизм розетки TV ATLAS DESIGN оконечный 1DB алюм. SchE ATN000391 APC

Розетка телевизионная оконечная TV 1 дБ, механизм, цвет алюминий, SE от Systeme Electric (артикул atn000391) предназначена для подключения телевизора к антенной сети с минимальными потерями сигнала - всего 1 дБ. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная оконечная TV 1 дБ, механизм, цвет алюминий, SE используется для подключения телевизоров, приставок и других устройств к коаксиальной телевизионной сети. Как оконечная розетка, она применяется на последнем участке линии передачи сигнала - например, когда сигнал проходит через несколько точек подключения и заканчивается здесь. Может использоваться как самостоятельный элемент или в составе многофункциональной системы управления сигналом.

Технические характеристики

• Тип разъема: TV (F-разъём для коаксиального кабеля)
• Потери в ответвителе: 1 дБ - минимальное затухание сигнала, что обеспечивает высокую четкость изображения даже при длинных трассах
• Номинальный ток: 0,35 А - рассчитана на работу с пассивными устройствами, не требует питания
• Частотный диапазон: 5–862 Гц - совместима со всеми аналоговыми и цифровыми телевизионными сигналами, включая DVB-T/T2 и кабельное ТВ
• Количество выходов: 1 - однопостовая, только вход и выход
• Количество модулей: 1 - компактный формат, занимает минимум места в монтажной коробке
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не предназначена для влажных помещений
• Цвет: алюминий - металлический оттенок, сочетается с современной отделкой интерьеров
• Материал корпуса: ABS-пластик - прочный, устойчивый к царапинам и УФ-излучению
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для большинства регионов России
• Крепление: в распор и винтами - надежная фиксация в стандартной монтажной коробке
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная оконечная TV 1 дБ, механизм, цвет алюминий, SE совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Монтаж выполняется в стандартную глубокую монтажную коробку 60×60 мм. Для подключения используйте F-разъемы с плотным зажимом - важно исключить люфт, чтобы сохранить уровень потерь на уровне заявленных 1 дБ. Лапки механизма усилены - они обеспечивают устойчивую посадку даже в старых или слегка поврежденных коробках. Накладка легко снимается для обслуживания, но не требует демонтажа всей системы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Отсутствие галогенов делает материал безопаснее при возможном перегреве. Степень защиты IP20 гарантирует, что розетка не подвержена воздействию брызг воды - её нельзя использовать в ванных комнатах, на кухне рядом с мойкой или вне помещений. Применение в условиях повышенной влажности или запыленности недопустимо.

Преимущества

• Минимальные потери сигнала - всего 1 дБ - позволяют получать качественный сигнал даже после нескольких переходов в системе
• Прочные монтажные лапки снижают риск провала механизма в стену
• ABS-пластик не выгорает на свету и не теряет внешний вид годами
• Элегантный алюминиевый цвет гармонирует с другими элементами серии AtlasDesign
• Поддерживает все современные стандарты цифрового ТВ - от DVB-T2 до спутниковых приемников

Ограничения применения

• Не предназначена для активного оборудования - не имеет питания, не поддерживает спутниковые LNB-питания выше 0,35 А
• Запрещено использование во влажных помещениях (ванная, баня, открытые террасы)
• Не рекомендуется применять в сетях с мощными усилителями сигнала - возможны помехи из-за некорректной согласованности нагрузки
• Не совместима с HDMI, Ethernet или беспроводными интерфейсами - только коаксиальный кабель

Примеры использования

• Подключение телевизора в гостиной, где сигнал проходит через распределительную коробку и завершается здесь
• Установка в спальне или рабочем кабинете при наличии единичной точки подключения
• Замена старой розетки в квартире с сохранением существующей антенной сети
• Интеграция в комплексную систему домашнего медиа - как часть набора розеток AtlasDesign

Практические советы

• Перед установкой проверьте целостность кабеля - плохой контакт на входе увеличит потери больше, чем сама розетка
• При замене старой розетки убедитесь, что новый F-разъем плотно затянут - слабый контакт вызывает шум и пропадание картинки
• Если планируете использовать розетку в многоквартирном доме с общим ТВ-вводом - убедитесь, что система не содержит активных усилителей, которые могут перегрузить этот пассивный элемент
• Для эстетики можно сочетать эту модель с другими розетками серии AtlasDesign - одинаковый дизайн и цветовой ряд
• Не используйте адаптеры или удлинители - они нарушают импеданс и увеличивают потери сигнала
