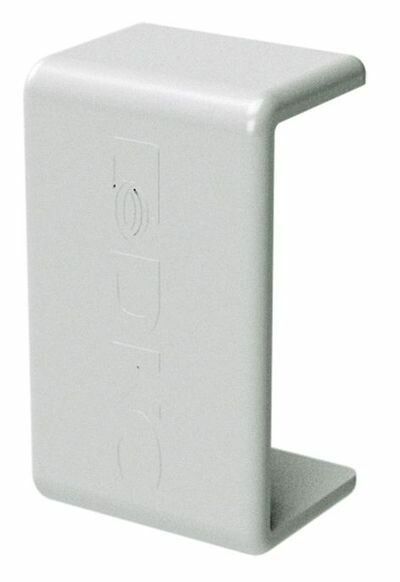

Соединение на стык для кабель-канала GM 40х17 корич. DKC 00597B ДКС

Соединение на стык для кабель-канала GM 40x17 коричневый от DKC (ДКС), артикул 00597b, предназначено для герметичного и эстетичного соединения участков мини-каналов серии In-liner Classic. Это решение для скрытой прокладки кабелей в помещениях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Соединение на стык для кабель-канала GM 40x17 коричневый используется для соединения двух секций кабель-канала одного размера - 40×17 мм - в месте стыка. Он закрывает зазор между основаниями каналов и фиксирует крышку, обеспечивая целостность кабельной трассы. Подходит для внутренней установки в офисах, жилых домах, учебных заведениях и других помещениях с нормальной влажностью и отсутствием механических нагрузок. Не предназначен для открытой прокладки на улице или во влажных средах.

Технические характеристики

• Ширина: 40 мм - соответствует ширине кабель-канала серии In-liner Classic
• Глубина: 17 мм - совпадает с глубиной профиля канала
• Материал: Поливинилхлорид (ПВХ) - устойчив к деформациям, не выделяет токсичных веществ при нагреве
• Цвет: Коричневый (RAL 8000) - сочетается с другими элементами серии, маскирует загрязнения
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Состав: Без галогенов - снижает риск образования ядовитых газов при возгорании
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата, температурный диапазон от −25C до +40C
• Тип крепления: Защёлкивание - монтаж без инструментов
• Форма: Симметричная - одинаково подходит для правого и левого стыка
• Тип изделия: Накладка на стык основания - устанавливается поверх стыка, не заменяет сам канал

Совместимость и монтаж

Соединение на стык для кабель-канала GM 40x17 коричневый совместимо исключительно с кабель-каналами серии In-liner Classic размером 40×17 мм. Не подходит для моделей других производителей или другого сечения. Монтаж выполняется просто: после укладки двух участков канала, накладывается деталь сверху на стык и плотно защёлкивается. Для надёжности рекомендуется проверить, что крышка канала также плотно прилегает к стыку. Инструменты не требуются.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ, что соответствует требованиям безопасности при возможном возгорании - минимальное выделение дыма и токсичных газов. Степень защиты IP40 гарантирует безопасность от попадания твёрдых предметов, но не является водонепроницаемой. Климатическое исполнение УХЛ4 допускает применение в отапливаемых помещениях с перепадами температур, но не в сырых зонах (ванная, бассейн, подвал без теплоизоляции).

Преимущества

• Эстетично скрывает стыки - не создаёт визуального разрыва в кабельной трассе
• Простота монтажа - защёлкивание без болтов, шурупов или клея
• Устойчивость к царапинам - материал сохраняет внешний вид даже при частом обслуживании
• Совместимость с серией In-liner Classic - все компоненты системы взаимозаменяемы
• Отсутствие галогенов - экологически безопасный состав

Ограничения применения

• Не использовать в помещениях с высокой влажностью - IP40 не защищает от воды
• Не применять на улице или в неотапливаемых зонах - климат УХЛ4 не рассчитан на мороз ниже −25C
• Не заменяет основной кабель-канал - работает только как аксессуар для стыка
• Не подходит для кабель-каналов с другой шириной или формой профиля
• Не рекомендовано для мест с постоянными ударными нагрузками - ПВХ хрупок при сильных механических воздействиях

Примеры использования

• Соединение двух участков кабель-канала вдоль стены в офисе при прокладке проводов для компьютеров и телефонии
• Завершение трассы в коридоре квартиры перед углом, где требуется изменение направления
• Ремонт поврежденного участка кабель-канала - замена одной секции с использованием стыковой накладки
• Обустройство кабельной трассы в учебных классах, где важна чистота линий и отсутствие торчащих элементов

Практические советы

• Перед монтажом убедитесь, что кабель-каналы точно совмещены по длине - иначе защёлка не сработает
• Если стык находится рядом с розеткой или выключателем, проверьте, чтобы накладка не мешала открыванию крышки
• При необходимости резки канала используйте ножовку по металлу - рез должен быть ровным, иначе соединение будет плохо держаться
• Не используйте силу при защёлкивании - если деталь не встаёт легко, проверьте соответствие размеров
• Сохраняйте оригинальную плёнку на поверхности до окончания монтажа - она защищает от царапин при транспортировке и работе
