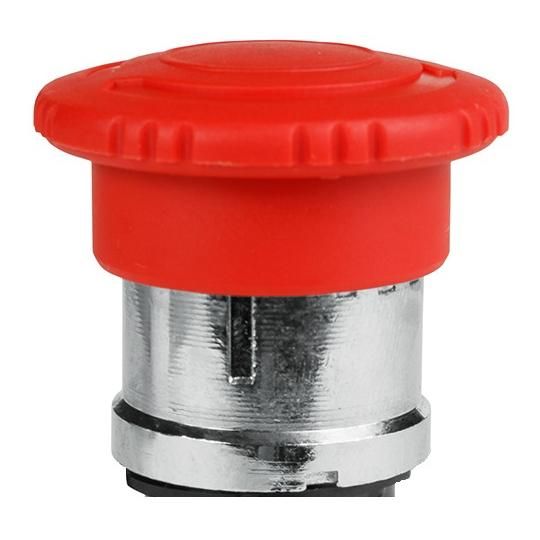

Головка кнопки OptiSignal D22 A4-ESTR 40мм авар. останова возврат поворотом металл ZB4BS844 КЭАЗ 332249

Головка кнопки аварийного останова OptiSignal D22 A4-ESTR 40 мм возврат поворотом металл - это надёжная комплектующая часть для сборки кнопок экстренной остановки, предназначенная для установки на панели оборудования в жестких промышленных условиях. Бренд КЭАЗ обеспечивает соответствие этой головки требованиям безопасности и долговечности, артикул 332249 соответствует сертифицированному решению для автоматизированных систем.

Назначение и область применения

Головка кнопки аварийного останова OptiSignal D22 A4-ESTR используется как элемент управления в системах аварийной остановки машин и технологических линий. Её применяют там, где требуется быстрая и однозначная активация остановки - например, на станках, конвейерах, робототехнических комплексах и в зонах с высоким уровнем опасности. Грибовидный толкатель позволяет легко нажимать даже в перчатках, а возврат поворотом исключает случайное срабатывание после остановки.

Технические характеристики

• Диаметр монтажного отверстия: 22,3 мм - совместим с типовыми отверстиями в панелях и корпусах
• Общий диаметр головки: 40 мм - удобна для доступа и визуального выделения
• Материал основания: металл - устойчив к механическим воздействиям и деформациям
• Цвет: красный - соответствует стандартам сигнализации аварийных устройств
• Степень защиты: IP65 - защищена от пыли и струй воды из любого направления
• Рабочая температура: от –50 C до +55 C - подходит для холодных цехов и жарких производств
• Количество постов: 2 - позволяет подключить два независимых контура управления (например, для redundancy)
• Контакты: отсутствуют - головка не содержит внутренних контактных групп, требует внешней коммуникации через модуль или базовый механизм
• Напряжение питания: 0 В - не является активным элементом, работает только как механический интерфейс

Совместимость и монтаж

Головка кнопки аварийного останова OptiSignal D22 A4-ESTR не имеет собственных контактов и должна монтироваться на совместимый механизм с постами типа ESTR. Монтаж осуществляется винтовым способом через фланец - достаточно просверлить отверстие диаметром 22,3 мм и закрепить головку гайкой снизу. Убедитесь, что используемый механизм также рассчитан на температурный диапазон –50…+55 C и имеет класс защиты IP65. Для правильной работы необходимо использовать оригинальные крепёжные элементы КЭАЗ - несовместимые детали могут нарушить герметичность.

Безопасность и стандарты

Изделие соответствует международным нормам для средств аварийной остановки: EN ISO 13850 и IEC 60947-5-1. Красный цвет и грибовидная форма обеспечивают узнаваемость в соответствии с GOST R 12.2.007.0–2015. Отсутствие внутренних контактов снижает риск самопроизвольного замыкания, а прочная металлическая конструкция предотвращает преднамеренные или случайные демонтажи.

Преимущества

• Высокая механическая прочность благодаря металлическому основанию - выдерживает удары и нагрузки
• Защита IP65 - устойчива к пыли, брызгам и мойкам высокого давления
• Широкий температурный диапазон - работает в суровых климатических условиях
• Возврат поворотом - исключает случайное возобновление работы после остановки
• Поддержка двух постов - даёт возможность реализовать дублирование сигналов для повышенной надёжности

Ограничения применения

• Не является готовым устройством - требует установки на совместимую базу с контактами
• Не подходит для применений с необходимостью встроенной световой индикации - в данной модели светодиоды отсутствуют
• Запрещён монтаж в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводном положении
• Не рекомендовано использование в взрывоопасных зонах без дополнительной сертификации Ex

Примеры использования

• Аварийная кнопка на линии резки металла - оператор нажимает головку рукой в перчатке, система останавливается, возврат происходит поворотом
• Управление конвейером в пищевой промышленности - головка моется водой под давлением, сохраняет работоспособность
• Система остановки на участке с низкими температурами - например, в холодильных камерах или на открытых площадках зимой
• Дублированный канал управления - две головки подключены к двум независимым реле, чтобы избежать отказа при одном повреждении

Практические советы

• Перед монтажом проверьте глубину корпуса - головка требует свободного места под фланцем для затяжки гайки
• Используйте только оригинальные крепёжные гайки КЭАЗ - сторонние могут иметь неверную резьбу или материал, нарушающий IP65
• Если нужна индикация состояния, выбирайте модель с LED-элементом - эта версия (A4-ESTR) не оснащена подсветкой
• При использовании в нескольких точках системы - маркируйте каждую головку, чтобы избежать путаницы при обслуживании
• Проверяйте состояние механизма возврата регулярно - особенно в условиях частых срабатываний - возможен износ пластиковых элементов внутри базового модуля
