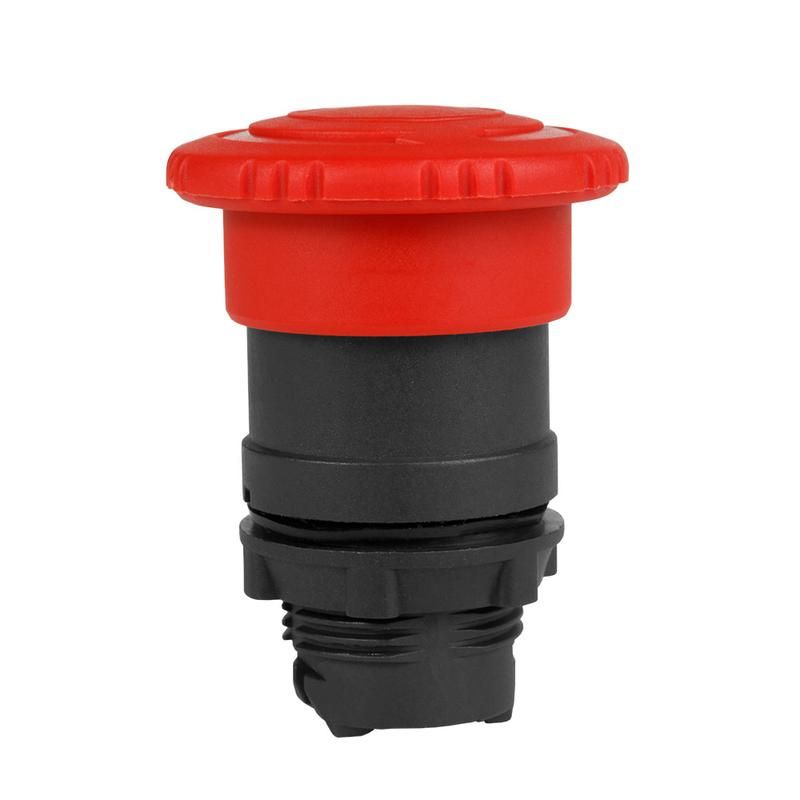

Головка кнопки OptiSignal D22 A5-ESTR 40мм авар. останова возврат поворотом пластик ZB5AS844 КЭАЗ 332298

Головка кнопки аварийной остановки OptiSignal D22 A5-ESTR 40 мм возврат поворотом пластик ZB5AS844 - это надёжный элемент для создания систем экстренного отключения оборудования. Разработана компанией КЭАЗ, головка совмещает прочную конструкцию из пластика, высокую степень защиты IP65 и механический способ разблокировки поворотом, что делает её подходящей для использования на опасных участках производства.

Назначение и область применения

Головка кнопки аварийной остановки OptiSignal D22 A5-ESTR 40 мм возврат поворотом пластик ZB5AS844 используется исключительно как часть полноценного устройства аварийной остановки. Она не содержит внутренних контактов и требует установки в корпус с коммутирующим механизмом. Применяется там, где требуется быстрая и надёжная остановка оборудования в случае угрозы безопасности - например, на станках, конвейерах, роботизированных линиях, в пищевой, химической и металлургической промышленности.

Технические характеристики

• Диаметр отверстия для монтажа: 22,3 мм
• Общий диаметр головки: 40 мм
• Форма толкателя: грибовидный
• Цвет: красный (стандарт для аварийных устройств)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Метод разблокировки: поворотом - предотвращает случайное срабатывание
• Тип фиксации: с фиксацией - после нажатия остаётся в активном положении
• Температурный диапазон эксплуатации: от –50 C до +55 C
• Материал корпуса: пластик
• Напряжение питания: не применяется - головка не имеет собственной электроники
• Количество контактов: 0 - требует внешнего механизма управления

Совместимость и монтаж

Головка кнопки аварийной остановки OptiSignal D22 A5-ESTR 40 мм возврат поворотом пластик ZB5AS844 совместима с любыми стандартными корпусами для кнопочных постов, имеющими посадочное отверстие Ø22,3 мм. Монтаж осуществляется через винтовое соединение - необходимо закрепить её с помощью штатного крепёжа внутри корпуса. Убедитесь, что глубина корпуса позволяет полностью поместить головку и обеспечить свободный ход толкателя. Для работы система должна быть собрана с соответствующим переключающим механизмом (например, контактным модулем ZB5A или аналогичным).

Безопасность и стандарты

Изделие соответствует требованиям международных норм для средств аварийной остановки: IP65 защищает от пыли и брызг воды, что важно для агрессивных сред. Цвет красный и форма грибовидного толкателя соответствуют рекомендациям ГОСТ Р IEC 60204-1 и ISO 13850 для аварийных выключателей. Отличается повышенной механической стойкостью и устойчивостью к воздействию масел, смазок и моющих средств.

Преимущества

• Уникальный метод разблокировки поворотом снижает риск случайного восстановления работы оборудования
• Пластиковая конструкция устойчива к коррозии и не проводит ток - безопасна в сырых и химически агрессивных средах
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в суровых климатических зонах
• Стандартный диаметр отверстия 22,3 мм обеспечивает совместимость с большинством существующих корпусов
• Не требует внешнего питания - работает purely механически, что увеличивает надёжность

Ограничения применения

• Не является готовым выключателем - обязательно нужен внешний контактный модуль для замыкания/размыкания цепи
• Не подходит для установки в помещениях с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе воды
• Пластиковый корпус менее устойчив к ударным нагрузкам по сравнению с металлом - не рекомендуется для мест с частыми механическими воздействиями
• Запрещён монтаж без фиксирующего крепления - возможен самопроизвольный выход из посадочного места при вибрациях

Примеры использования

• На автоматическом станке с ЧПУ - установлен на передней панели для немедленной остановки при возникновении аварии
• На конвейере пищевого завода - сочетается с корпусом ZB5A для защиты операторов от попадания в движущиеся части
• На насосной станции в химцехе - благодаря IP65 и устойчивости к агрессивным средам служит долгие годы без обслуживания
• В логистическом комплексе - на пунктах эвакуации или рядом с крупногабаритной техникой

Практические советы

• Перед установкой проверьте точный диаметр отверстия - допуск +-0,2 мм важен для плотной посадки
• Используйте только оригинальные крепёжные элементы от КЭАЗ - несовместимые детали могут нарушить функцию поворотной блокировки
• При сборке системы убедитесь, что толкатель не задевает за стенки корпуса - это вызывает затруднённый возврат
• Регулярно проверяйте состояние поверхности головки - при наличии трещин или потёртостей замените её даже при сохранении работоспособности
• Для сложных систем используйте эту головку в паре с сигнализирующими лампами - она не имеет световой индикации
