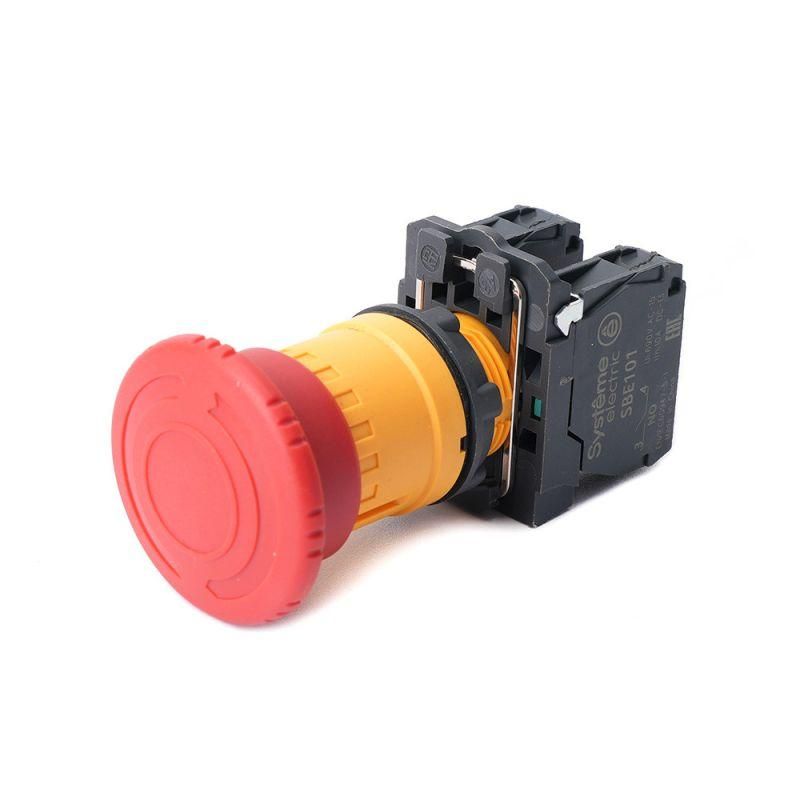

Кнопка аварийного останова SB5 в сборе 22мм 40мм 1НО+1НЗ повернуть для возврата пластик SE SB5AS8445 APC

Кнопка аварийного останова SB5 в сборе 22 мм 40 мм 1НО+1НЗ пластик ключ повернуть для возврата от бренда Systeme Electric - это надёжное устройство для экстренного отключения оборудования. Артикул sb5as8445 предназначен для установки в панели и управление через поворот ключа, обеспечивает безопасную работу на промышленных объектах.

Назначение и область применения

Кнопка аварийного останова SB5 в сборе используется для немедленного отключения электрооборудования в случае аварии, угрозы жизни или поломки. Применяется на станках, конвейерах, подъёмниках, насосных станциях, в щитах управления и на объектах инфраструктуры. Подходит для мест, где требуется быстрый доступ и однозначная визуальная идентификация - красный грибовидный толкатель выделяется даже в условиях плохой освещённости.

Технические характеристики

• Диаметр отверстия для монтажа: 22,5 мм
• Диаметр головки кнопки: 40 мм
• Тип толкателя: грибовидный, красный цвет
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Максимальное напряжение: 380 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Способ монтажа: встраиваемый (в панель)
• Тип подключения: винтовые зажимы
• Механизм возврата: поворот ключа после срабатывания
• Корпус: пластиковый, устойчив к механическим воздействиям

Совместимость и монтаж

Кнопка аварийного останова SB5 в сборе устанавливается в подготовленное отверстие диаметром 22,5 мм. Для монтажа необходимо просверлить отверстие точно по размеру - допуск менее +-0,5 мм. После вставки кнопка фиксируется резьбовым кольцом. Винтовые клеммы позволяют подключить провода сечением до 2,5 мм2. Монтаж возможен в вертикальной, горизонтальной и наклонной плоскостях. Не требует специальных инструментов - достаточно отвёртки и сверла.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в запылённых и влажных средах - например, на цехах с мойкой, в пищевой промышленности или на улице под навесом. Цвет красный соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аварийных кнопок. Отключение происходит при любом усилии на толкатель - механизм срабатывает даже при частичном заклинивании.

Преимущества

• Удобный возврат: после срабатывания кнопка остаётся зафиксированной - предотвращает случайное включение; возвращается в исходное положение только поворотом ключа
• Высокая надёжность контактов: 1НО+1НЗ обеспечивают контроль состояния цепи - можно использовать в системах диагностики и блокировок
• Защита от внешних факторов: IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Пластиковый корпус: легкий, не проводит ток, устойчив к химическим веществам и ультрафиолету
• Чёткая визуализация: ярко-красный толкатель и крупный диаметр 40 мм делают кнопку легко заметной даже издалека

Ограничения применения

• Не предназначена для работы в средах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном подводе
• Не рекомендуется для установки в зонах с высокими температурами выше +60 C - материал корпуса теряет прочность
• Не поддерживает автоматический возврат - обязательное использование ключа для восстановления
• Подключение только к цепям переменного тока до 380 В - нельзя использовать в цепях постоянного тока или с более высоким напряжением
• Не совместима с модульными DIN-рейками - требует врезки в панель

Примеры использования

• На металлообрабатывающем станке - кнопка смонтирована на передней панели, чтобы оператор мог быстро остановить оборудование при застревании заготовки
• В шкафу управления конвейером - используется для отключения всей линии при обнаружении сбоя
• На эскалаторе или лифте - как часть системы аварийного отключения в соответствии с правилами безопасности
• На складских погрузчиках - установлено на руле или рядом с кабиной для экстренной реакции

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка должна полностью войти, а резьбовое кольцо плотно прилегать к поверхности панели
• Используйте ключ, который всегда находится рядом - потеря ключа сделает кнопку неработоспособной
• Проверяйте целостность контактов регулярно: НО и НЗ должны работать противоположно - при нажатии один размыкается, другой замыкается
• При использовании в холодных условиях (+5 C и ниже) убедитесь, что пластик не стал хрупким - тестируйте срабатывание при минимальной температуре
• Не используйте силовые провода большего сечения - это может повредить винтовые клеммы
• Для удобства обслуживания пометьте провода, подключенные к НО и НЗ - это ускорит диагностику при отказе
