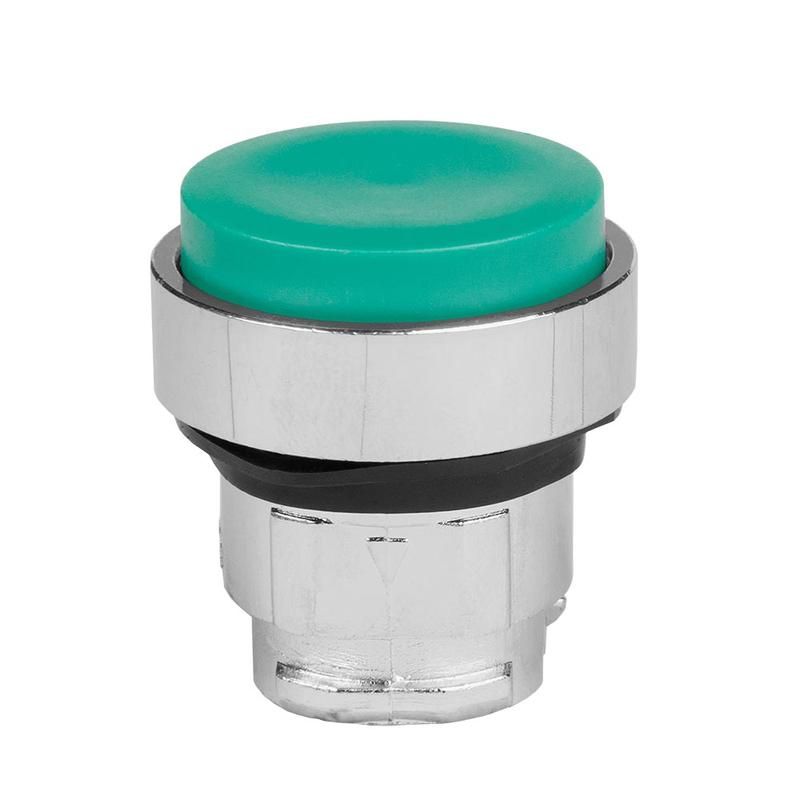

Головка кнопки OptiSignal D22 A4-PJ-3 с выступ толк зеленая металл ZB4BL3 |332247| КЭАЗ

Головка кнопки OptiSignal D22 A4-PJ-3 с выступающим толкателем зеленая металл ZB4BL3 - это элемент управления для промышленного оборудования, совмещающий надежную механическую работу, защиту IP65 и встроенную подсветку. Подходит для установки в панели управления станков, автоматизированных линий и систем безопасности. Бренд КЭАЗ обеспечивает соответствие требованиям жестких условий эксплуатации.

Назначение и область применения

Головка кнопки OptiSignal D22 A4-PJ-3 с выступающим толкателем зеленая металл ZB4BL3 используется как часть составной кнопки управления - она не содержит внутренних контактов, но служит для передачи усилия на внешний механизм. Применяется там, где требуется визуальный сигнал (зеленая подсветка) и устойчивость к запылению, брызгам воды и перепадам температур. Часто встречается в системах аварийной остановки, запуска циклов, индикации готовности на производстве, в пищевой, химической и машиностроительной отраслях.

Технические характеристики

• Диаметр отверстия: 22,3 мм - требует соответствующего монтажного проема в панели
• Тип толкателя: выступающий - активируется нажатием сверху, не утопает в корпусе
• Материал корпуса: металл - повышает прочность и устойчивость к механическим воздействиям
• Цвет: зеленый - стандартная цветовая кодировка для сигнала “готов” или “пуск”
• Подсветка: да - встроенный источник света, работает при подключении внешнего напряжения
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Рабочая температура: от –50 C до +55 C - подходит для холодных складов и жарких цехов
• Количество постов: 1 - рассчитана на один функциональный модуль
• Фиксация: без фиксации - крепится исключительно через скобу, не имеет винтов или замков

Совместимость и монтаж

Головка кнопки OptiSignal D22 A4-PJ-3 с выступающим толкателем зеленая металл ZB4BL3 монтируется только на специальную скобу (не входит в комплект). Для сборки кнопки необходимо использовать совместимые механизмы с контактами от КЭАЗ - например, серию ZB4. Диаметр отверстия 22,3 мм требует точного сверления; допуск менее +-0,2 мм снижает риск люфта и повреждений. Убедитесь, что подсветка подключена к источнику питания 24 В постоянного тока - типичному для промышленных систем.

Безопасность и стандарты

Изделие соответствует международным нормам для промышленного оборудования: IP65 по IEC 60529, рабочий температурный диапазон подтвержден испытаниями в экстремальных условиях. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нагреве. Головка кнопки OptiSignal D22 A4-PJ-3 с выступающим толкателем зеленая металл ZB4BL3 не является взрывозащищенной - не применяется в зонах с опасностью возгорания газов или пыли.

Преимущества

• Металлический корпус увеличивает срок службы в условиях вибраций и ударов
• Выступающий толкатель удобен для операторов в перчатках - легко нажимать даже при ограниченном доступе
• Подсветка обеспечивает четкую визуализацию состояния без необходимости дополнительных индикаторов
• Защита IP65 позволяет применять в сырых, пыльных и моющихся средах
• Широкий температурный диапазон делает её пригодной для работы вне помещений и в холодильных камерах

Ограничения применения

• Не содержит собственных контактов - обязательно нужен внешний коммутирующий модуль
• Не поддерживает фиксацию в положении “нажата” - только мгновенное действие
• Не предназначен для взрывоопасных зон (без сертификата Ex)
• Требует предварительной подготовки отверстия - нельзя установить в уже существующие отверстия меньшего диаметра
• Подсветка не работает без внешнего источника питания - не автономна

Примеры использования

• Управление запуском конвейера на заводе по производству упаковки
• Индикация “готов к работе” на станке с ЧПУ
• Кнопка “пуск” в системе контроля качества на пищевом участке
• Активация режима обслуживания в холодильной камере
• Сигнал “все системы в порядке” на пункте технического осмотра

Практические советы

• Перед монтажом проверьте глубину отверстия - головка должна свободно входить, не задевая за кромки
• Используйте только оригинальные скобы КЭАЗ ZB4 - несовместимые крепления вызывают перекос и быстрый износ
• Для долгой работы подсветки используйте стабилизированное питание 24 В DC - скачки напряжения сокращают срок службы LED
• При частом использовании в условиях вибрации рекомендуется дополнительно закрепить провода к панели
• Зеленый цвет не следует применять для команд “останов”, чтобы избежать путаницы с другими кнопками
