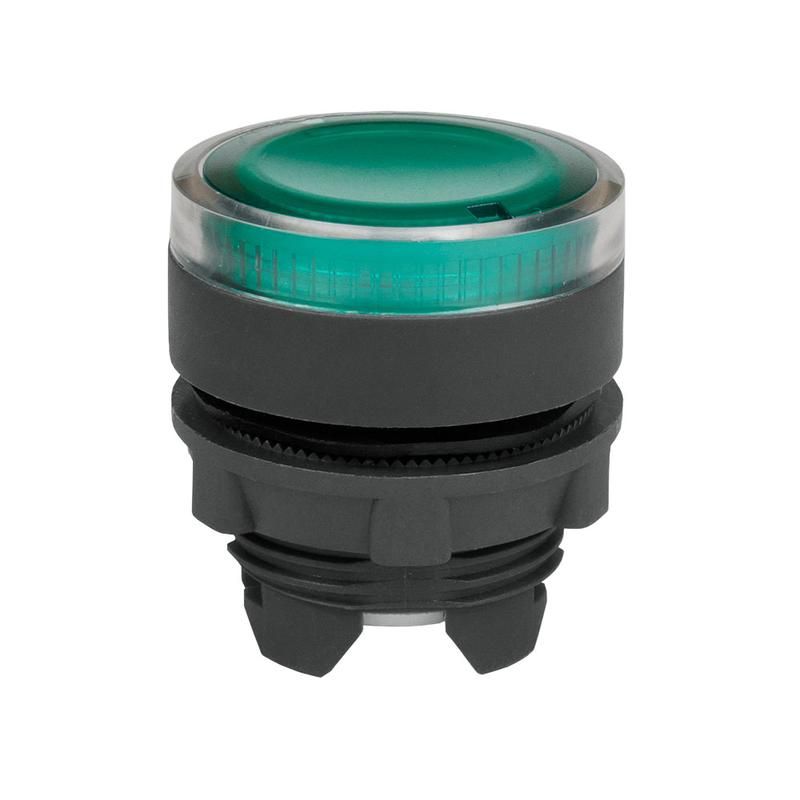

Головка кнопки OptiSignal D22 A5-PL-3 с подсветкой зеленая пластик ZB5AW333 |332306| КЭАЗ

Головка кнопки OptiSignal D22 A5-PL-3 с подсветкой зеленая пластик ZB5AW333 - это элемент управления с зелёной подсветкой, предназначенный для установки в составные кнопочные узлы промышленного оборудования. Бренд КЭАЗ обеспечивает надёжность этого компонента в сложных условиях эксплуатации.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-PL-3 с подсветкой зеленая пластик ZB5AW333 используется как часть сборной кнопки управления - она не содержит внутренних контактов и требует совмещения с модулем переключения. Подсветка позволяет визуально определять активную команду на пульте управления. Применяется в системах автоматизации, на станках, конвейерах, в пищевой, химической и металлургической промышленности, где важна видимость состояния управления даже при ярком свете.

Технические характеристики

• Диаметр монтажного отверстия: 22,3 мм - соответствует стандартным отверстиям для головок серии OptiSignal D22
• Подсветка: да, зелёная - встроена в корпус, работает при подключении внешнего источника напряжения
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Тип толкателя: цилиндрический - классическая форма для нажатия пальцем
• Цвет: зелёный - согласован с международными стандартами значений сигналов («вкл», «готов»)
• Рабочая температура: от –50 C до +55 C - выдерживает экстремальные условия
• Количество постов: 1 - одна головка на один функциональный элемент
• Напряжение питания: 0 В - не имеет собственного источника света; требуется внешнее питание через контактный модуль
• Количество контактов: 0 - не является коммутирующим устройством

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-PL-3 с подсветкой зеленая пластик ZB5AW333 совместима со всеми базовыми модулями серии OptiSignal D22, имеющими аналогичный крепёж. Монтаж осуществляется через винтовое соединение - головка вставляется в отверстие 22,3 мм и фиксируется гайкой снизу. Отсутствие самоблокировки требует точной затяжки, чтобы исключить проворачивание. Для работы подсветки необходимо подключить внешний источник напряжения (например, 24 В постоянного тока) к контактному узлу, который устанавливается под головкой.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запылённых и влажных помещениях. Конструкция выполнена из материалов, устойчивых к УФ-излучению и агрессивным чистящим средствам, что делает её подходящей для санитарных зон и мест с частой мойкой. Соответствует общим нормам безопасности для промышленного оборудования IEC 60947-5-1.

Преимущества

• Высокая защита IP65 - подходит для агрессивных сред, где обычные кнопки выходят из строя
• Широкий температурный диапазон - работает в холодильных камерах и на открытых площадках
• Удобная цветовая индикация - зелёный цвет легко распознаётся визуально, снижает риск ошибок оператора
• Модульная система - можно заменить только повреждённую головку, не меняя весь узел
• Пластиковый корпус - легче металлических аналогов, не создаёт помех в радиочастотных средах

Ограничения применения

• Не является автономным переключателем - обязательно нужен отдельный контактный модуль
• Не подходит для взрывоопасных зон - не имеет сертификата Ex
• Напряжение питания не указано в спецификации - пользователь должен выбирать совместимый модуль с подходящим напряжением подсветки
• Отсутствие фиксации - при вибрациях возможен люфт, рекомендуется использовать с контргайкой

Примеры использования

• Зелёная кнопка «пуск» на пульте управления конвейером в пищевом цехе
• Индикатор готовности на автоматической линии упаковки
• Сигнал «нормальный режим» на насосной станции в условиях повышенной влажности
• Локальная кнопка включения на оборудовании с высоким уровнем пыли - например, на заводе по переработке древесины

Практические советы

• Перед монтажом проверьте глубину и диаметр отверстия - 22,3 мм должны точно соответствовать вашему щиту или панели
• Для подсветки используйте только те модули, которые поддерживают напряжение вашего контроллера (обычно 12–24 В DC)
• При установке в вибрирующей среде примените антивибрационную шайбу или герметик на резьбе
• Не используйте эту головку как единственную кнопку - всегда сочетайте с контактным блоком, например, ZB5A…
• При необходимости замены - достаточно открутить гайку снизу, не демонтировать всю панель
