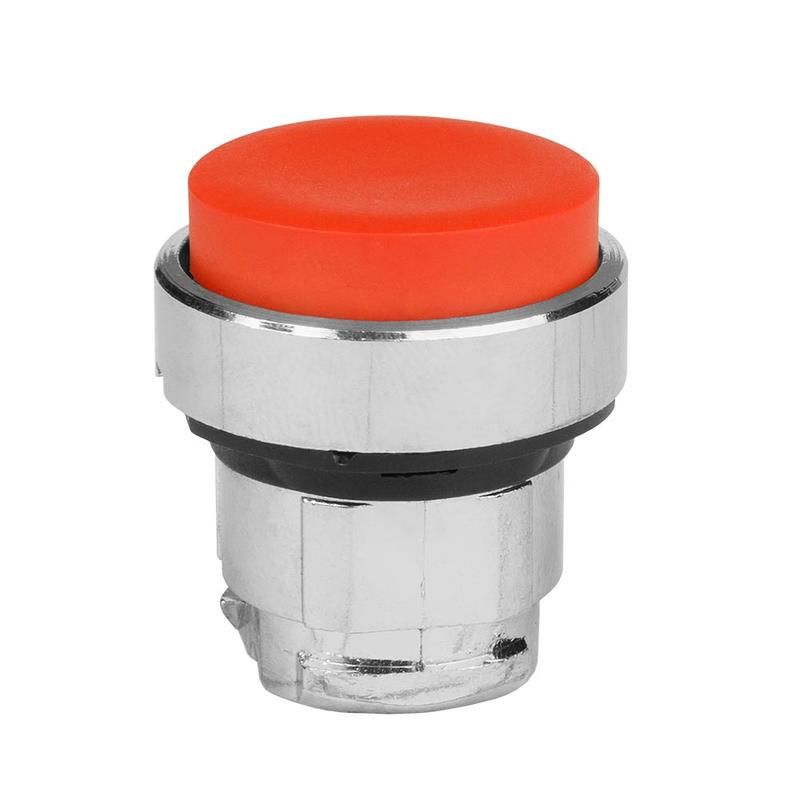

Головка кнопки OptiSignal D22 A4-PJ-4 выступ. толкатель красн. металл ZB4BL4 КЭАЗ 332248

Головка кнопки OptiSignal D22 A4-PJ-4 с выступающим толкателем красная металл ZB4BL4 - это элемент управления для промышленного оборудования, обеспечивающий визуальную и тактильную обратную связь. Бренд КЭАЗ предлагает эту головку как часть модульной системы OptiSignal, подходящую для установки в панели управления там, где важна надёжность в сложных условиях.

Назначение и область применения

Головка кнопки OptiSignal D22 A4-PJ-4 с выступающим толкателем красная металл ZB4BL4 используется для создания собственных кнопочных узлов в системах управления. Она не содержит внутренних контактов - её необходимо комбинировать с соответствующими постами и механизмами переключения. Подходит для установки на станках, конвейерах, насосных станциях и других устройствах, требующих ярко выраженного визуального сигнала и механического воздействия.

Технические характеристики

• Диаметр отверстия: 22,3 мм - обеспечивает совместимость со стандартными монтажными отверстиями панелей
• Тип толкателя: выступающий - позволяет легко активировать кнопку даже при наличии перчаток или грязи
• Цвет: красный - стандартный цвет для аварийных или предупредительных функций
• Подсветка: да - интегрирована в корпус, обеспечивает видимость в условиях плохого освещения
• Степень защиты: IP65 - защищена от пыли и струй воды из любого направления
• Материал корпуса: металл - повышает прочность и устойчивость к механическим нагрузкам
• Рабочая температура: от -50 C до +55 C - допускает применение в холодильных камерах, на открытых площадках и в жарких цехах
• Количество постов: 1 - рассчитана на один модульный пост (для подключения внешнего механизма)
• Количество контактов: 0 - не имеет встроенной коммутации; требуется внешний контактный модуль

Совместимость и монтаж

Головка кнопки OptiSignal D22 A4-PJ-4 с выступающим толкателем красная металл ZB4BL4 монтируется через скобу - она не закручивается и не фиксируется винтами. Для установки потребуется стандартный монтажный щит с отверстием 22,3 мм и совместимый пост OptiSignal (например, ZB4-BLx). Убедитесь, что глубина панели достаточна для размещения поста и проводов. Монтаж выполняется без инструментов: просто вставьте головку в отверстие и зафиксируйте скобой с обратной стороны.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с высокой запылённостью или влажностью. Применение в соответствии с рекомендациями КЭАЗ обеспечивает соответствие нормам безопасности для промышленного оборудования. Головка не содержит опасных напряжений - работает исключительно как механический интерфейс.

Преимущества

• Металлическая конструкция увеличивает срок службы при частых нажатиях и ударных нагрузках
• Яркая красная подсветка хорошо заметна даже при боковом свете
• Выступающий толкатель удобен для операторов в перчатках и в условиях загрязнения
• Широкий температурный диапазон делает её пригодной для экстремальных условий
• Модульная система OptiSignal позволяет гибко собирать нужные комбинации кнопок

Ограничения применения

• Не является готовой кнопкой - требует отдельного поста с контактами (не входит в комплект)
• Не подходит для установки в помещениях с постоянным погружением в жидкости - IP65 не предусматривает длительного погружения
• Запрещается использовать с силовым приводом - толкатель предназначен только для ручного нажатия
• Фиксация только на скобу - нельзя использовать с резьбовой или зажимной системой

Примеры использования

• Аварийная остановка на конвейере - красная головка с подсветкой и выступающим толкателем обеспечивает быстрое реагирование
• Управление насосом в уличном шкафу - IP65 защищает от дождя и пыли
• Пульт управления в холодильной камере - работа при -40 C возможна благодаря широкому температурному диапазону
• Сборочные линии с использованием перчаток - выступающий толкатель легко активируется даже в плотной рабочей одежде

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,3 мм требует минимального люфта, чтобы не деформировать корпус
• Выбирайте посты OptiSignal с нужным числом контактов (НО/НЗ) - головка сама по себе не переключает сигнал
• При необходимости замены - достаточно отсоединить скобу и вынуть головку; не нужно демонтировать всю панель
• Для долговечности избегайте попадания масел и растворителей на поверхность линзы - они могут помутнить подсветку
• Головка OptiSignal D22 A4-PJ-4 с выступающим толкателем красная металл ZB4BL4 совместима с другими изделиями серии от КЭАЗ - можно смешивать цвета и типы толкателей в одной панели
