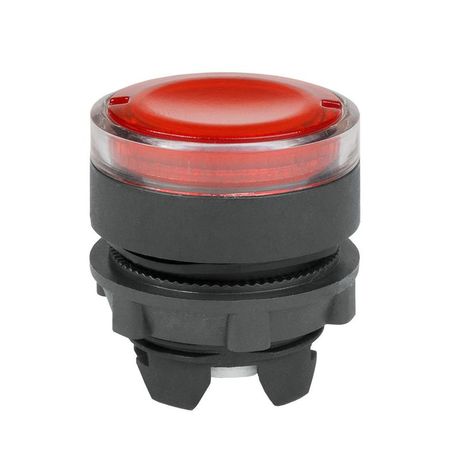

Головка кнопки OptiSignal D22 A5-PL-4 с подсветкой красная пластик ZB5AW343 |332307| КЭАЗ

Головка кнопки OptiSignal D22 A5-PL-4 с подсветкой красная пластик ZB5AW343 от КЭАЗ - это элемент управления с красной подсветкой, предназначенный для установки в составных кнопочных узлах. Подходит для промышленного оборудования, где требуется надежная визуальная индикация и защита от пыли и брызг воды.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-PL-4 с подсветкой красная пластик ZB5AW343 используется как визуальный индикатор состояния в составе пользовательских кнопочных станций. Она не содержит внутренних контактов - её необходимо комбинировать с модулем переключения (например, контактным блоком). Применяется на оборудовании, требующем четкой сигнализации: станках, конвейерах, системах автоматизации, в зонах с высокой запыленностью или влажностью.

Технические характеристики

• Диаметр монтажного отверстия: 22,3 мм - совместима со стандартными корпусами для головок диаметром 22 мм
• Подсветка: да, красная - обеспечивает визуальную индикацию без внешнего источника света
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям и механическим повреждениям
• Цвет: красный - соответствует стандартам безопасности для сигналов тревоги или аварии
• Тип толкателя: цилиндрический - позволяет использовать с различными механизмами нажатия
• Рабочий температурный диапазон: от –50 C до +55 C - подходит для холодных и жарких помещений
• Напряжение питания: 0 В - подсветка активируется внешним источником через подключаемые контакты
• Фиксация: без фиксации - удерживается только за счет монтажного крепления
• Количество постов: 1 - одна головка на один функциональный канал

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-PL-4 с подсветкой красная пластик ZB5AW343 устанавливается в панель через круглое отверстие диаметром 22,3 мм. Монтаж осуществляется винтовым соединением - после прохождения через отверстие головка фиксируется гайкой снизу. Для работы подсветки необходимо подключить внешний источник напряжения (например, 24 В постоянного тока) к контактам модуля, который будет установлен внутри корпуса кнопочной станции. Головка сама по себе не является переключателем - она лишь передает действие толкателя и освещает его поверхность.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и мытья оборудования струями воды. Температурный диапазон от –50 C до +55 C позволяет применять головку в суровых климатических условиях, включая холодильные камеры и открытые площадки. Соответствие стандартам промышленной безопасности обеспечивается конструкцией и материалами, используемыми КЭАЗ.

Преимущества

• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Устойчивость к экстремальным температурам расширяет области применения
• Пластиковый корпус не проводит ток - исключает риск поражения при случайном контакте
• Яркая красная подсветка легко заметна даже при ярком свете
• Простая замена - можно менять только головку, не меняя весь блок управления

Ограничения применения

• Не имеет собственных контактов - нельзя использовать как самостоятельный выключатель
• Подсветка требует внешнего источника питания - необходимо предусмотреть проводку и питание в проекте
• Отсутствие механической фиксации - при вибрационных нагрузках возможна люфт, рекомендуется проверять затяжку гайки
• Не предназначен для частого ручного нажатия в режиме “нажми и удерживай” - рассчитана на импульсное использование

Примеры использования

• Аварийная остановка на конвейере - красная подсветка указывает на состояние “остановлено”
• Индикация аварии на насосной станции - сочетается с контактным блоком ZB5A…
• Сигнал “готов к работе” на технологическом участке с высокой запыленностью
• Загрузочные пункты на пищевых производствах - легко моются, не теряют герметичность

Практические советы

• Перед установкой проверьте точность диаметра отверстия - 22,3 мм требуются точно подогнанные панели
• Используйте только подходящие контактные блоки от КЭАЗ - они обеспечивают правильное расположение выводов для подключения подсветки
• При использовании в холодных помещениях убедитесь, что провода и изоляция сохраняют эластичность ниже –30 C
• Не применяйте головку в средах с постоянным погружением в жидкости - IP65 не равен IP68
• При обслуживании не забывайте контролировать затяжку гайки - недостаточно плотная фиксация вызывает люфт и шум
