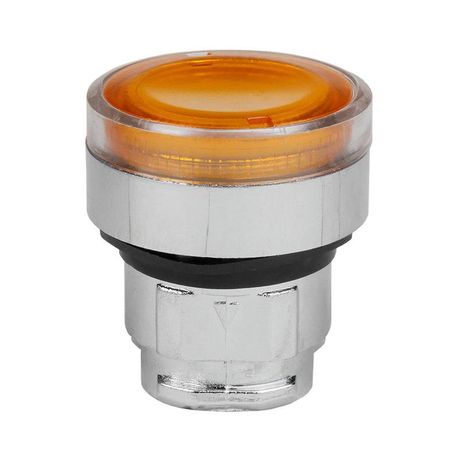

Головка кнопки OptiSignal D22 A4-PL-5 с подсветкой желтая металл ZB4BW353 |332259| КЭАЗ

Головка кнопки OptiSignal D22 A4-PL-5 с подсветкой желтая металл ZB4BW353 - это элемент управления с подсветкой, предназначенный для установки в панели управления промышленного оборудования. Бренд КЭАЗ обеспечивает надежность этой головки кнопки в сложных условиях эксплуатации, а её конструкция позволяет легко интегрировать её в собственные системы управления.

Назначение и область применения

Головка кнопки OptiSignal D22 A4-PL-5 с подсветкой желтая металл ZB4BW353 используется как визуальный индикатор состояния или сигнал для оператора. Она не содержит внутренних контактных групп - её задача - передать механическое воздействие на внешний механизм (например, модуль с контактами) и одновременно светить жёлтым цветом. Подходит для систем, где требуется выделить определённую функцию визуально: аварийная остановка, предупредительный режим, подготовка к запуску. Применяется на станках, конвейерах, линиях автоматизации, в зонах с высокой вибрацией или запылённостью.

Технические характеристики

• Диаметр отверстия: 22,3 мм - соответствует стандартному размеру для монтажа в панель
• Подсветка: да, жёлтая - обеспечивает хорошую видимость даже при ярком освещении
• Материал корпуса: металл - устойчив к механическим повреждениям и химическим воздействиям
• Тип толкателя: цилиндрический - совместим с большинством стандартных приводов
• Степень защиты: IP65 - защищена от пыли и струй воды из любого направления
• Рабочая температура: от –50 C до +55 C - работает в холодных и жарких помещениях
• Фиксация: без фиксации - крепится только через скобу, не имеет встроенного замка
• Количество постов: 1 - рассчитана на один канал управления
• Контакты: отсутствуют - требует внешнего коммутирующего устройства

Совместимость и монтаж

Головка кнопки OptiSignal D22 A4-PL-5 с подсветкой желтая металл ZB4BW353 монтируется на скобу, которая крепится с тыльной стороны панели. Для установки необходимо просверлить отверстие диаметром 22,3 мм. Убедитесь, что толщина панели позволяет плотно закрепить скобу - слишком тонкая панель может деформироваться. Поскольку в головке нет контактов, она должна соединяться с отдельным модулем (например, ZB4BZ100 или аналогичным) через шток. Не используйте с устройствами, требующими встроенной коммутации - эта головка кнопки только сигнализирует, не переключает.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с повышенной влажностью, пылью, брызгами масла или водой. Материалы корпуса устойчивы к агрессивным средам, характерным для пищевой, химической и металлургической промышленности. Температурный диапазон (-50…+55 C) позволяет применять головку кнопки в холодильных камерах, на открытых площадках и в суровых климатических условиях.

Преимущества

• Металлический корпус - долговечнее пластиковых аналогов, не трескается при ударах
• Высокая степень защиты IP65 - снижает риск отказа в неблагоприятных условиях
• Широкий температурный диапазон - подходит для экстремальных рабочих сред
• Унифицированный размер - совместим с существующими панелями, установленными ранее
• Яркая жёлтая подсветка - легко распознаётся визуально, даже на фоне других индикаторов

Ограничения применения

• Не является полноценной кнопкой - не имеет встроенных контактов; требует внешней коммутационной части
• Не подходит для установки в панели толщиной менее 1,5 мм - скоба не сможет надёжно зафиксироваться
• Запрещается использовать в условиях постоянного погружения в жидкости - IP65 не предусматривает погружение
• Не рекомендуется для частого ручного нажатия без нагрузки - отсутствие механизма фиксации может привести к преждевременному износу толкателя

Примеры использования

• Аварийный останов на конвейере - жёлтая подсветка указывает на режим “останов по запросу”
• Предпусковая проверка на станке - оператор нажимает кнопку, чтобы активировать тестовый цикл
• Индикация “готово к работе” в холодильном цехе - головка кнопки OptiSignal D22 A4-PL-5 с подсветкой желтая металл ZB4BW353 остаётся работоспособной при –40 C
• Система контроля доступа - визуальное напоминание для персонала о необходимости подтверждения действия

Практические советы

• Перед монтажом проверьте глубину отверстия - головка кнопки не должна торчать выше поверхности панели
• Используйте только оригинальные скобы от КЭАЗ - несовместимые крепления могут вызвать люфт или повреждение корпуса
• Для длительной работы в условиях вибрации дополнительно закрепите провода хомутами - нагрузка на выводы может привести к обрыву
• Если нужна фиксация после нажатия - выберите другую модель с механической блокировкой; эта головка кнопки не имеет такой возможности
• При замене старой головки кнопки - сверьте диаметр отверстия: 22,3 мм отличается от более распространённых 22 мм, возможен зазор
